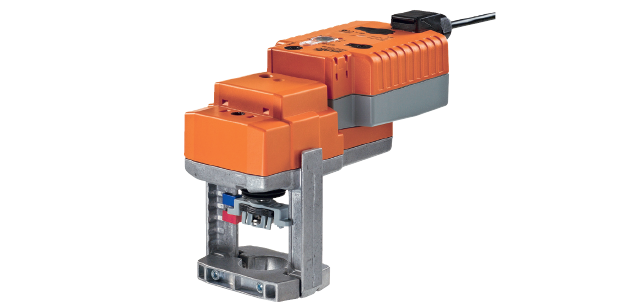

Привод для клапана седельного с охранным функционалом для интеграции в сеть типа MP-Bus, IP54.

• Усиление позиционирования 1000 H
• Номин. U 24 V
• Плавное регулирование DC диапазон (0)2-10 В
• Номин. ход 2 см
• Продолжительность хода 35 с на 20 мм
• Оборудован конденсатором
• Контакт при помощи BELIMO MP-Bus
• Преобразует сигналы датчиков
• Продолжительность эксплуатации 15 лет



Привод для клапана седельного с охранным функционалом для интеграции в сеть типа MP-Bus, IP54.

• Усиление позиционирования 1000 H
• Номин. U 24 V
• Плавное регулирование DC диапазон (0)2-10 В
• Номин. ход 2 см
• Продолжительность хода 35 с на 20 мм
• Оборудован конденсатором
• Контакт при помощи BELIMO MP-Bus
• Преобразует сигналы датчиков
• Продолжительность эксплуатации 15 лет



Технические характеристики

Поворотный электропривод БЕЛИМО NVC24A-MP-TPC предназначен для клапанов седельного типа

Электрические характеристики
Номин. U	AC или DC 24 В
Номин. U расч.	50/60 Гц
Диапазон номин. U переменного тока	AC от 19,2 до 28,8 В или DC от 21,6 до 28,8 В
Потребление мощности	4,5 Вт
Потребление мощности в нерабочем положении	1,5 Вт
Расход энергии для провода определяя размер	9 VA
Подключение / регулирование с кабелем	100 см, 4 *0,75 мм2 (клемма 4 мм2)
Параллельная работа	Предусмотрена
Функционал
Усилие срабатывания	1000 N
Позиционный сигнал Y	DC от 0 до 10 V
Позиционный сигнал Y примечание	входящее напряжение 100 kΩ
Сигнал управления y переменная	открыто/закрыто 3-точечная, модуляция (DC 0-32 В)
Рабочий диапазон Y	DC 2-10 В
Рабочий диапазон y переменная стартовая точка	DC 0,5-30 в конечная точка постоянного тока 2,5-32 В
Обратная контакт по позиции	DC 2-10 В
Обратный контакт по позиции U дополнение	Макс 0,5 mA
Обратный контакт по позиции точки тока	0,5-8 в итоговой точке постоянного тока от 2,5 до 10 В
Абсолютная точность положения	5%
Ручное выключение шестерни переопределения с кнопкой	Можно зафиксировать
Номинальный ход	20 мм
Продолжительность срабатывания	35 с на 20 мм
Переменная времени срабатывания	35-90 с на 20 мм
Диапазон настройки	вручную (самостоятельно во время первого подключения к сети)
Диапазон настройки адаптации переменной	не предусмотрено
Адаптация при включении	Адаптация после нажатия кнопки выключения передачи
Управление	макс (макс. позиция) = 100% мин (мин. позиция) = 0% ZS (промежуточная позиция, AC only) = 50%
Переопределить регулирующую переменную	Макс = (мин + 33%) до 100% Мин = 0%...(макс – 33%) ZS = Мин-Макс
Уровень звуковой мощности мотора	60 Дб(A)
Механическое отображение позиции	Механический, 5-20 мм шток
Защита
Класс IEC/EN	3, сверхнизкое напряжение
Степень IEC/EN	IP54
EMC	CE according to 2004/108/EC
Сертификация	IEC/EN 60730-1 and IEC/EN 60730-2-14
Режим работы	1 тип
Номинальное импульсное напряжение питания, контроль	0,8 kV
Контроль степени загрязнения	3
Т работы	от 0 до 50°C
Т нерабочего состояния	от 40 до 80°C
Влажность окружающего воздуха	95% , нет конденсации
Обслуживание	Да
Масса
Масса	1700 гр





Описание

Эксплуатация

NVKC24A-MP-TPC электропривод меняет положение штока до позиции, в соответствии с сигналом. В это время происходит зарядка конденсатора. После прекращении подачи электричества привод возвращает шток в охранную позицию (POP).

Продолжительность зарядки

Зарядка необходима для перемещения штока в охранную позицию после отключения электропитания. Время зарядки зависит от продолжительности нахождения устройства в отключенном от сети состоянии.

Состояние поставки конденсатора

Конденсатор поставляется в разряженном состоянии. Для приведения в рабочее состояние необходимо заряжать устройство 20 секунд.

Монтаж

Прямой монтаж реализуется посредством зажимных губок. Привод вращается на 360°.

Управление вручную

Приводом можно управлять вручную посредством кнопки. При нажатии кнопки - привод отсоединяется.  Ход штока настраивается посредством ключа

Индикация положения

Ход BELIMO NVKC24A-MP-TPC настраивается механически. Диапазон хода определяется автоматически в процессе эксплуатации.

Переключение направления вращения

При запуске переключатель направления вращения переключает направление хода NVKC24A-MP-TPC в стандартный режим.

Комбинация электропривод/клапан

Клапаны можно подобрать исходя из тех. данных клапанов, учитывая разрешенную Т среды и давление.

Купить привод БЕЛИМО NVKC24A-MP-TPC а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47.

Скидки и оптовые цены на электропривод БЕЛИМО NVKC24A-MP-TPC мы обсуждаем индивидуально.

На поворотный привод клапана BELIMO NVKC24A-MP-TPC распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

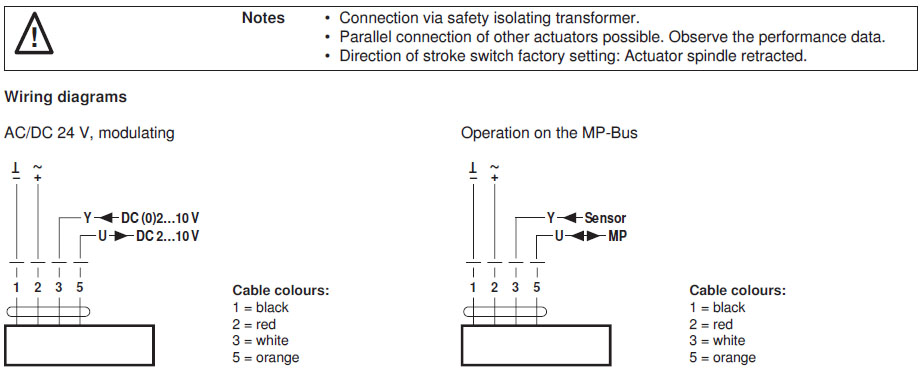

Электрическое подключение

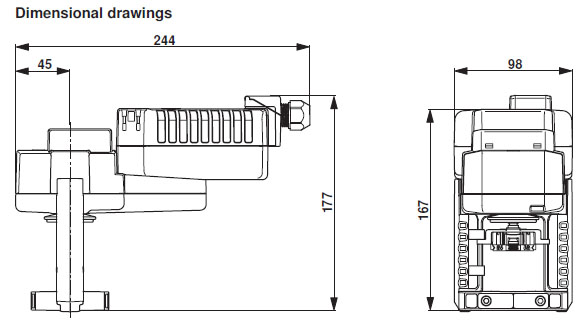

Габаритные размеры

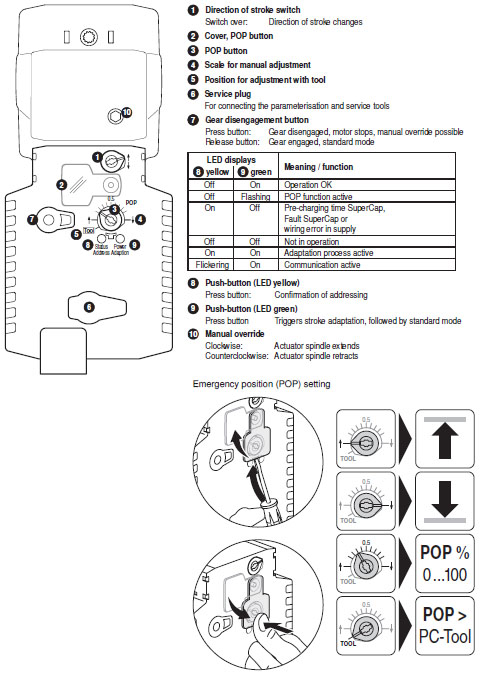

Индикация и управление
