Аксессуары
| Электроприводы без охранной функции | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Поворотные приводы | Линейные приводы | ||||||||
|
CM…
|
TMC…A |
NM…A |
SM…A |
GM…A |
CH...
|
LH..A |
SH..A |
||
| Электрические аксессуары | |||||||||

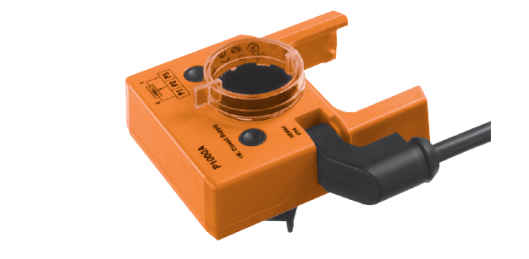

| Потенциометр обратной связи1) | P140A, P200A, P500A, P1000A, P2800A, P5000A, P10000A | ||||||||

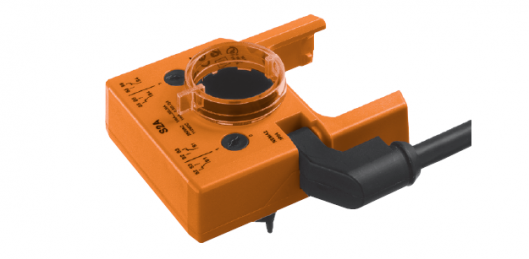

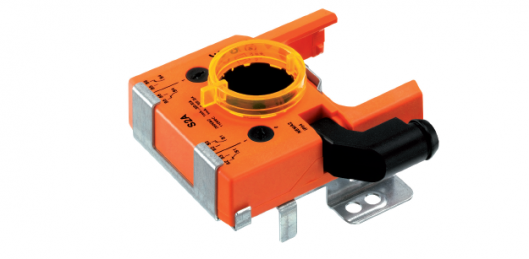

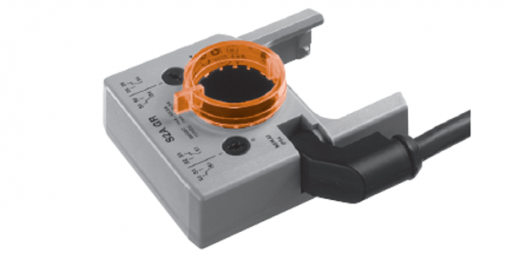

| Вспомогательные переключатели1) | S1A, S2A | ||||||||

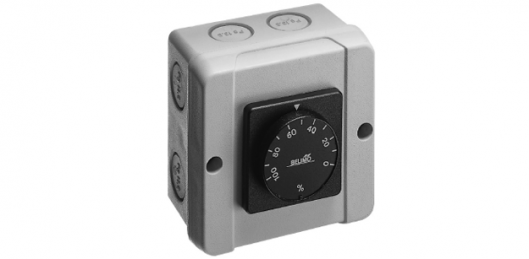

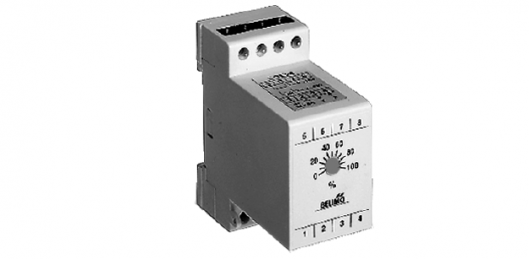

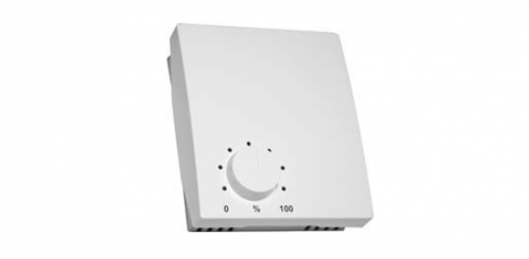

| Позиционер | CRP24-B1, SGA24, SGE24, SGF24 | ||||||||

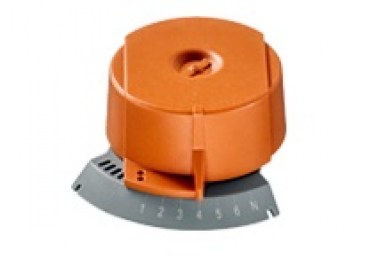

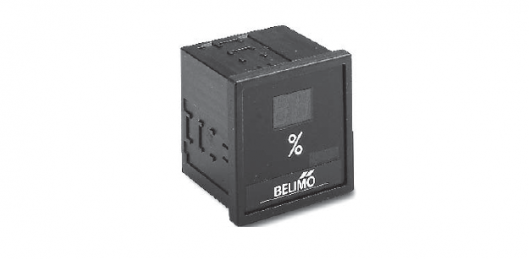

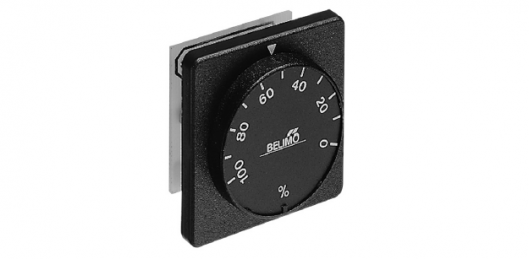

| Индикатор положения | ZAD24 | ||||||||
| Конвертор сигнала напр./ток | Z-UIC | ||||||||
| Комнатный температурный контроллер | CR24.. | ||||||||
| Механические аксессуары | |||||||||

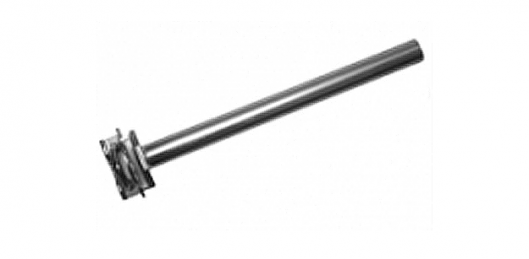

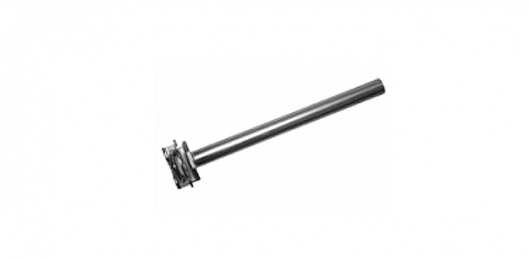

| Удлинитель вала | AV6-20 | AV8-25 | |||||||

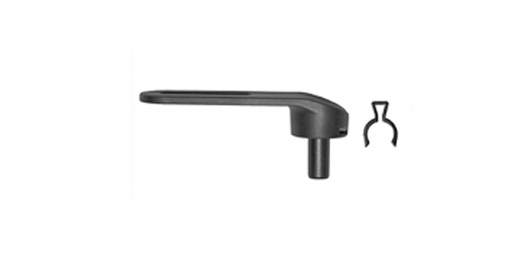

| Рычаг привода | AH-25 | AH-20 (только SM..A и SMC..A ) AH-25 (только NMQ..A) | AH-GMA | ||||||
| Универсальный рычаг | KH8 | KH10 | |||||||

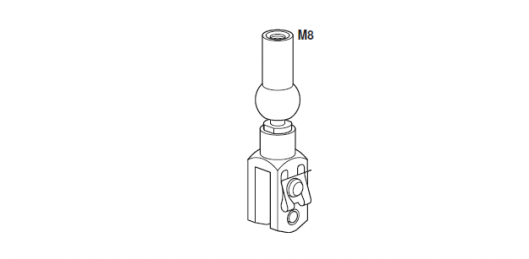

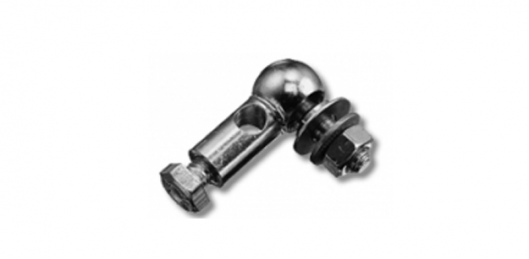

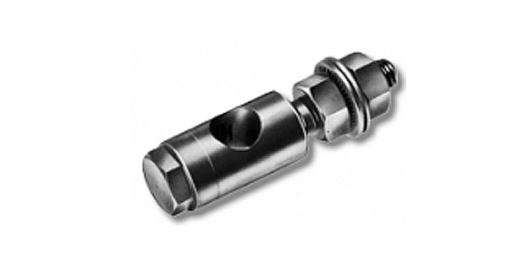

| Шаровой шарнир | KG8 | ||||||||

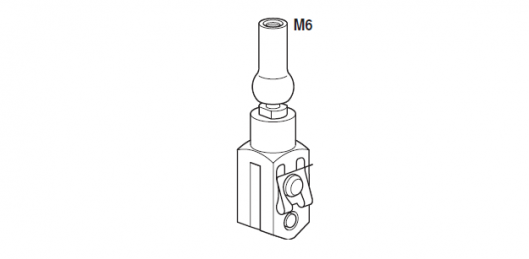

| Шаровой шарнир | KG10A | Z-KS2 | Z-KS1 | ||||||

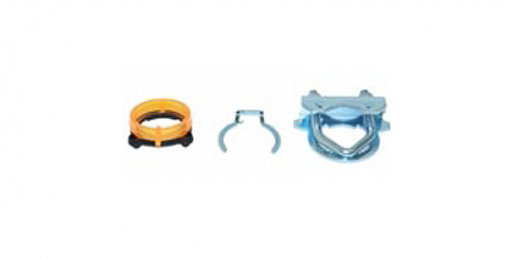

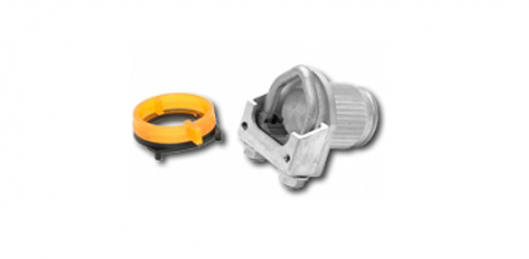

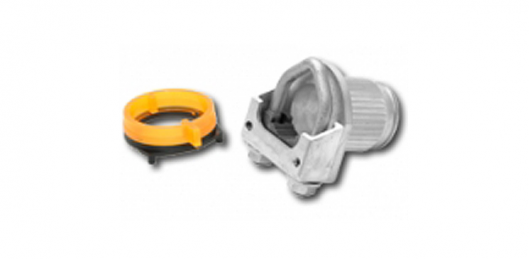

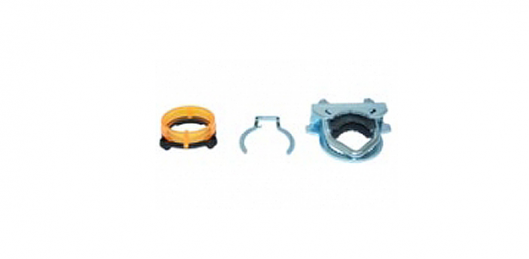

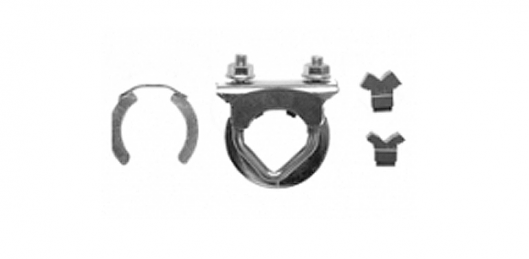

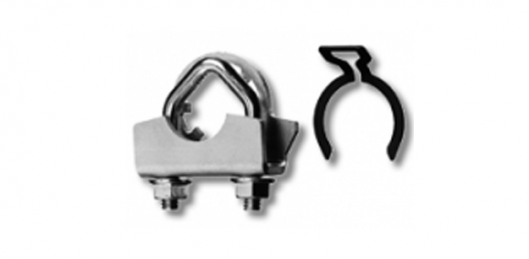

| Зажим шпинделя | K-ELA.. | K-ENMA | K-ENSA | ||||||
| Зажим шпинделя | K-NA | K-SA | |||||||

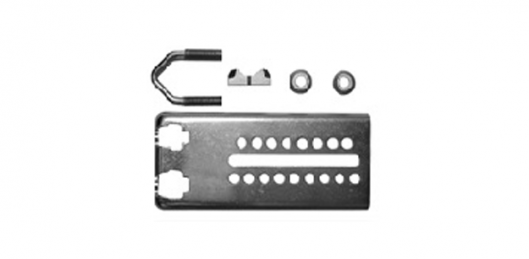

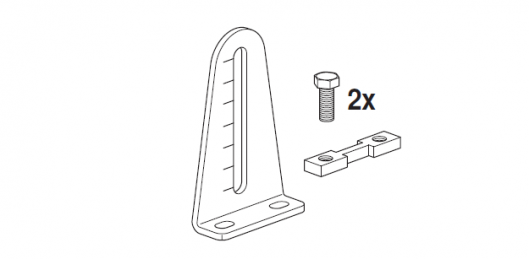

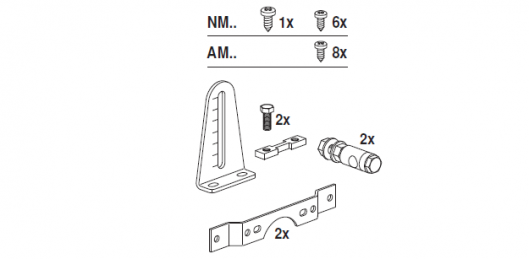

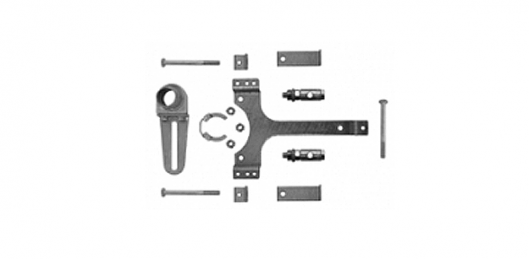

| Монтажный набор | ZG-NMA | ZG-SMA (только SM..A и SMC..A) ZG-NMA (только NMQ..A) | ZG-GMA | ||||||

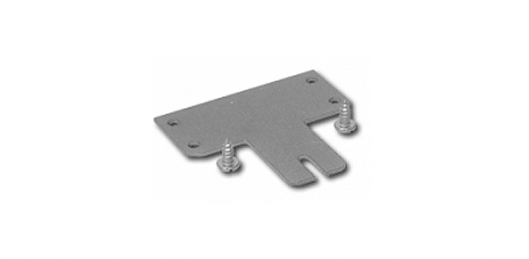

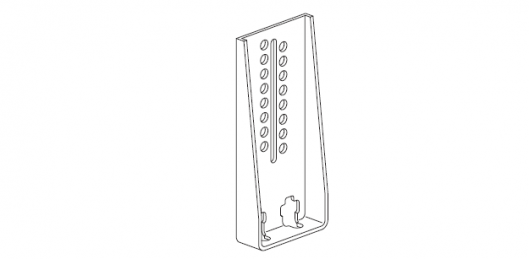

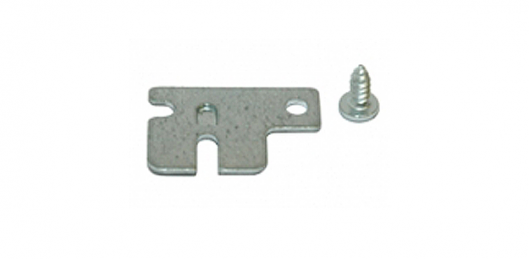

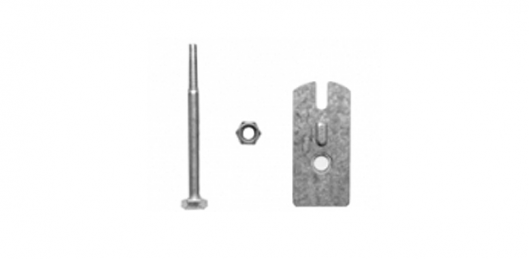

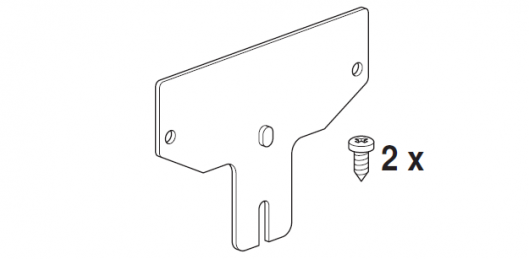

| Увеличение опорной платы | Z-NMA | Z-SMA (только SM..A и SMC..A) | Z-GMA (только GM..A) | ||||||
| Вращающееся основание | Z-AS2 Z-DS1 | Z-AS1 Z-DS1 | |||||||
| Устройство параметризации | |||||||||

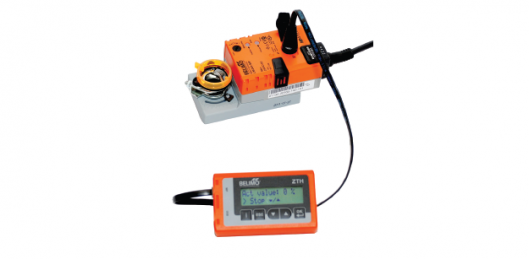

| Устройство настройки и диагностики | ZTH-EU 2) | ZTH-EU 2) | |||||||
1) LMQ..A, NMQ..A, SMQ..A Вспомогательные переключатели и потенциометры могут монтироваться на обратной стороне универсального захвата (в случае монтажа на короткий вал заслонки) только с использованием адаптера Z-SPA.
2) ZTH-EU Применяется для перенастройки или модификации всех приводов типа ..24A-MF(..) .
| Электроприводы с охранной функцией | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Поворотные приводы | Линейные приводы | ||||||||
|
TF… |
LF… |
NF…A |
SF…A |
EF…A |

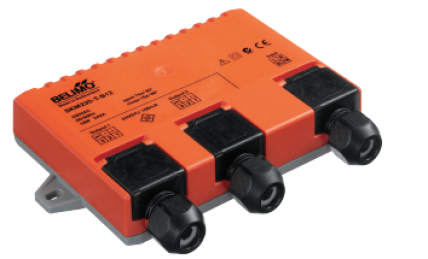

SKM230.. +CM24K |
GK..A |
NKQ..A |
SHK..A |
|
| Электрические аксессуары | |||||||||
| Потенциометр обратной связи1) | P200A-F 2) | P140A, P200A, P500A, P1000A, P2800A, P5000A, P10000A | |||||||
| Вспомогательные переключатели1) | S2A-F 2) | S1A, S2A | |||||||
| Позиционер | CRP24-B1, SGA24, SGE24, SGF24 | CRP24-B1, SGA24, SGE24, SGF24 | |||||||
| Индикатор положения | ZAD24 | ZAD24 | |||||||
| Конвертер сигнала напр./ток | Z-UIC | Z-UIC | |||||||
| Комнатный температурный контроллер | CR24.. | CR24.. | |||||||
| Механические аксессуары | |||||||||
| Удлинитель вала | AV6-20 | AV8-25 | AV6-20 | AV8-25 | |||||
| Рычаг привода | AH-TF | KH-LF | KH-AFB | AH-GMA | AH-25 | ||||
| Универсальный рычаг | KH8 | KH-EFB | KH10 | KH8 | |||||
| Шаровой шарнир | KG8 | KG8 | |||||||
| Шаровой шарнир | KG10A | KG10A | |||||||
| Зажим шпинделя | K6-1 | K7-2 | K9-2 | K-SA | |||||

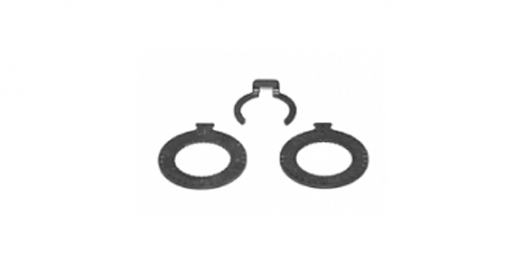

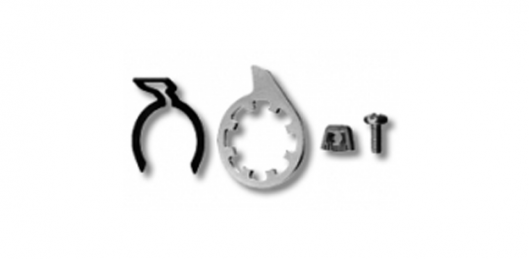

| Ограничитель угла | ZDB-TF | ZDB-LF | |||||||
| Монтажный набор | ZG-TF1 | ZG-LF1 ZG-LF3 | ZG-AFB | ZG-EFB | ZG-GMA | ZG-NMA | |||
| Увеличение опорной платы | Z-SF | Z-GMA | |||||||
| Устройство параметризации | |||||||||
| Устройство настройки и диагностики | ZTH-EU 3) | ZTH-EU 3) | |||||||
1) GK..A, NKQ..A GK..A: Вспомогательные переключатели и потециометры обратной связи могут применяться с поворотным универсальным захватом (установленным между приводом и заслонкой на короткий шток) только с применением адаптера Z-SPA. NKQ..A: Вспомогательные переключатели и потециометры обратной связи могут применяться в любом случае только с применением адаптера Z-SPA.
2) LF.., NF..A, SF..A Дополнительные модели для LF.., NF..A, SF..A по запросу.
3) ZTH-EU Для всех приводов типа ..24A-MF(…).
| Электроприводы без охранной функции | ||||||
|---|---|---|---|---|---|---|
| Многооборотные приводы | Приводы с заслонкой клапана | Защищенные приводы | Приводы IP66 / NEMA4 | |||
|
LU…A |
CM…D |
NM..P |
SM..P |
GM…G |
SMQ…G |
|
| Электрические аксессуары | ||||||

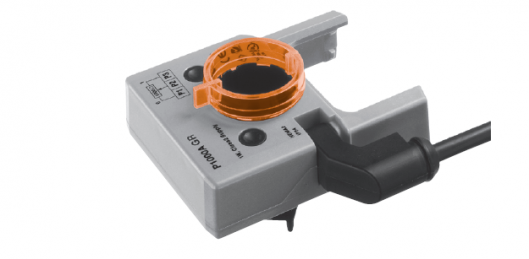

| Потенциометр обратной связи1) | P140A GR, P200A GR, P500A GR, P1000A GR, P2800A GR, P5000A GR, P10000A GR | P140A, P200A, P500A, P1000A, P2800A, P5000A, P10000A | ||||
| Вспомогательные переключатели1) | S2A GR | S1A, S2A | ||||
| Позиционер | CRP24-B1, SGA24, SGE24, SGF24 | |||||
| Индикатор положения | ZAD24 | |||||
| Конвертер сигнала напр./ток | Z-UIC | |||||
| Комнатный температурный контроллер | CR24.. | |||||
| Подогрев с термостатом 24 В~/= (только встроенный) | HT24-MG | |||||
| Подогрев с гидростатом 24 В~/= (только встроенный) | HH24-MG | |||||
| Подогрев с термостатом 230 В~ (только встроенный) | HT230 | HT230-MG | ||||
| Подогрев с гидростатом 230 В~ (только встроенный) | HH230 | HH230-MG | ||||
| Механические аксессуары | ||||||
| Удлинитель вала | AV12-25-I | |||||
| Рычаг привода | AH-GMA | |||||
| Рычаг для клапана | KH10 | |||||
| Шаровой шарнир | KG10A | |||||
| Односторонний захват штока | K-LU | |||||
| Ограничитель угла поворота | ZDB-LU | |||||
| Монтажный набор для заслонки | ZG-GMA | |||||
| Устройство параметризации | ||||||
| Устройство настройки и диагностики | ZTH-EU 1) | ZTH-EU 1) | ||||
Применение электроприводов BELIMO для воздушных заслонок:
Вспомогательные переключатели и потенциометры могут монтироваться на обратной стороне универсального захвата (в случае монтажа на короткий вал заслонки) только с использованием адаптера Z-SPA.
1) ZTH-EU Для всех приводов типа ..24A-MF(…)
| Электроприводы с охранной функцией | ||||
|---|---|---|---|---|
| Защищенные приводы | IP66 / NEMA4 | |||
|
NKQ..P |
NF…G |
SF…G |
GK..G |
|
| Электрические аксессуары | ||||
| Потенциометр обратной связи | P140A, P200A, P500A, P1000A, P2800A, P5000A, P10000A | |||
| Вспомогательные переключатели | S1A, S2A | |||
| Позиционер | CRP24-B1, SGA24, SGE24, SGF24 | |||
| Индикатор положения | ZAD24 | |||
| Конвертер сигнала напр./ток | Z-UIC | |||
| Комнатный температурный контроллер | CR24.. | |||
| Подогрев с термостатом 24 В~/= (только встроенный) | Z-HT24-FG | Z-HT24-MG | ||
| Подогрев с гидростатом 24 В~/= (только встроенный) | Z-HH24-FG | Z-HH24-MG | ||
| Подогрев с термостатом 230 В~ (только встроенный) | Z-HT230 | Z-HT230-FG | Z-HT230-MG | |
| Подогрев с гидростатом 230 В~ (только встроенный) | Z-HH230 | Z-HH230-FG | Z-HH230-MG | |
| Механические аксессуары | ||||
| Рычаг привода | AH-GMA | |||
| Рычаг для клапана | KH10 | |||
| Шаровой шарнир | KG10A | |||
| Монтажный набор для заслонки | ZG-GMA | |||
| Устройство параметризации | ||||
| Устройство настройки и диагностики | ZTH-EU 1) | |||
1) ZTH-EU Для всех приводов типа ..24P-MF(…) и ..24G-MF(…).
