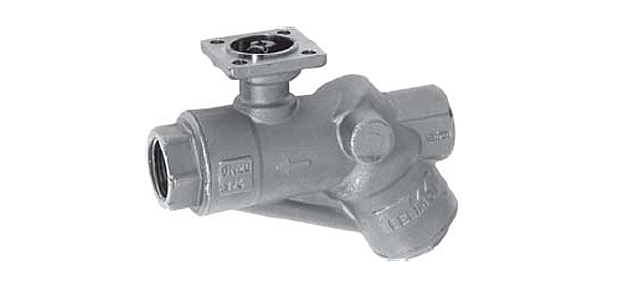

Регулирующий шаровой кран Belimo R220P-040

2-ходовые регулирующие шаровые краны, независимые от изменения давленияR220P-040

  • закрытые системы горячей и холодной воды
  • для постоянного регулирования воды в системах подготовки воздуха и отопления
  • Тип R220P-040
  • DN 20 [мм]
  • Vnom 0,4 [литр/секунда]
  • закрытые системы горячей и холодной воды
  • для постоянного регулирования воды в системах подготовки воздуха и отопления
  • Тип R220P-040
  • DN 20 [мм]
  • Vnom 0,4 [литр/секунда]

Технические характеристики

2-ходовый регулирующий шаровой кран с постоянным расходом R220P-040 внутренняя резьба.

Funktionsdaten
Medien Kalt- und Warmwasser, Wasser mit Glykol bis max. 50% vol.
Mediumstemperatur DN 15...DN 20: 5°C...100°C DN 25...DN 50: 5°C...80°C
Mediumstemperatur Hinweis tiefere Temperaturen auf Anfrage
Wirkdruck 30 kPa...350 kPa
Schliessdruck Δps 700 kPa
Durchflusskennlinie gleichprozentig (VDI/VDE 2178), im Öffnungsbereich optimiert
Druckstabilität bei einem Wirkdruck von 35...350 kPa: ±10%, im unteren Wirkdruckbereich: ±15%
Leckrate Leckage Klasse IV bei 350 kPa (EN 60534-4)
Rohranschlüsse Innengewinde nach ISO 7/1
Drehwinkel 90° (Arbeitsbereich 15...90°)
Einbaulage stehend bis liegend (bezogen auf die Spindel)
Wartung wartungsfre
Werkstoffe
Armatur DN 15...DN 25: geschmiedet, Messingkörpervernickel DN 32...DN 50: gegossen, Messingkörper vernickelt
Schliesskörper Messing verchromt
Spindel Messing verchromt
Spindeldichtung O-Ring EPDM
Kugelsitz PTFE, O-Ring Viton
Regelblende DN 15...DN 20: Messing DN 25...DN 50: TEFZEL
Käfig Messing
Membrane polyesterverstärktes Silikon
Feder zu Schliesskörper rostfreier Stahl
Begriffe
Abkürzungen Vnom = nominaler Durchfluss bei voll geöffnetem Ventil Vmax = durch die Drehwinkelbeschränkung am Antrieb eingestellter maximaler Durchfluss



Описание

Управление

Регулирующий клапан Belimo R220P-040 управляется при помощи поворотного электропривода. Поворотные электроприводы управляются стандартным сигналом 0…10 В= или по 3-позиционной схеме и поворачивают шар внутри крана – регулирующее устройство – в открытое положение согласно управляющему сигналу. Кран Belimo R220P-040 открывается в направлении против часовой стрелки и закрывается по часовой стрелке.

Характеристика потока

Равно-процентная характеристика потока шаровой кран Belimo R220P-040 обеспечивается встроенным корректирующим диском.

Электропривод

Подбор электропривода производится в зависимости от типа и размера муфта Belimo R220P-040.

Постоянный объем расхода

При давлении от 30 … 350 kPa, благодаря интегрированному редукционному клапану, постоянный объем расхода. Независимо от разности давления через клапан достигают авторитета клапана 1. Даже при малом расходе и соответствующем положении открытия (угле поворота) расход остается постоянным и гарантирует стабильное регулирование.

Регулирующий клапан Белимо R220P-040 а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47.

Скидки и оптовые цены на регулирующий шаровой кран Белимо R220P-040 мы обсуждаем индивидуально.

На Кран Белимо R220P-040 распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

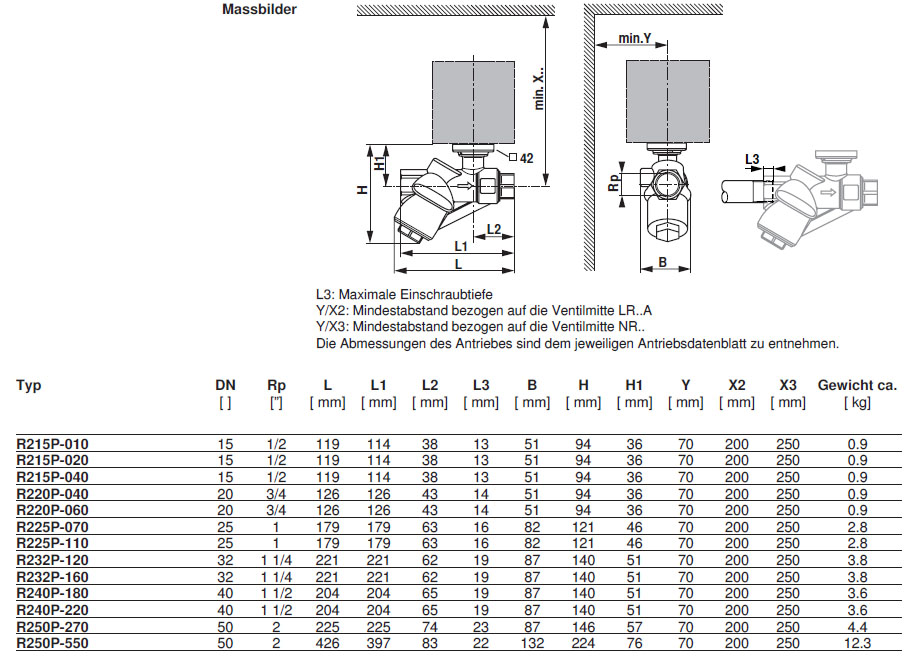

Габаритные размеры

Габаритные размеры R220P-040





Скачать PDF



Скачать PDF (365 Кбайт)

Сертификат BELIMO (775 Кбайт)
