Привод для установки на шаровой кран, IP54.

• Поворотный электропривод для 2- и 3-ходовых кранов
• Крутящий момент 5 Нм
• Номинальное напряжение 24 В~/= Управление: плавная регулировка 0…10 В =
• Обратная связь: 2…10 В =

Привод для установки на шаровой кран, IP54.

• Поворотный электропривод для 2- и 3-ходовых кранов
• Крутящий момент 5 Нм
• Номинальное напряжение 24 В~/= Управление: плавная регулировка 0…10 В =
• Обратная связь: 2…10 В =



Технические характеристики

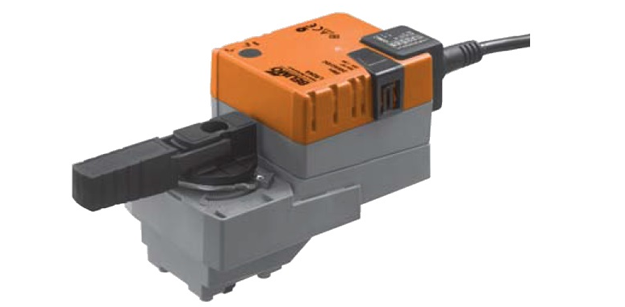

Поворотный электропривод БЕЛИМО LRC24A-SR для шаровых кранов.

Electrical data
Nominal voltage AC/DC	24 V
Nominal voltage frequency	50/60 Hz
Nominal voltage range AC	19.2...28.8 V / DC 19.2...28.8 V
Power consumption in operation	1 W
Power consumption in rest position	0.4 W
Power consumption for wire sizing	2 VA
Connection supply / control	Cable 1 m, 4 x 0.75 mm²
Parallel operation	Yes (note the performance data)
Functional data
Torque motor	Min. 5 Nm
Positioning signal Y DC	0...10 V
Positioning signal Y note	Input impedance 100 kΩ
Operating range Y DC	2...10 V
Position feedback U DC	2...10 V
Position feedback U note	Max. 1 mA
Position accuracy	±5%
Manual override	Gear disengagement with push-button, can be locked
Running time motor	35 s / 90°
Sound power level motor	50 dB(A)
Position indication	Mechanically, pluggable
Safety
Protection class IEC/EN	III Safety extra-low voltage
Protection class UL	UL Class 2 Supply
Degree of protection IEC/EN	IP54
Degree of protection NEMA/UL	NEMA 2, UL Enclosure Type 2
EMC	CE according to 2004/108/EC
Certification IEC/EN	IEC/EN 60730-1 and IEC/EN 60730-2-14
Certification UL	cULus according to UL 60730-1A, UL 60730-2-14 and CAN/CSA E60730-1:02
Mode of operation Type	1
Rated impulse voltage supply / control	0.8 kV
Control pollution degree	3
Ambient temperature	-30...50°C
Non-operating temperature	-40...80°C
Ambient humidity	95% r.h., non-condensing
Maintenance	Maintenance-free
Weight
Weight	approx. 0.50 kg



Описание

Простая установка

Поворотный электропривод BELIMO LRC24A-SR простая установка на шаровой кран при помощи одного винта. Положение установки по отношению к шаровому крану может выбираться с шагом 90 °.

Ручное управление

Привод для клапанов BELIMO LRC24A-SR возможно ручное управление при помощи кнопки с самовозвратом (при нажатой кнопке редуктор выводится из зацепления).

Настраиваемый угол поворота

Угол поворота поворотный электропривод БЕЛИМО LRC24A-SR настраивается при помощи механических упоров.

Высокая функциональная надежность

Belimo LRC24A-SR поворотный привод Белимо защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.

Принцип работы

Привод Belimo LRC24A-SR поворотный привод Belimo подключается с помощью стандартного управляющего сигнала DC 0 ... 10В и перемещается в положение, определяемого сигналом позиционирования. Измеряемое напряжение U служит для электрического отображения положения клапана 0 ... 100%.

Купить привод БЕЛИМО LRC24A-SR а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47.

Скидки и оптовые цены на электропривод БЕЛИМО LRC24A-SR мы обсуждаем индивидуально.

На поворотный привод клапана BELIMO LRC24A-SR распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

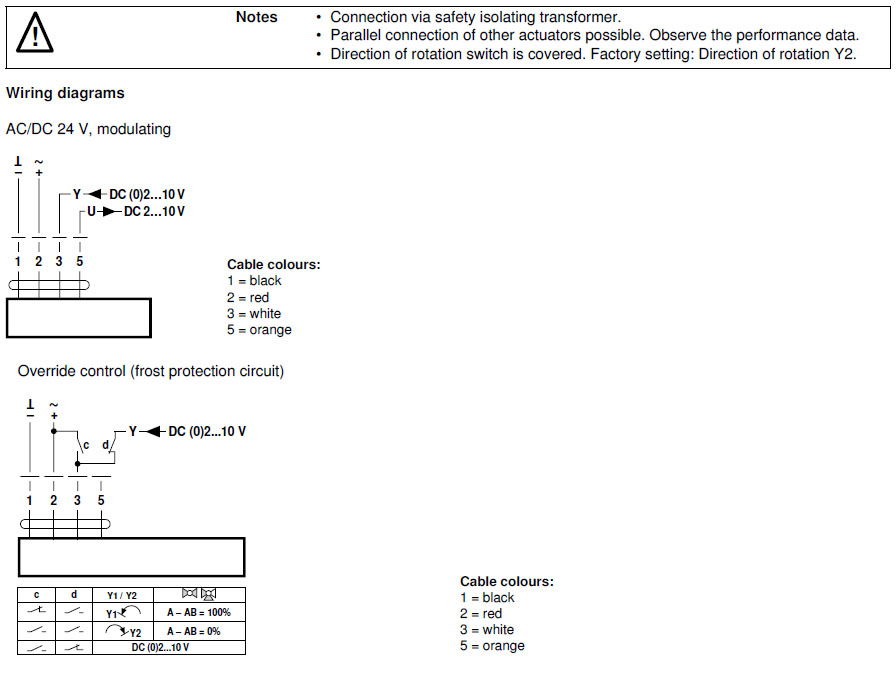

Электрическое подключение

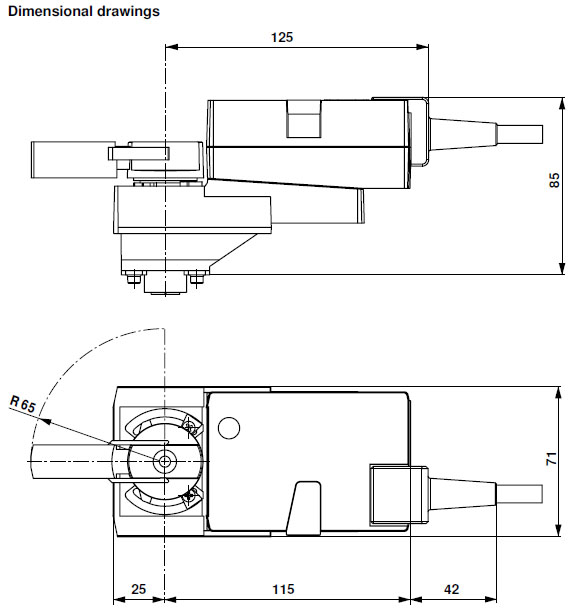

Габаритные размеры
