SR24ALON Приводы для регулирующих шаровых кранов (2-/3-/6-ход)

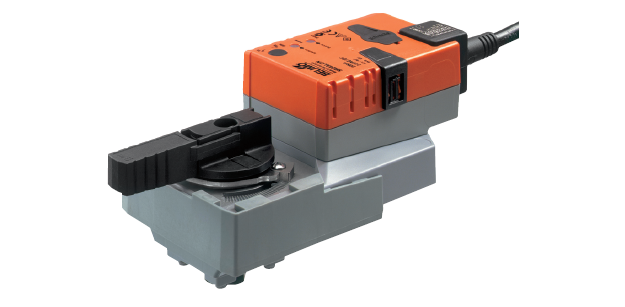

Приводы для регулирующих шаровых кранов (2-/3-/6-ход) SR24ALON

Коммуникационный поворотный электропривод Belimo SR24ALON предназначен для регулирования работы шаровых кранов. С интегрированным регулятором температуры (устанавливается с помощью плагина LNS от Belimo).

  • Вращательный момент двигателя – 20 Нм
  • Напряжение электрическое (Unomin) – АС/DC 24 В
  • Коммуникация через LONWORKS (FTT-10A)
  • Опция преобразования сигнала от датчика

Коммуникационный поворотный электропривод Belimo SR24ALON предназначен для регулирования работы шаровых кранов. С интегрированным регулятором температуры (устанавливается с помощью плагина LNS от Belimo).

  • Вращательный момент двигателя – 20 Нм
  • Напряжение электрическое (Unomin) – АС/DC 24 В
  • Коммуникация через LONWORKS (FTT-10A)
  • Опция преобразования сигнала от датчика

Технические характеристики



Данные электропитания
Unomin AC/DC 24 В
Частота тока 50/60 Гц
Интервал Unomin AC 19,2 – 28,8 В/ DC 21,6 - 28,8 В
Потребление мощностей

6 ВА – при калибровке (расчетный параметр)

4 Вт – в процессе эксплуатации

1,25 Вт – вне работы
Подключение к источнику питания Кабельное, длина кабеля 100 см, 6 х 0,75 мм2
Коммуникация LONWorks
Сертифицирован  Согласно LONMARK® 3.3
Процессор Neuron 3150
Трансивер FTT-10A
Данные функциональности
Вращательный момент двигателя 20 Нм (миним. значение)
Обратная связь (измеряемое U) 2 – 10 В, Imax = 0,5 мА
Погрешность управления Отклонение +/- 5%
Управление вручную Есть. Для перехода в режим необходимо нажать кнопку (может быть зафиксирована)
Время срабатывания  90 сек при угле 90° (базовый). Может настраиваться от 90 до 350 сек
Адаптация хода привода Вручную (автоматически при начале эксплуатации / выходе из ручного управления)
Шум при работе двигателя Макс. 45 дБ (А)
Индикатор позиции Механический, может быть снят
Данные безопасности
Защита от поражения током 3-й класс (только низкие U)
Протокол защиты корпуса IP54
Электромагнитная совместимость  Директива 2004/108/EU
Импульс Unomin 0,8 кВ
Степень загрязнения среды 3-я
t окруж. среды при работе -30°C … +50°C
t для хранения привода вне работы –40°C … +80°C
Влажность воздуха отн. 95%, не конденсируется
Сервисная поддержка Не предусмотрен
Масса привода 920 грамм



Описание

Принцип функционирования

Устройство Belimo SR24ALON оснащено встроенным интерфейсом для коммуникации LONWORKS®, при помощи которого напрямую подключается к сети LON для управления через трансивер FTT-10A.

Преобразование сигналов от датчика

Предусмотрено подключение к электроприводу Belimo SR24ALON активных либо пассивных преобразующих датчиков, а также переключающих контактов. Благодаря этому возможно легко оцифровать аналоговый сигнал и передать в LONWORKS®.

Индивидуальная настройка параметров управления

Устройство Belimo SR24ALON поставляется от производителя с базовыми настройками для наиболее распространенных ситуаций эксплуатации. Возможна индивидуальная настройка отдельных параметров управления с помощью устройств Belimo MFT-P и ZTH EU.

Процесс установки

Электропривод Belimo SR24ALON устанавливается на шаровой кран при помощи 1-ого винта, который интегрирован в индикатор позиций. Возможна установка электропривода по отношению к крану с шагом в 90° (горизонтально/вертикально).

Режим управления вручную

Предусмотрено управление приводом Belimo SR24ALON вручную. Для активации режима необходимо нажать на кнопку на корпусе. Зубчатый редуктор будет выведен из зацепленного положения на весь период, пока кнопка нажата либо зафиксирована.

Надежность эксплуатации привода

Благодаря опции автоматического прекращения работы устройства сразу после прохождения заданных финальных позиций электропривод Belimo SR24ALON надежно защищен от перегрузок. Концевые выключатели не требуются.

Синхронизация и адаптация привода

Как только на привод Belimo SR24ALON поступает напряжение в первый раз, т.е. при вводе в эксплуатацию, он синхронизируется и переходит в базовую позицию (0%). После этого положение привода определяется согласно управляющему сигналу.

Адаптация хода привода вызывается вручную нажатием на корпусе кнопки «Adaption», либо с помощью программного обеспечения PC-Tool.

Чтобы узнать стоимость и заказать электропривод Belimo SR24ALON, Вы можете звонить по телефону 8 (499) 201-22-47.

Оптовые цены и предоставление скидок на электропривод Belimo SR24ALON обсуждаются в индивидуальном порядке.

Гарантийный срок на электропривод Belimo SR24ALON действует в течение 5 лет со дня покупки. Техническая документация и сертификат соответствия прилагаются.

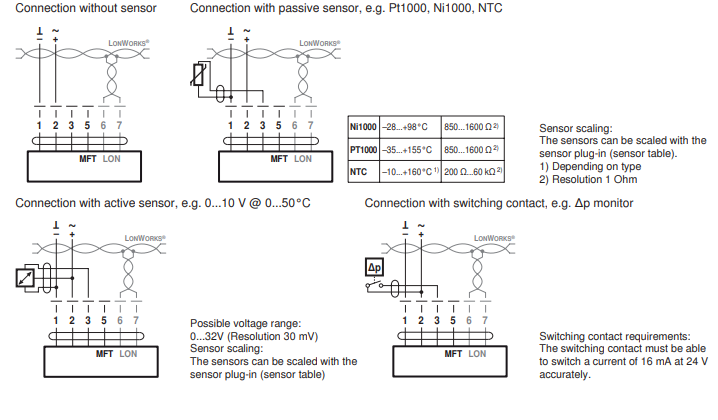

Электрическое подключение

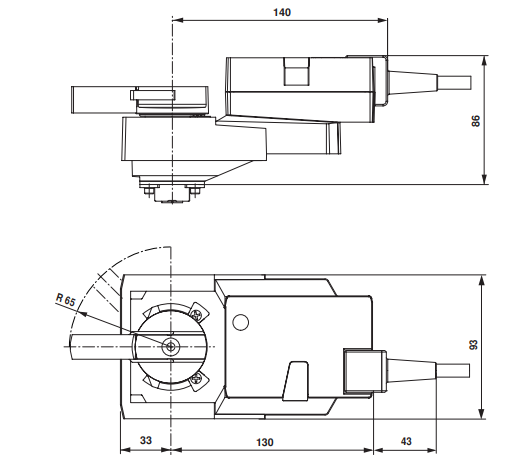

Габаритные размеры

Габаритные размеры SR24ALON





Скачать PDF



Скачать PDF (261 Кбайт)

Сертификат BELIMO (775 Кбайт)
