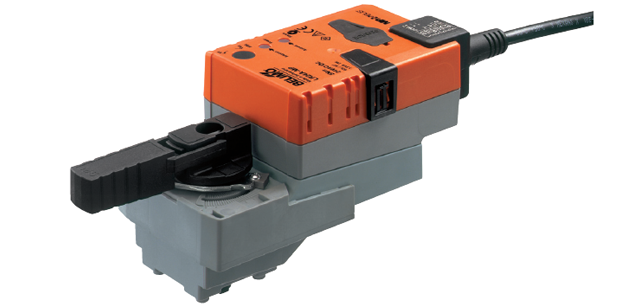

Коммуникационный электропривод Belimo SR24A-MOD для управления регулирующими шаровыми кранами в системах отопления.

• Вращательный момент – 20 Нм
• Напряжение номинальное (Uном) – 24 В AC/DC
• Модулирующий, коммуникативный и гибридный режимы
• Конвертация сигналов от датчика
• Коммуникация по MP-Bus сети, BACnet MS/TP, Modbus RTU либо обычным способом

Коммуникационный электропривод Belimo SR24A-MOD для управления регулирующими шаровыми кранами в системах отопления.

• Вращательный момент – 20 Нм
• Напряжение номинальное (Uном) – 24 В AC/DC
• Модулирующий, коммуникативный и гибридный режимы
• Конвертация сигналов от датчика
• Коммуникация по MP-Bus сети, BACnet MS/TP, Modbus RTU либо обычным способом

Технические характеристики



Данные по электричеству
Uном	24 В АС/DC, частота тока 50/60 Гц
Интервал Uном	19,2 – 28,8 В АС / 21,6 -28,8 В DC
Мощности	6 ВА – потребление во время калибровки 3,5 Вт – потребление при работе 1,25 Вт – потребление в покое
Подключение к источнику питания	Кабельное, 100 см, 6 х 0,75 мм2
Данные по функциональности
Минимальный вращательный момент	20 Нм
Коммуникация	MP-Bus сети, BACnet MS/TP, Modbus RTU
Рабочий диапазон (сигнал Y)	2 – 10 В (базовые настройки) / 0,5 – 10 В (настраивается индивидуально)
Обратная связь (сигнал U)	2 – 10 В, Imax = 1 мА (базовые настройки) / 0,5 - 8 В на старте, 2 – 10 В на финише (настраивается индивидуально)
Погрешность управления	Отклонение +/- 5%
Управление вручную	Предусмотрено. Активируется нажатием кнопки, блокируется
Время срабатывания	90 с для угла 90° (настраивается от 90 до 350 с)
Адаптация хода привода	Ручная (автоматическая адаптация при вводе в эксплуатацию / выходе из режима ручного управления)
Шум в процессе работы двигателя	Макс. 45 дБ (А)
Контроль позиции	Съемный указатель (механич)
Данные по безопасности
Защита от тока	Только низкие напряжения (3-й класс защиты)
Протокол защиты корпуса	IP54
ЭМС	Согл. директиве 2014/30/EU
Uном импульсное	0,8 кВ
Степень защиты окруж. среды	3
Температурный режим среды	От –30°C до +50°C
Температурный режим для хранения привода	От -40°C до +80°C
Относит. влажность воздуха	95%, не конденсируется
Сервисная поддержка	Нет
Масса устройства	1 кн



Описание

Принцип управления

В электропривод Belimo SR24A-MOD встроен коммуникационный интерфейс для управления по MP-Bus, BACnet MS/TP сетям, а также Modbus RTU. На основании поступающего цифрового сигнала привод принимает заданное положение.

Опция конвертации аналоговых сигналов

К приводу Belimo SR24A-MOD могут быть подключены конвертирующие сигнал датчики (активные/пассивные/переключающие контакты). За счет них аналоговый сигнал преобразуется в цифровой и передается на шины систем MP-Bus, Modbus или BACnet.

Индивидуальная настройка параметров привода

Электропривод Belimo SR24A-MOD поставляется с базовыми настройками, соответствующими наиболее частым случаям применения. Возможна индивидуальная настройка отдельных параметров (времени срабатывания, угла поворота, диапазона аналогового сигнала и др.) с помощью устройств Belimo MFT-P либо ZTH EU.

Параметры связи шинных систем устанавливаются с помощью настройщика ZTH EU. При подаче напряжения на привод и нажатии на кнопку «Address» параметры связи сбрасываются до заводских настроек.

Быстрая адресация: адрес BACnet и Modbus можно установить в диапазоне от 1 до 16, используя кнопки на приводе. Выбранное значение добавляется к «Базовому адресу».

Гибридный режим (управление аналоговым сигналом + обратная связь по BACnet/Modbus)

При стандартном управлении через аналоговый сигнал BACnet или Modbus могут использоваться в качестве обратной связи о текущем положении привода Belimo SR24A-MOD.

Установка привода

Привод Belimo SR24A-MOD устанавливается на шаровой кран с помощью одного винта, который встроен в индикатор положения. Привод может устанавливаться по отношению к крану вертикально или горизонтально (шаг 90°).

Управление вручную

Ручное управление приводом Belimo SR24A-MOD осуществляется нажатием кнопки на корпусе. Пока кнопка нажата или заблокирована, редуктор выведен из зацепления – привод отсоединен.

Настройка угла поворота

Угол поворота привода Belimo SR24A-MOD настраивается за счет концевых механических упоров с обеих сторон.

Надежность эксплуатации

Высокая степень защиты от перегрузки привода Belimo SR24A-MOD обеспечивается за счет автоматического отключения после прохождения финальных позиций.

Синхронизация и адаптация привода

При первой подаче напряжения на привод Belimo SR24A-MOD (ввод в эксплуатацию/выход из ручного управления), привод синхронизируется и переходит в базовое положение. После этого положение привода определяется управляющим сигналом.

Адаптация хода привода вызывается вручную нажатием на корпусе кнопки «Adaption», либо с помощью программного обеспечения PC-Tool.

Для заказа электропривода Belimo SR24A-MOD и уточнения всей интересующей информации звоните по телефону 8 (499) 201-22-47.

Оптовые цены и скидки обсуждаются индивидуально.

Гарантия на электропривод для шаровых кранов Belimo SR24A-MOD – 5 лет со дня покупки. Паспорт и сертификат соответствия прилагаются.

Электрическое подключение





Функционирование при работе в сети MP-Bus

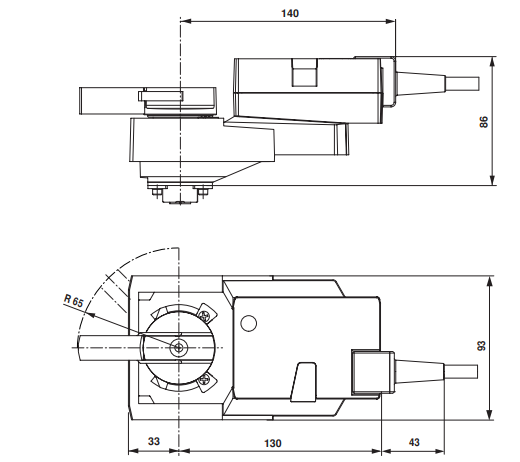

Габаритные размеры
