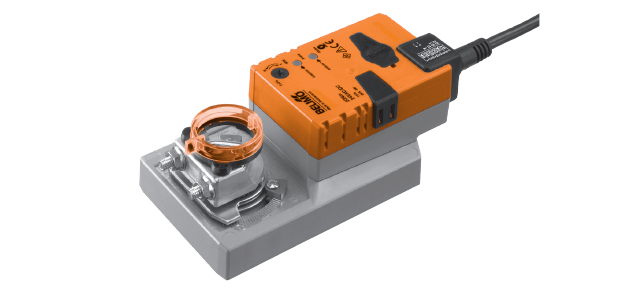

Электропривод Belimo SM24A-MOD применяется в системах обработки воздуха в технических зданиях и сооружениях.

• Момент силы двигателя – 20 Нм
• Напряжение номинал (Uном) – 24 В (постоянный/переменный ток)
• Режимы: модулирующий, коммуникативный, гибридный
• Функция преобразования сигнала от датчика
• Коммуникация: MP-Bus сети, BACnet MS/TP, Modbus RTU, обычный способ

Электропривод Belimo SM24A-MOD применяется в системах обработки воздуха в технических зданиях и сооружениях.

• Момент силы двигателя – 20 Нм
• Напряжение номинал (Uном) – 24 В (постоянный/переменный ток)
• Режимы: модулирующий, коммуникативный, гибридный
• Функция преобразования сигнала от датчика
• Коммуникация: MP-Bus сети, BACnet MS/TP, Modbus RTU, обычный способ

Технические характеристики



Электро-характеристики
Uном	24 В (постоянный/переменный ток), частота 50/60 Гц
Интервал Uном	19,2 – 28,8 В (переменный ток) / 21,6 -28,8 В (постоянный ток)
Потребление мощности	6 ВА – во время калибровки 3,5 Вт – во время работы 1,4 Вт – в состоянии покоя
Подключение к питанию	Кабельное, 100 см, 6 х 0,75 мм2
Функциональные характеристики
Минимальный момент силы двигателя	20 Нм, может снижаться от 25 до 75%
Коммуникативный контроль	MP-Bus сети, BACnet MS/TP, Modbus RTU
Рабочий диапазон Y	2 – 10 В (базовые настройки) / 0,5 – 10 В (настраивается индивидуально)
Обратная связь U	2 – 10 В, Imax = 1 мА (базовые настройки) / 0,5 - 8 В на старте, 2 – 10 В на финише (настраивается индивидуально)
Погрешность управления	+/- 5%
Направление движения привода	Выбирается переключателем 0/1 При Y = 0%: 0 - вращение против часовой стрелки, 1 – вращение по часовой стрелке
Управление вручную	Есть. Для вывода редуктора из зацепления нажать на кнопку, с опцией блокировки
Угол поворота привода	Макс. 95°. Для настройки и ограничения угла предусмотрены концевые упоры с обеих сторон
Время срабатывания	150 сек, для угла 90° (настраивается от 86 до 346 сек)
Адаптация хода привода	Ручная (автоматическая адаптация при вводе в эксплуатацию / выходе из режима ручного управления)
Шум в процессе работы	Макс. 45 дБ (А)
Контроль позиции	Съемный указатель (механич)
Безопасность эксплуатации
Защита от тока	3-й класс защиты – экстра-низкие напряжения
Протокол защиты корпуса	IP54
Электромагнитная совместимость	Директива 2014/30/EU
Uном импульсное	0,8 кВ
Температура внешней среды	–30°C … +50°C
Температура при хранении привода	–40°C … +80°C
Влажность воздуха относит.	95%, не конденсируется
Сервисное обслуживание	Не предусмотрено
Масса	1200 г



Описание

Принцип действия

Привод Belimo SM24A-MOD оснащен встроенным интерфейсом коммуникации по сетям MP-Bus, BACnet MS/TP, а также Modbus RTU. На основании поступающего цифрового сигнала привод принимает заданное положение.

Конвертация сигналов

К приводу Belimo SM24A-MOD можно подключить датчики (активные/пассивные/переключающие контакты), которые конвертируют аналоговый сигнал в цифровой, после чего сигнал может быть передан на шины систем MP-Bus, Modbus или BACnet.

Параметризация привода

От производителя привод Belimo SM24A-MOD поставляется с базовыми настройками для наиболее частых случаев использования. Возможна индивидуальная настройка отдельных параметров (времени срабатывания, угла поворота, диапазона аналогового сигнала и др.) с помощью устройств Belimo MFT-P либо ZTH EU.

Параметры связи шинных систем устанавливаются с помощью настройщика ZTH EU. При подаче напряжения на привод и нажатии на кнопку «Address» параметры связи сбрасываются до заводских настроек.

Быстрая адресация: адрес BACnet и Modbus можно установить в диапазоне от 1 до 16, используя кнопки на приводе. Выбранное значение добавляется к «Базовому адресу».

Гибридный режим (управление аналоговым сигналом + обратная связь по BACnet/Modbus)

При стандартном управлении через аналоговый сигнал BACnet или Modbus могут использоваться в качестве обратной связи о текущем положении привода Belimo SM24A-MOD.

Монтаж привода

В базовую комплектацию привода Belimo SM24A-MOD входит универсальный захват для установки. Что бы предотвратить поворот электропривода во время работы предусмотрен фиксатор, который стабилизирует привод.

Управление вручную

Управление вручную приводом Belimo SM24A-MOD осуществляется нажатием специальной кнопки на корпусе. Пока кнопка нажата или заблокирована, редуктор выведен из зацепления – привод отсоединен.

Надежность эксплуатации

Высокая степень защиты от перегрузки привода Belimo SM24A-MOD обеспечивается за счет автоматического отключения после прохождения финальных позиций.

Синхронизация и адаптация привода

При первой подаче напряжения на привод Belimo SM24A-MOD (ввод в эксплуатацию/выход из ручного управления), привод синхронизируется и переходит в базовое положение (0%). После этого положение привода определяется управляющим сигналом.

Адаптация хода привода вызывается вручную нажатием на корпусе кнопки «Adaption», либо с помощью программного обеспечения PC-Tool.

Для заказа электропривода Belimo SM24A-MOD, а также уточнения всей интересующей информации Вы можете звонить по телефону 8 (499) 201-22-47.

Оптовые цены и скидки обсуждаются персонально.

Гарантия на электропривод Belimo SM24A-MOD – 5 лет. Паспорт и сертификат соответствия прилагаются.

Электрическое подключение





Функционирование при работе в сети MP-Bus

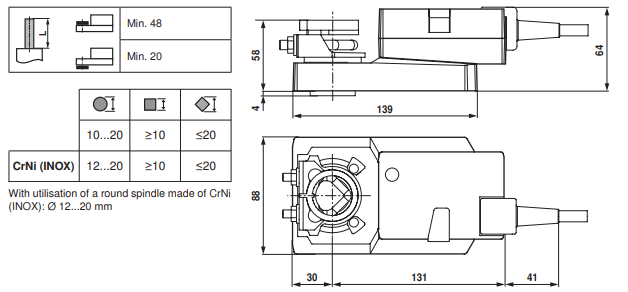

Габаритные размеры
