SF24A-MP (20 Нм) Приводы с охранной функцией

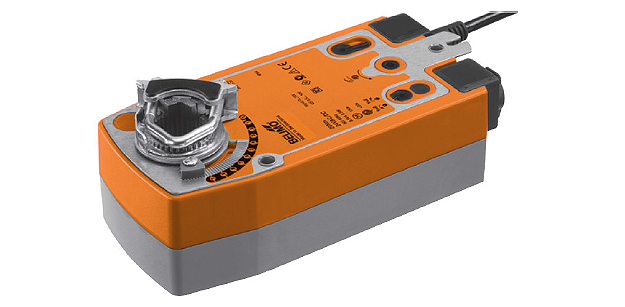

Приводы с охранной функцией SF24A-MP (20 Нм)

Многофункциональный электрический привод Belimo SF24A-MP применяется в сфере обработки и подготовки воздуха в помещениях. Устройство регулирует работу защитных заслонок с поверхностью около 4 кв.м. Оснащен возвратной пружиной.

  • Момент силы – 20 Нм
  • Напряжение номин (Unom) – 24 В
  • Управляется аналоговым сигналом от 0 до 10 В / обратная связь от 2 до 10 В (возможны индивидуальные настройки)
  • Коммуникация по MP-Bus сети

Многофункциональный электрический привод Belimo SF24A-MP применяется в сфере обработки и подготовки воздуха в помещениях. Устройство регулирует работу защитных заслонок с поверхностью около 4 кв.м. Оснащен возвратной пружиной.

  • Момент силы – 20 Нм
  • Напряжение номин (Unom) – 24 В
  • Управляется аналоговым сигналом от 0 до 10 В / обратная связь от 2 до 10 В (возможны индивидуальные настройки)
  • Коммуникация по MP-Bus сети

Технические характеристики

Электричество
Unom 24 В, 50/60 Гц
Интервал Unom 19,2 (21,6) – 28,8 В
Потребление мощности

11 ВА – в расчете

8,5 Вт (при 20 Нм) – в процессе работы

3,5 Вт – в нерабочем состоянии

Подключение питания Кабельное, длина 100 см, 1 х 0,75 мм2
Функциональность
Момент силы двигателя/пружины 20 Нм (минимум)
Управление (заводские настройки)

Сигнал Y (управ-й): 0 – 10 В, при R входа = 100 кОм

Интервал Y: 2 – 10 В

Сигнал U (обр. связь): 2 – 10 В, Imax = 0,5 мА

 Управление (пользовательские настройки)

Сигнал Y (управ-й): 0 – 32 В (возможно 3-позиционное упра-е)

Интервал Y: 0,5 -30 В на входе, 2,5 – 32 В на выходе

Сигнал U (обр. связь): 0,5 - 8 В на входе, 2,5 – 10 В на выходе

Погрешность хода +/- 5%
Направление поворота привода Реверсивное, настраивается установкой 0/1 (влево/вправо)
Управление вручную Есть. С помощью рукоятки и переключателя
Допустимый поворот Угол ≤ 95°. Задается с шагом 5%, начиная с 33%
Период срабатывания  Двигатель: 2,5 мин, для 95°
Пружина: 25-60 сек в зависимости от t (-30°С … +50°С)
Максимальный шум при работе Двигатель: max 40 дБ
Пружина: max 60 дБ
Индикатор позиции Механический
Безопасность эксплуатации
Защита от тока 3-й класс защиты, экстра-низкие U
Протокол защиты корпуса IP54
t окруж. среды при работе От –30°C до +50°C
Допустимая t для хранения От –40°C до +80°C
Влажность воздуха отн. 95%, без конденсации
Сервисное обслуживание Нет
Вес устройства 2 кг

Описание

Принцип управления

Управление электроприводом Belimo SF24A-MP может осуществляться 2 способами.

  1. Аналоговым сигналом в интервале от 0 до 10 В (по умолчанию, возможна индивидуальная настройка с помощью устройств ZTH GEN и Belimo MFT-P), согласно которому привод перемещается в нужную позицию. Текущую позицию привода показывает сигнал обратной связи U, который также может быть управляющим сигналом для других приводов.
  2. По сети MP-Bus. В данном случае необходимое положение привод принимает согласно цифровому сигналу, полученному от контроллера высшего уровня по MP-Bus сети. U сигнал в данном случае не отображает положение привода, а является лишь интерфейсом коммуникации.

Конвертация сигналов от датчика

Возможно подключение датчиков, передающих аналоговый сигнал, который конвертируется в цифровой с помощью MP привода, а затем через MP-Bus сеть передается в управляющую систему высшего уровня.

Установка привода на заслонку

Электропривод Belimo SF24A-MP поставляется вместе с универсальным захватом, с помощью которого устанавливается на заслонку. Для того, чтобы избежать произвольного поворота привода в процессе работы, он закрепляется фиксатором (также входит в базовую комплектацию).

Защита от перегрузок

В Belimo SF24A-MP обеспечивается высокая степень защиты от перегрузок при эксплуатации за счет автоматической остановки после прохождения финальных позиций.

Базовая позиция

Как только на электропривод Belimo SF24A-MP поступает напряжение, привод автоматически перемещается в базовую охранную позицию. Процесс занимает около 15 секунд.

Вы можете уточнить цену устройства и заказать Belimo SF24A-MP по телефону 8 (499) 201-22-47.

Скидки и оптовые цены обсуждаются индивидуально.

На электропривод Belimo SF24A-MP действует гарантия 5 лет. Паспорт и сертификат соответствия прилагаются.

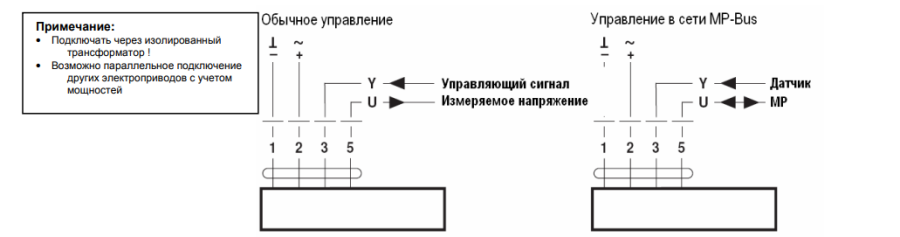

Электрическое подключение

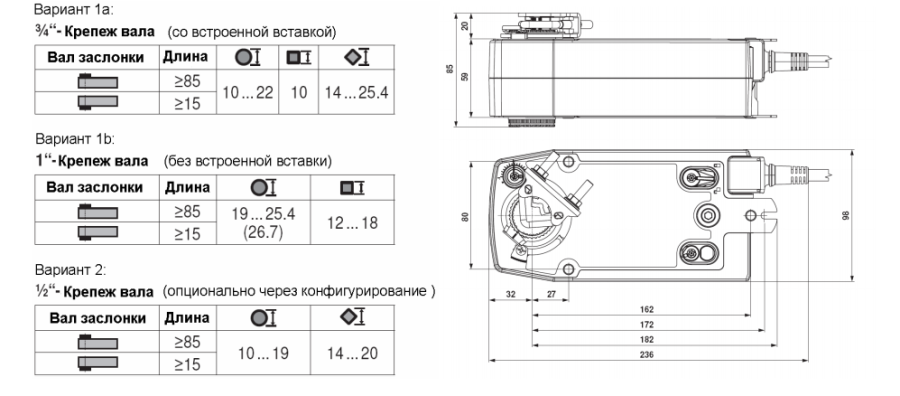

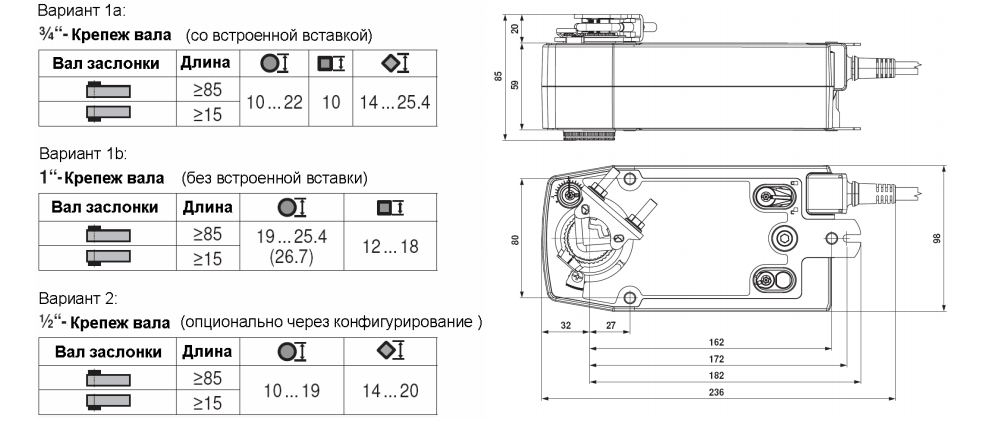

Габаритные размеры







Скачать PDF



Скачать PDF ( Кбайт)

Сертификат BELIMO (775 Кбайт)





Купить SF24A-MP (20 Нм) Приводы с охранной функцией цена которых снижена благодаря системе персональных скидок, Вы можете в компании ООО «МАPK» Если у Вас есть вопросы, связанные с SF24A-MP (20 Нм) Приводы с охранной функцией, обращайтесь к нашим специалистам по телефону, сотрудники компании ООО «MAPK» детально проконсультируют Вас, чтобы подобрать нужное Вам оборудование по самым выгодным условиям и срокам. Компания ООО «MАРK» занимается продажей оборудования BELIMO, в том числе и SF24A-MP (20 Нм) Приводы с охранной функцией, постоянно поддерживая в актуальном наличии на собственном складе самые востребованные позиции.
