LRF24-MP (4 Нм) Приводы для регулирующих шаровых кранов с охранной функцией

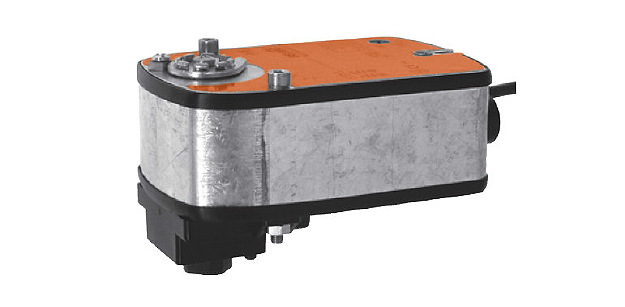

Приводы для регулирующих шаровых кранов с охранной функцией LRF24-MP (4 Нм)

Многофункциональный электропривод Belimo LRF24-MP используется в отоплении и сфере подготовки воздуха. Привод регулирует работу 2- и 3-ходовых регулирующих кранов шарового типа. Оснащен возвратной пружиной.

  • Вращающий момент – 4 Нм
  • Напряжение номин (Unom) - 24 В
  • Управляющий сигнал – аналоговый от 0 до 10 В; обратная связь от 2 до 10 В (по умолчанию, возможны персональные настройки)
  • Коммуникация через MP-Bus сеть
  • Опция конвертации аналогового сигнала от датчика
  • В случаях отключения питания пружина закрывает шаровой кран

Многофункциональный электропривод Belimo LRF24-MP используется в отоплении и сфере подготовки воздуха. Привод регулирует работу 2- и 3-ходовых регулирующих кранов шарового типа. Оснащен возвратной пружиной.

  • Вращающий момент – 4 Нм
  • Напряжение номин (Unom) - 24 В
  • Управляющий сигнал – аналоговый от 0 до 10 В; обратная связь от 2 до 10 В (по умолчанию, возможны персональные настройки)
  • Коммуникация через MP-Bus сеть
  • Опция конвертации аналогового сигнала от датчика
  • В случаях отключения питания пружина закрывает шаровой кран

Технические характеристики

Электричество
Unom 24 В, 50/60 Гц
Интервал Unom 19,2 (21,6) – 28,8 В
Потребление N

10 ВА – расчетное значение

6 Вт (при 4 Нм) – при работе

2,5 Вт – вне работы

Подключение к питанию Кабель, 100 см, 4 х 0,75 мм2
Функциональность
Вращающий момент двигателя/пружины (минимум) 4 Нм (при 24 В)
Управление (по умолчанию)

Сигнал Y (управляющий): 0 – 10 В, R на входе = 100 кОм
Интервал работы Y: 2 – 10 В

Сигнал U (обр. связь): 2 – 10 В, Imax = 0,5 мА

Управление (пользовательские настройки)

Сигнал Y (управляющий): 3-позиционная схема

Интервал работы Y: 0,5 - 30 В (старт), 2,5 – 32 В (финиш)

Сигнал U (обр. связь): 0,5 – 8 В (старт), 2 – 10 В (финиш)

Погрешность хода Отклонение +/- 5%
Поворот привода Двигатель: Направление установкой left/right
Пружина: В случаях отключения питания кран закрыт
Поворот привода при Y = 0 Зависит от положения переключателя лево/право
Управление вручную Есть. За счет поворотного ручного ключа
Допустимый угол поворота ≤ 95° (ограничение упорами)
Период срабатывания  Двигатель: 2,5 минуты (угол 90°)
Пружина: 16-60 сек, зависит от t (-30°C … +50°C)
Шум при работе Двигатель: макс. 45 дБ
Пружина: около 62 дБ
Индикатор позиции Механический
Безопасность эксплуатации
Защита от тока Экстра-низкие U (III класс)
Протокол защиты корпуса По протоколу IP42, вне зависимости от позиции установки
t окруж. воздуха  От –30°C до +50°C
t рабочей среды в кране От +5°C до +100°C
t хранения привода От –40°C до +80°C
Относительная влажность 95%, конденсата нет
Сервисная поддержка Нет
Масса 1,5 кг

Описание

Управление приводом

Есть 2 варианта управления приводом Belimo LRF24-MP.

  1. Стандартное управление

Привод занимает нужное положение в соответствии с аналоговым сигналом от 0 до 10 В (по умолчанию, возможна индивидуальная настройка устройствами MFT-H или Belimo MFT-P. Текущую позицию поворота привода показывает сигнал U (обрат. связь). Также сигнал U может выступать управляющим сигналом для других приводов.

  1. По сети MP-Bus.

Привод принимает необходимое согласно цифровому сигналу, полученному от контроллера высшего уровня по MP-Bus сети. U сигнал в данном случае не отображает положение привода, а является лишь интерфейсом коммуникации.

Одновременно с началом эксплуатации привода взводится возвратная пружина, которая в случае экстренного отключения питания вернет заслонку в первоначальную позицию охрану.

Конвертация сигнала от датчика

Можно подключить датчики (активные/пассивные/передающие контакты), которые передают аналоговый сигнал. Затем с помощью MP привода  этот сигнал конвертируется в цифровой и передается по MP-Bus сети в систему управления высшего уровня.

Процесс монтажа

В базовую комплектацию Belimo LRF24-MP входит универсальный захват для установки привода на кран. Чтобы предотвратить произвольный поворот привода в процессе работы, он закрепляется фиксатором.

Надежность эксплуатации

Устройство Belimo LRF24-MP надежно защищено от перегрузки благодаря опции автоматической остановки сразу, как только будут пройдены финальные позиции.

Базовая позиция

При поступлении питания на Belimo LRF24-MP привод автоматически перемещается в базовую охранную позицию. Процесс занимает около 15 сек.

Заказать привод Belimo LRF24-MP и уточнить всю необходимую информацию можно по телефону 8 (499) 201-22-47.

Скидки и оптовые цены обсуждаются индивидуально.

На электропривод Belimo LRF24-MP действует гарантия 5 лет. Паспорт и сертификат соответствия прилагаются.

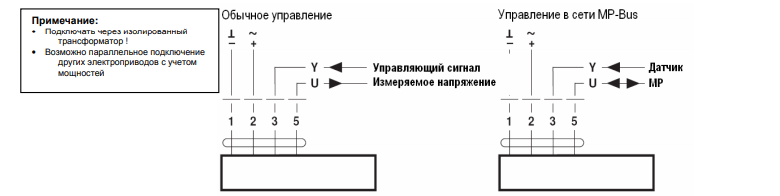

Электрическое подключение

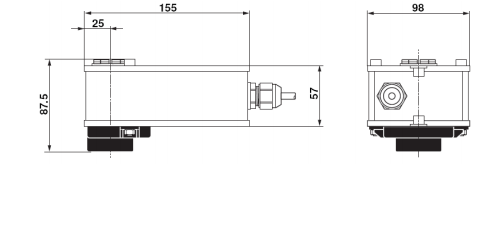

Габаритные размеры







Скачать PDF



Скачать PDF ( Кбайт)

Сертификат BELIMO (775 Кбайт)
