LM24A-MP (5 Нм) Приводы воздушных клапанов

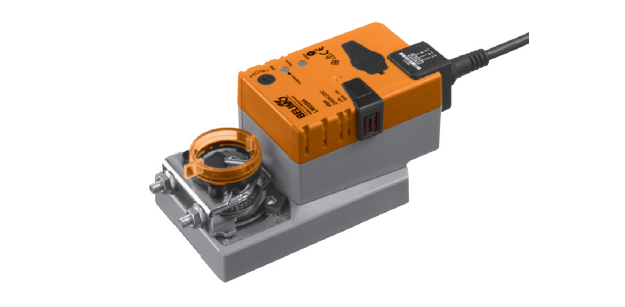

Приводы воздушных клапанов LM24A-MP (5 Нм)

Многофункциональный электропривод Belimo LM24A-MP используется в системах обработки и подготовки воздуха в сооружениях строительного назначения. Устройство управляет защитными заслонками с поверхностью около 1 м2.

  • Вращающий момент двигателя – 5 Нм
  • Напряжение (Unomin) – 24 В AC/DC
  • Управляется аналоговым сигналом от 0 до 10 В / обратная связь от 2 до 10 В (возможны персональные настройки)
  • Коммуникация по MP-Bus сети
  • Опция преобразования сигнала от датчика (аналогового в цифровой)

Многофункциональный электропривод Belimo LM24A-MP используется в системах обработки и подготовки воздуха в сооружениях строительного назначения. Устройство управляет защитными заслонками с поверхностью около 1 м2.

  • Вращающий момент двигателя – 5 Нм
  • Напряжение (Unomin) – 24 В AC/DC
  • Управляется аналоговым сигналом от 0 до 10 В / обратная связь от 2 до 10 В (возможны персональные настройки)
  • Коммуникация по MP-Bus сети
  • Опция преобразования сигнала от датчика (аналогового в цифровой)

Технические характеристики



Электричество
Unomin 24 В, частота тока 50/60 Гц
Интервал Unomin 19,2 (21,6) – 28,8 В
Потребление N

5 ВА – расчет параметр

2,5 Вт  – в процессе работы

1,3 Вт – в нерабочем состоянии
Присоединение к питанию Кабелем, длина 100 см, 4 х 0,75 мм2
Одновременное управление Есть
Функциональность
Вращающий момент миним. 5 Нм (минимум), варьируется от 25 до 75%
Управляющие сигналы (по умолчанию)

Сигнал Y: 0 – 10 В, R на входе = 100 кОм

Интервал работы Y: 2 – 10 В

Сигнал U (обр. связь): 2 – 10 В, Imax = 0,5 мА

Управляющие сигналы (индивидуальные настройки) Интервал работы Y (управ-й): 0,5 -30 В (старт), 2,5 – 32 В (финиш)
Сигнал U (обр. связь): 0,5 - 8 В (старт), 2,5 – 10 В (финиш)
Отклонение сигнала +/- 5%
Вращение привода Реверсивное направление, задается 0/1 установкой (против/по часовой стрелке)
Управление вручную Есть. Активируется нажатием кнопки, блокировка
Допустимый угол поворота привода ≤ 95°. Для настройки и ограничения угла предусмотрены механич. упоры
Период срабатывания 2,5 мин, для угла 90° (настраивается от 35 с до 2,5 мин)
Шум двигателя в работе ≤ 35 дБ
Индикатор позиции Указатель механич., снимается
Безопасность эксплуатации
Защита от поражения тока 3-й класс защиты, экстра-низкие U
Защита корпуса IP54 протокол
ЭМС Директива 2014/30/EU
Unomin импульсное 0,8 кВ
t окруж. среды при работе –30°C … +50°C
t для хранения –40°C … +80°C
Относительная влажность 95%, без конденсации
Поддержка сервисной службы Нет
Масса 560 г



Описание

Управление приводом

Предусмотрены 2 варианта управления приводом Belimo LM24A-MP.

  1. Аналоговым сигналом от 0 до 10 В, в соответствии с которым привод занимает нужное положение. Текущее положение привода электронным способом показывает сигнал U, который также может являться управляющим сигналом для других приводов.

С помощью устройств ZTH EU либо Belimo MFT-P входные/выходные параметры сигналов Y и U могут быть заданы в соответствии с пользовательскими настройками.

  1. Через MP-Bus сеть. Привод принимает необходимое положение на основании цифрового сигнала, переданного от контроллера высшего уровня через MP-Bus сеть. Сигнал обратной связи не показывает положение привода, а лишь выступает в качестве интерфейса коммуникации.

Конвертация сигналов от датчика

Возможно подключение датчиков, передающих аналоговый сигнал, который конвертируется в цифровой с помощью MP привода, а затем через MP-Bus сеть передается в управляющую систему высшего уровня.

Установка привода

Электропривод Belimo LM24A-MP поставляется вместе с универсальным захватом, с помощью которого устанавливается на заслонку. Во избежание поворота привода в процессе работы, он закрепляется фиксатором (также входит в базовую комплектацию).

Надежность эксплуатации

В Belimo LM24A-MP обеспечивается высокая степень защиты от перегрузок при эксплуатации за счет автоматической остановки после прохождения заданных позиций.

Базовая позиция

Как только на электропривод Belimo LM24A-MP поступает напряжение, привод автоматически перемещается в базовую охранную позицию. Процесс занимает около 15 секунд.

Вы можете уточнить цену устройства и заказать Belimo LM24A-MP по телефону 8 (499) 201-22-47.

Скидки и оптовые цены обсуждаются индивидуально.

Гарантия на электропривод Belimo LM24A-MP -  5 лет. Паспорт и сертификат соответствия прилагаются.

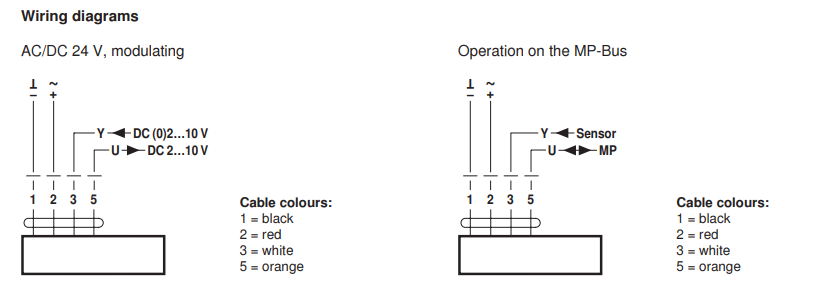

Электрическое подключение

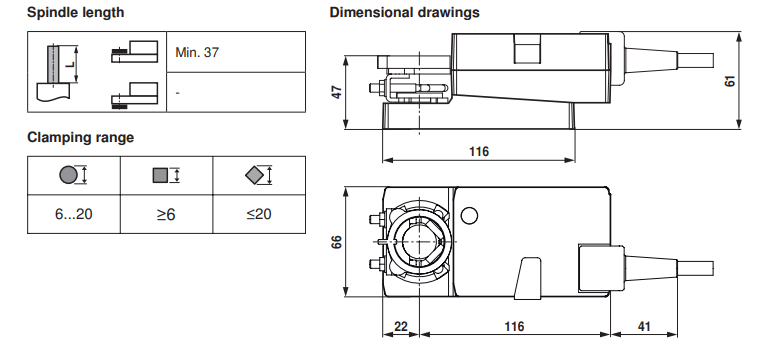

Габаритные размеры

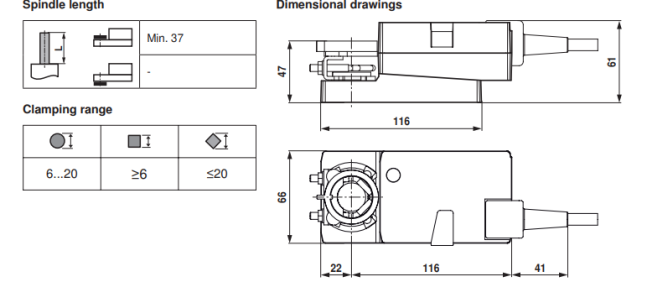

Габаритные размеры LM24A-SR



Варианты приводов





Скачать PDF (261 Кбайт)

Сертификат BELIMO (775 Кбайт)
