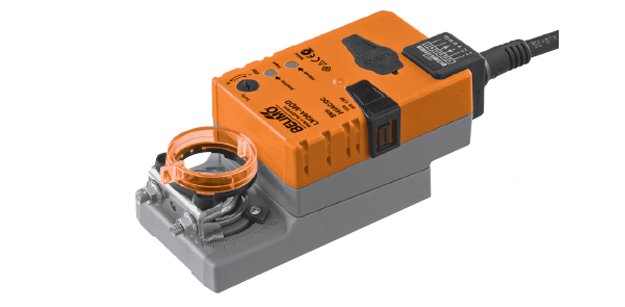

Многофункциональный электропривод Belimo LM24A-MOD предназначен для управления клапанами в системах обработки воздуха в технических зданиях и сооружениях.

• Вращающий момент двигателя – 5 Нм
• Напряжение (Unomin) – 24 В (постоянный/переменный ток)
• Режимы: управляющий модулирующий, коммуникативный, гибридный
• Коммуникативный контроль: MP-Bus сети, BACnet MS/TP, Modbus RTU, стандартный способ
• Опция преобразования сигнала от датчика (аналогового в цифровой)

Многофункциональный электропривод Belimo LM24A-MOD предназначен для управления клапанами в системах обработки воздуха в технических зданиях и сооружениях.

• Вращающий момент двигателя – 5 Нм
• Напряжение (Unomin) – 24 В (постоянный/переменный ток)
• Режимы: управляющий модулирующий, коммуникативный, гибридный
• Коммуникативный контроль: MP-Bus сети, BACnet MS/TP, Modbus RTU, стандартный способ
• Опция преобразования сигнала от датчика (аналогового в цифровой)

Технические характеристики



Электричество
Unomin	24 В (постоянный/переменный ток), частота тока 50/60 Гц
Интервал Unomin	19,2 – 28,8 В (переменный ток) / 21,6 -28,8 В (постоянный ток)
Потребление N	5 ВА – во время калибровки 2,5 Вт – во время работы 1,3 Вт – в состоянии покоя
Способ подключения к питанию	С помощью кабеля, длина 100 см, 6 х 0,75 мм2
Функциональность
Минимальный вращающий момент	5 Нм, варьируется от 25 до 75%
Коммуникативный контроль	MP-Bus сети, BACnet MS/TP, Modbus RTU
Диапазон работы сигнала Y	2 – 10 В (базовые настройки) / 0,5 – 10 В (настраивается)
Сигнал обратной связи U	2 – 10 В, Imax = 1 мА (базовые настройки) / 0,5 - 8 В на старте, 2,5 – 10 В на выходе (настраивается)
Отклонение хода	+/- 5%
Направление движения привода	Задается 0 /1 установкой При Y = 0%, позиция 0 для вращения против часовой стрелки, 1 – для вращения по часовой
Режим ручного управления	Есть. Активируется нажатием кнопки, опция блокировки
Максимальный угол поворота	≤ 95°. Для настройки и ограничения угла предусмотрены концевые упоры
Время срабатывания	2,5 мин, для угла 90° (настраивается от 35 с до 2,5 мин)
Адаптация хода привода	Ручная (автоматическая адаптация при начале эксплуатации / выходе из режима ручного управления)
Максимальный шум при работе	35 дБ (А)
Контроль позиции	Указатель механич., снимается
Безопасность эксплуатации
Класс защиты от поражения током	III – только для низких напряжений
Протокол защиты корпуса	IP54
ЭМС	Директива 2014/30/EU
Unomin импульсное	0,8 кВ
t окруж. среды при работе	–30°C … +50°C
t для хранения	–40°C … +80°C
Относительная влажность	95%, без конденсации
Поддержка сервисной службы	Нет
Вес устройства	0,65 кг



Описание

Принцип управления

Устройство Belimo LM24A-MOD оснащено интегрированным интерфейсом коммуникации по MP-Bus сети, BACnet MS/TP и Modbus RTU. Электропривод принимает необходимое положение на основании цифрового сигнала от управляющей системы.

Конвертация сигналов от датчика

Возможно подключение конвертирующих датчиков (активных/пассивных/переключающих контактов). Таким образом аналоговый сигнал может быть оцифрован и передан на шины систем MP-Bus, Modbus или BACnet.

Параметризация

Привод Belimo LM24A-MOD поставляется от производителя с базовыми настройками для наиболее общих ситуаций эксплуатации. Возможна индивидуальная настройка отдельных параметров (время срабатывания, угол поворота и др.) с помощью устройств Belimo MFT-P и ZTH EU.

Параметры связи шинных систем устанавливаются с помощью настройщика ZTH EU. При подаче напряжения на привод и нажатии на кнопку «Address» параметры связи сбрасываются до заводских настроек.

Быстрая адресация: адрес BACnet и Modbus можно установить в диапазоне конфигурации от 1 до 16, используя кнопки на приводе. Выбранное значение добавляется к «Базовому адресу».

Комбинация аналоговый сигнал – коммуникация (гибридный режим)

При стандартном управлении через аналоговый сигнал в интервале от 0 до 10 В BACnet или Modbus может использоваться в качестве обратной связи о текущем положении привода Belimo LM24A-MOD.

Установка привода

Belimo LM24A-MOD поставляется вместе с универсальным захватом для установки на клапан. Во избежание поворота привода в процессе работы, он закрепляется фиксатором.

Режим ручного управления

Перевод на ручное управления привода Belimo LM24A-MOD осуществляется нажатием кнопки на корпусе. После этого редуктор выводится из зацепления до тех пор, пока кнопка нажата или заблокирована.

Надежность эксплуатации

В Belimo LM24A-MOD обеспечивается высокая степень защиты от перегрузок при эксплуатации за счет автоматической остановки после прохождения заданных позиций.

Синхронизация и адаптация привода

Как только на привод Belimo LM24A-MOD поступает напряжение в 1-й раз, т.е. при вводе в эксплуатацию, он синхронизируется и переходит в базовое положение (0%). После этого положение привода определяется управляющим сигналом.

Адаптация хода привода вызывается вручную нажатием на корпусе кнопки «Adaption», либо с помощью программного обеспечения PC-Tool.

Вы можете уточнить цену устройства и заказать привод Belimo LM24A-MOD по телефону 8 (499) 201-22-47.

Оптовые цены и предоставление скидок на устройство Belimo LM24A-MOD обсуждаются персонально.

Гарантия на электропривод Belimo LM24A-MOD – 5 лет. Паспорт и сертификат соответствия прилагаются.

Электрическое подключение





Функционирование при работе в сети MP-Bus

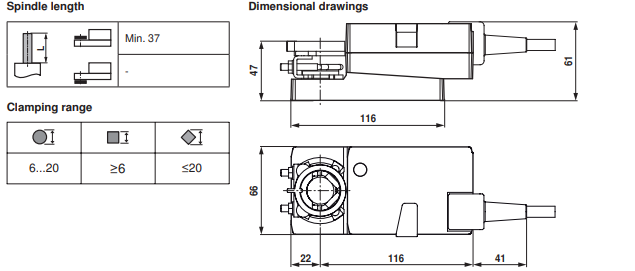

Габаритные размеры





Скачать PDF



Скачать PDF (261 Кбайт)

Сертификат BELIMO (775 Кбайт)
