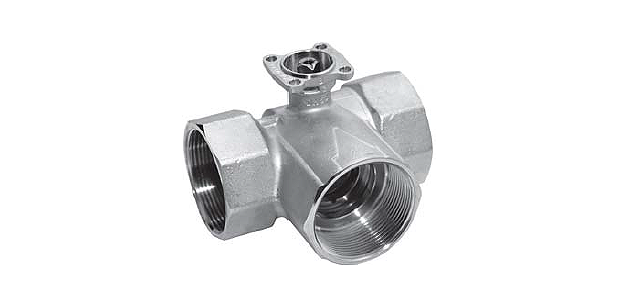

Перекидной шаровой кран Belimo R3020-BL2 с внутренней резьбой. Сфера применения – отопительные и вентиляционные системы, кондиционирование воздуха. Диаметр – 20 мм.

Для плавной регулировки водного потока. 3-х ходовой.

Перекидной шаровой кран Belimo R3020-BL2 с внутренней резьбой. Сфера применения – отопительные и вентиляционные системы, кондиционирование воздуха. Диаметр – 20 мм.

Для плавной регулировки водного потока. 3-х ходовой.

Технические характеристики



Функциональные характеристики:
Необходимая рабочая среда	Вода и водно-гликолевые растворы с процентным содержанием гликоля не более 50%. Открытые и закрытые системы
Температурный диапазон рабочей среды	От –10 °С до +100°С
Давление номин. (Ps)	1600 кПа
Давление дифференц. (ΔPmax)	350 кПа; режим «без шума» – 200 кПа
Давление запир. (ΔPs)	500 кПа
Пропускная способность максимальная (Kvs max)	11 м3 в час
Класс герметичности	А, полностью герметичен в канале А-АВ
Трубное соединение	Резьба внутренняя
Угол поворота крана	Макс. 90 ° (рабочий интервал - 15-90 °)
Положение установки	Рассматривается по отношению к штоку – от вертикального до горизонтального
Обслуживание и поддержка	Не предусмотрено
Материалы:
- Тело (штампованное), шток и конус	Никелевая латунь
- Уплотнительный элемент	Шток – EPDM кольцо Шар – PTFE кольцо (DN 20 Витон)



Описание

Принцип работы

Управление клапаном регулировки воды в модели Belimo R3020-BL2, происходит посредством электрического привода. Посылая соответствующую команду на внутренний шар - регулирующее устройство в кране - привод поворачивает его по заданному направлению: против часовой стрелки – «открыто», по часовой стрелке – «закрыто». Управление электроприводом осуществляется специальным контроллером при помощи посылаемых сигналов типа 0-10 В (аналоговый стандарт) либо трехпозиционного (импульсный).

При выборе подходящего привода необходимо внимательно изучить все технические параметры крана Belimo R3020-BL2, главным образом характеристики муфты.

Характеристика водного потока

В 3-х ходовом шаровом кране Belimo R3020-BL2 конструкция предусматривает корректирующий диск, благодаря которому характеристика потока воды является равно-процентной.

Более полную информацию по шаровому перекидному крану Belimo R3020-BL2 и его стоимости уточняйте у наших специалистов по телефону 8 (499)01 22-47.

Персонально готовы к обсуждению скидок и цен на оптовые поставки Belimo R3020-BL2.

На данную модель кранов Belimo действует стандартная 5-ти летняя гарантия со дня приобретения. Паспорт изделия и сертификат соответствия прилагаются.

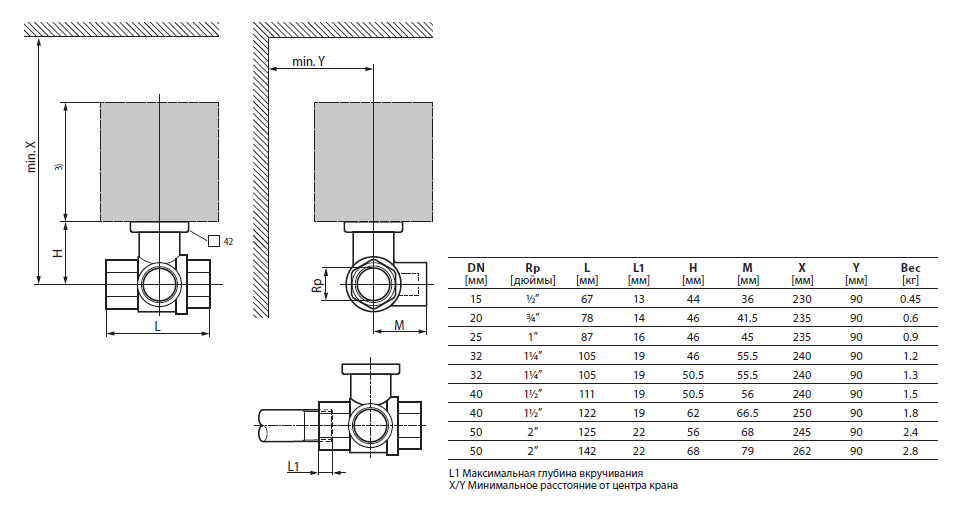

Габаритные размеры
