Поворотный электрический привод Belimo NRQ24A разработан для управления шаровыми кранами. Предусмотрена функция аварийного управления. IP 54, III класс защиты. Минимальный вращающий момент = 8 Нм. Напряжение 24 В.

Поворотный электрический привод Belimo NRQ24A разработан для управления шаровыми кранами. Предусмотрена функция аварийного управления. IP 54, III класс защиты. Минимальный вращающий момент = 8 Нм. Напряжение 24 В.

Технические характеристики



Характеристики по электричеству
Uном / Диапазон Uном	24В; 19,2В...28,8В  / 21,6В...28,8В
Частота	50/60 Гц
N	8 ВА – N расчетная 12 Вт – N во время работы 1,5 Вт – N в покое
Тип соединения	При помощи кабеля: 1м , 3 х 0,75 мм2
Возможность подключения параллельно 2-х приводов	Предусмотрена
Функциональные характеристики
Миним. вращающий момент	8 Нм при Uном = 24 В
Режим управления вручную	Предусмотрен. Нажатие на кнопку самовозврата выводит из зацепления редуктор. Функция ручной блокировки
Время срабатывания привода	9 с, при угле установки = 90 º
Максимально допустимый уровень шума	52 дБ
Характеристики по безопасности
Защита от поражения током	Класс III (низкие напряжения), IP54 независимо от положения установки привода
Диапазон t внешней среды	0...+40ºС (50ºС)* * При t от 40 ºС до 50ºС привод можно использовать с ограничениями
t хранения привода	-40...+80º С
Влажность воздуха	Относительная не более 95%, конденсат не образуется
Тех. поддержка	Не предусмотрена
Габариты
Вес	Около 1,8 кг

Условные обозначения:

U_ном – номинальное давление

N - мощность

Описание

Установка привода и запуск привода

На шаровой кран поворотный электропривод BELIMO NRQ24A устанавливается одним винтом. Шаг установки привода на кран равный 90 º позволяет выбирать как горизонтальное, так и вертикальное установочное положение. На указателе положения привода BELIMO NRQ24A есть встроенное устройство для монтажа.

Настройка угла поворота привода происходит с помощью специально предусмотренных механических упоров.

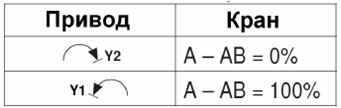

В момент приведения привода BELIMO NRQ24A в действие в первый раз, т.е. при подаче электропитания, либо после его перевода в режим ручного управления, привод занимает свое заводское начальное положение (см. рисунок ниже).

Далее привод занимает то положение, которое продиктует редуктор через управляющий сигнал.

Управление в ручном режиме

В электроприводе BELIMO NRQ24A предусмотрена также возможность ручного управления. Для вывода редуктора из зацепления необходимо нажать кнопку на приводе с функцией самовозврата.

Надежность и безопасность

В приводе BELIMO NRQ24A предусмотрена опция автоматического отключения по достижения финальных позиций, без конечных выключателей. За счет этого обеспечивается полная защита от перегрузок и высокая функциональная надежность устройства.

Узнать стоимость поворотного привода BELIMO типа NRQ24A и совершить покупку Вы можете у наших операторов по телефону 8 (499) 201-22-47.

Возможно индивидуальное обсуждение предоставления скидок и специальных цен на оптовые заказы.

На поворотные электроприводы BELIMO NRQ24A действует стандартная гарантия 5 лет. К изделию прилагаются технический паспорт и сертификат соответствия.

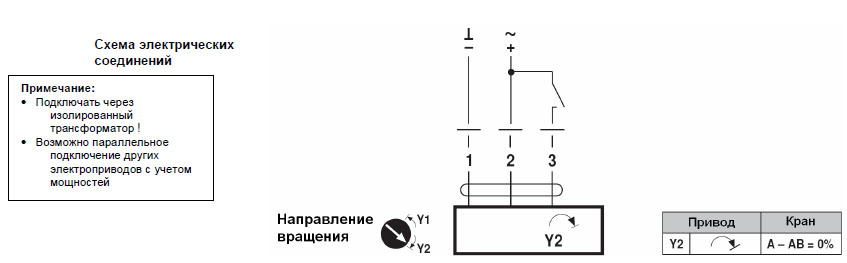

Электрическое подключение

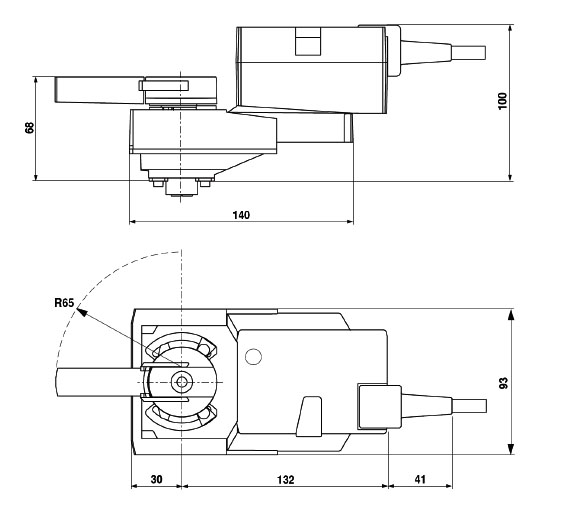

Габаритные размеры
