Привод для установки на шаровой кран, IP54.

• Крутящий момент 10 Нм
• Номинальное напряжение 24 В ~/=
• Управление откр./закр. или 3-позиционное =
• 1 встроенный вспомогательный переключатель

Привод для установки на шаровой кран, IP54.

• Крутящий момент 10 Нм
• Номинальное напряжение 24 В ~/=
• Управление откр./закр. или 3-позиционное =
• 1 встроенный вспомогательный переключатель



Технические характеристики

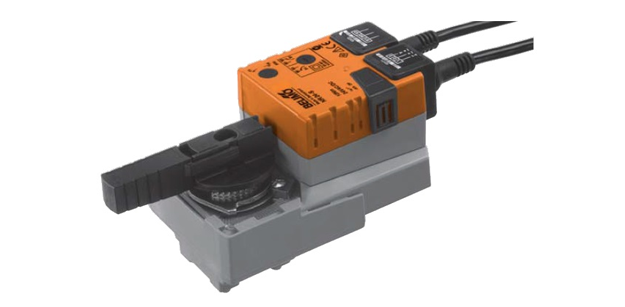

Поворотный электропривод БЕЛИМО NR24A-S для шаровых кранов.

Номинальное напряжение	24 В~ 50/60 Гц / 24 B=
Диапазон номинального напряжения	19,2…28,8 В ~ / 21,6…28,8 В=
Расчетная мощность	3,5 ВА
Потребляемая мощность: — во время вращения — в состоянии покоя	1,5 Вт при номинальном крутящем моменте 0,2 Вт
Соединение Двигатель Вспом. перекл. NR24A-S	Кабель: 1 м, 3×0,75 мм2 Кабель: 1 м, 3×0,75 мм2
Вспомогательный переключатель для NR24A-S	1×ОСДП, 1 мА…3(0.5) А, 250 В~ (настраиваемый 0…100% )
Параллельное подключение	Есть (с учетом мощностей)
Крутящий момент (номинальный)	Мин. 10 Нм при номинальном напряжении
Ручное управление	Редуктор выводится из зацепления при помощи кнопки с самовозвратом, ручная блокировка
Время поворота	90 с / 90 °
Уровень шума	Макс. 35 дБ
Индикация положения	Механическая
Класс защиты	III для низких напряжений
Степень защиты корпуса	IP54
Температура окружающей среды	0…+50 °С
Температура теплоносителя	+5…+120 °С (в шаровом кране ) –10 °С с подогревом штока крана
Температура хранения	–40…+80 °С
Влажность окружающей среды	95% отн., не конденсир.
Техническое обслуживание	Не требуется
Вес	≈ 800 г NR24A-S; ≈ 750 г NR24A



Описание

Управление

Поворотный электропривод BELIMO NR24A-S управляется по 2-проводной или 1-проводной схеме. Простая установка при помощи одного винта. Положение установки электропривод NR24A-S по отношению к крану может выбираться с шагом 90°.

Ручное управление

Возможно ручное управление привод для клапанов BELIMO NR24A-S при помощи кнопки с самовозвратом (при нажатой кнопке редуктор выводится из зацепления)

Настройка угла поворота

Настройка угла поворота поворотный электропривод БЕЛИМО NR24A-S осуществляется с помощью механических упоров.

Высокая функциональная надежность

Электропривод защищен от перегрузки, не требует конечных выключателей, останавливается автоматически при достижении конечных положений.

Гибкая система сигнализации

Belimo NR24A-S поворотный привод Белимо оснащены одним настраиваемым 0…100% переключателем.

Купить привод БЕЛИМО NR24A-S а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47.

Скидки и оптовые цены на электропривод БЕЛИМО NR24A-S мы обсуждаем индивидуально.

На поворотный привод клапана BELIMO NR24A-S распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

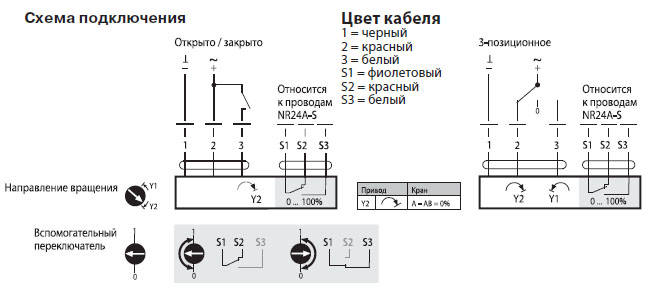

Электрическое подключение

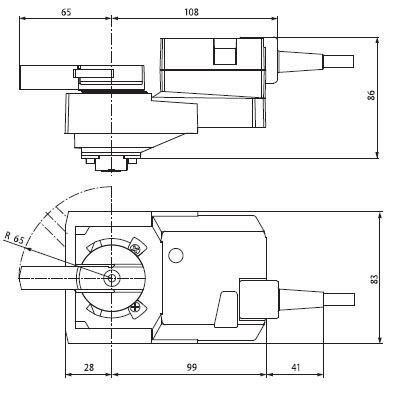

Габаритные размеры
