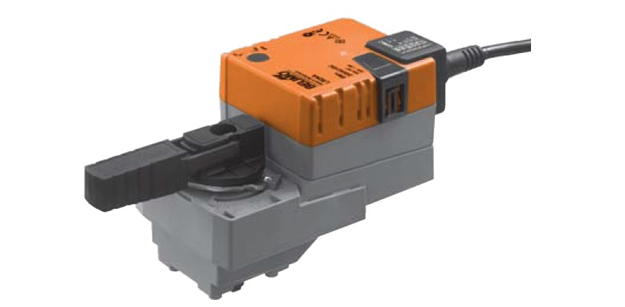

Привод для установки на шаровой кран, IP54.

• Поворотные электроприводы для 2- и 3-ходовых кранов
• Крутящий момент 4 Нм
• Номинальное напряжение 24 В~/=
• Управление: откр./закр.
• Время поворота 9 секунд

Привод для установки на шаровой кран, IP54.

• Поворотные электроприводы для 2- и 3-ходовых кранов
• Крутящий момент 4 Нм
• Номинальное напряжение 24 В~/=
• Управление: откр./закр.
• Время поворота 9 секунд



Технические характеристики

Поворотный электропривод БЕЛИМО LRQ24A для шаровых кранов.

Electrical data
Nominal voltage	AC/DC 24 V
Nominal voltage frequency	50/60 Hz
Nominal voltage range	AC 19.2...28.8 V / DC 19.2...28.8 V
Power consumption in operation	13 W
Power consumption in rest position	2 W
Power consumption for wire sizing	23 VA
Power consumption for wire sizing note	Imax 20 A @ 5 ms
Connection supply / control	Cable 1 m, 3 x 0.75 mm²
Parallel operation	Yes (note the performance data)
Functional data
Torque motor	Min. 4 Nm
Manual override	Gear disengagement with push-button, can be locked
Running time motor	9 s / 90°
Adaption setting range manua	l (automatic on first power-up)
Sound power level motor	45 dB(A)
Position indication	Mechanically, pluggable
Safety
Protection class IEC/EN	III Safety extra-low voltage
Protection class UL	UL Class 2 Supply
Degree of protection IEC/EN	IP54
Degree of protection NEMA/UL	NEMA 2, UL Enclosure Type 2
EMC	CE according to 2004/108/EC
Certification IEC/EN	IEC/EN 60730-1 and IEC/EN 60730-2-14
Certification UL	cULus according to UL 60730-1A, UL 60730-2-14 and CAN/CSA E60730-1:02
Mode of operation	Type 1
Rated impulse voltage supply / control	0.8 kV
Control pollution degree	3
Ambient temperature	-30...40°C
Ambient temperature note	Caution: +40...+50°C utilisation possible only under certain restrictions. Please contact your supplier.
Non-operating temperature	-40...80°C
Ambient humidity	95% r.h., non-condensing
Maintenance	Maintenance-free
Weight
Weight approx.	0.92 kg



Описание

Простая установка

Поворотный электропривод BELIMO LRQ24A простая установка на шаровой кран при помощи одного винта. Положение установки по отношению к шаровому крану может выбираться с шагом 90 °.

Ручное управление

Привод для клапанов BELIMO LRQ24A возможно ручное управление при помощи

кнопки с самовозвратом (при нажатой кнопке редуктор выводится из зацепления).

Настраиваемый угол поворота

Угол поворота поворотный электропривод БЕЛИМО LRQ24A настраивается при помощи механических упоров.

Высокая функциональная надежность

Belimo LRQ24A поворотный привод Белимо защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.

Сигнал обратной связи U5

Рабочий диапазон поворота шара Belimo LRQ24A поворотный привод Белимо ограничен граничным кольцом. Кольцо уменьшает угол поворота с 95° до 90°. В этом случае обратного сигнала U5 в закрытом положении будет около 0.3 В.

Основное положение

При первой подаче напряжения, т.е. начального ввода в действие или после нажатия кнопки ручного управления, привод первоначально перемещается в основное положение.

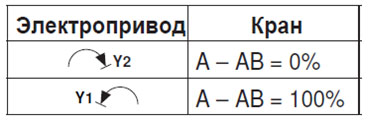

Заводская настройка: Y2

После этого привод перемещается в положение, заданное управляющим сигналом.

Купить привод БЕЛИМО LRQ24A а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47.

Скидки и оптовые цены на электропривод БЕЛИМО LRQ24A мы обсуждаем индивидуально.

На поворотный привод клапана BELIMO LRQ24A распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

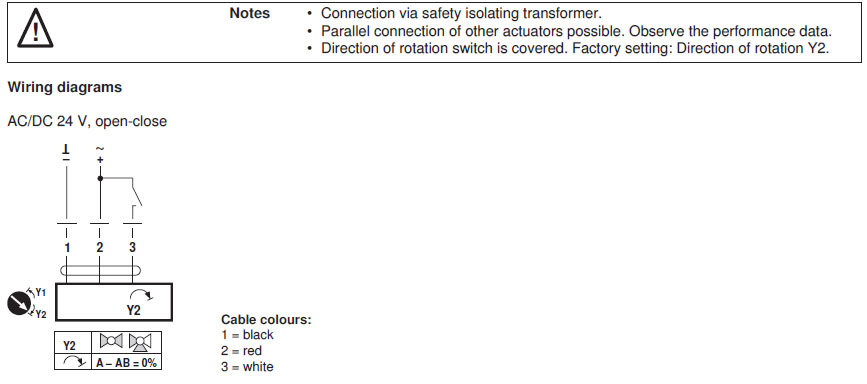

Электрическое подключение

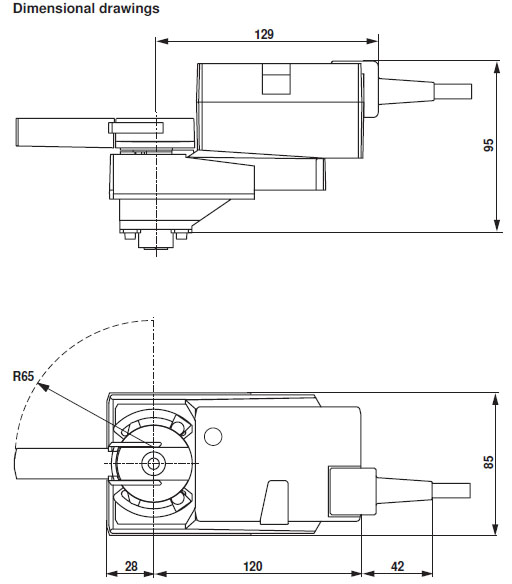

Габаритные размеры
