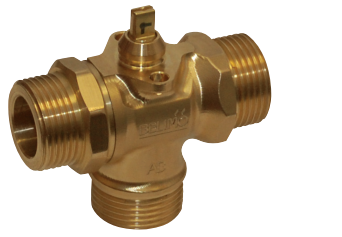

Шаровой кран Belimo C520Q-J предназначен для регулирования подачи рабочей среды в системах отопления и обработки воздуха. Кран трехходовой, с наружной резьбой.

• Условный внутренний диаметр (DN) - 2 см
• Для закрытых и открытых контуров рабочей среды
• Простая установка привода без дополнительного оборудования

Шаровой кран Belimo C520Q-J предназначен для регулирования подачи рабочей среды в системах отопления и обработки воздуха. Кран трехходовой, с наружной резьбой.

• Условный внутренний диаметр (DN) - 2 см
• Для закрытых и открытых контуров рабочей среды
• Простая установка привода без дополнительного оборудования

Технические характеристики



Технические характеристики
Рабочая среда	Вода (холодная/горячая) и гликолевые растворы (содержание гликоля максимум 1/2 раствора)
Температура рабочей среды	От +2°С до +90°С
Ps (давление номин.), кПа	1600
ΔPmax (давление диффер.), кПа	280 - нормальный режим
ΔPmax (давление диффер.), кПа	50 - бесшумный режим
ΔPs (давление запирания), кПа	280
Допустимая утечка среды	Кран полностью герметичен (класс А)
Соединение с трубой	С помощью наружной резьбы
Допустимый угол поворота	90º
Позиции установки относительно штока	2 варианта: горизонтально и вертикально
Сервис	Не требуется
Материалы деталей крана
Корпус крана	Латунный
Шток крана	Латунный
Элемент запирания	Латунный, с хромированием
Уплотнительные материалы штока / шара	Каучуковое о-образное кольцо (EPDM) / Каучуковое о-образное кольцо (EPDM), PTFE



Описание

Регулирование работы крана

Для регулирования работы шарового крана Belimo C520Q-J  применяется поворотный электропривод. Управление краном - двухпозиционное, Открыто-Закрыто.

Процесс установки привода на кран

Для установки электропривода на кран Belimo C520Q-J не требуются какое-либо дополнительное оборудование, установка происходит за счет щелчкового механизма. Важно, чтобы штифты привода четко совпадали с отверстиями на фланце крана. Возможна установка привода относительно штока вертикально либо горизонтально с шагом 180º. Недопустима установка привода таким образом, чтобы шток крана был направлен вниз.

Направление потока воды

Поток рабочей среды в шаровом кране Belimo C520Q-J может быть направлен в любую сторону.

Чтобы узнать интересующую информацию и цену крана Belimo C520Q-J, а также заказать изделие Вы можете звонить по телефону 8 (499) 201-22-47.

Скидки и оптовые цены на изделие Belimo C520Q-J обсуждаются в индивидуальном порядке.

Гарантийный срок на шаровой кран Belimo C520Q-J - 5 лет со дня приобретения. Технический паспорт и сертификат соответствия прилагаются к изделию.

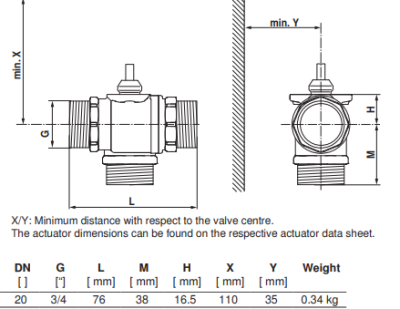

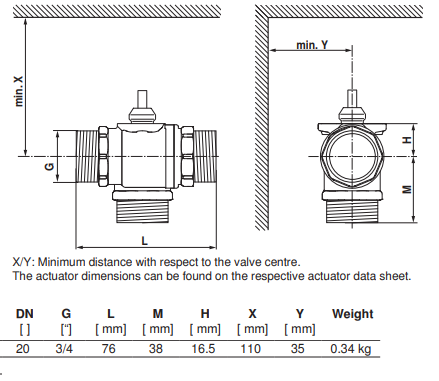

Габаритные размеры

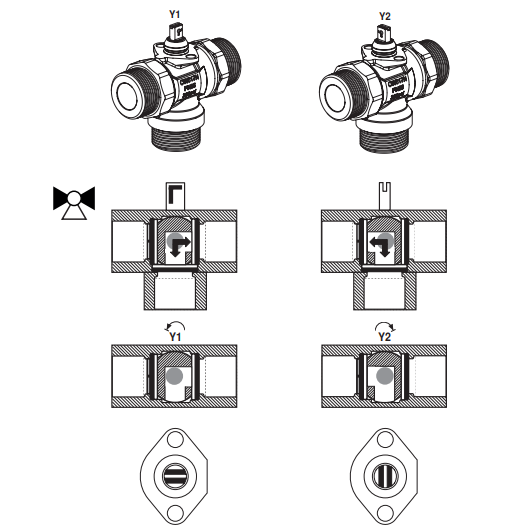

Особенности установки

Поток теплоносителя в перекидном кране Belimo C515Q-H может быть направлен в любую сторону.
