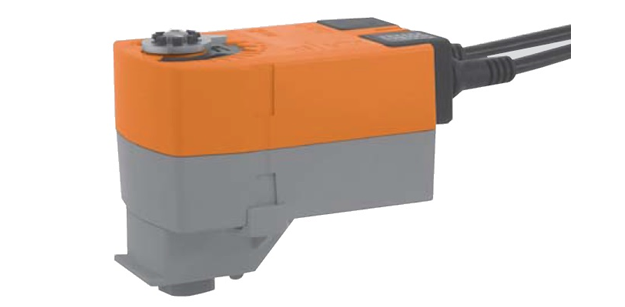

Привод c возвратной пружиной для установки на шаровой кран, IP 42.

• Крутящий момент 2 Нм
• Номинальное напряжение 24В ~/=
• Управление: откр./закр.
• Встроенный вспомогательный переключатель
• Нормально открыт НО

Привод c возвратной пружиной для установки на шаровой кран, IP 42.

• Крутящий момент 2 Нм
• Номинальное напряжение 24В ~/=
• Управление: откр./закр.
• Встроенный вспомогательный переключатель
• Нормально открыт НО



Технические характеристики

 Поворотный электропривод BELIMO TRF24-S-O для 2- и 3-ходовых шаровых регулирующих кранов с функцией аварийного управления.

Номинальное напряжение	24 В ~/= 50/60 Гц
Диапазон номинального напряжения	19,2…28,8 В ~ 21,6…28,8 В =
Расчетная мощность	5 ВА
Потребляемая мощность: - во время вращения - в состоянии покоя	2,5 Вт 1,5 Вт
Соединение: - питание - вспомогательный переключатель	Кабель: 1 м, 2 х 0,75 мм2 1 м, 3 х 0,75 мм2 (для TRF24-S(-O))
Крутящий момент: - двигатель - пружина	Мин. 2 Нм при номинальном напряжении Мин. 2 Нм
Направление вращения: - TRF24(-S) - TRF24(-S)-O	Отключен: Кран закрыт (А – АВ = 0%) Отключен: Кран открыт (А – АВ = 100%)
Угол поворота	Макс. 95°
Время поворота: - двигатель - пружина	‹75 с (0…2 Нм) ‹25 с при –20…+50°С / max. 60 с при –30 °С
Уровень шума: - двигатель - пружина	Макс. 50 дБ ≈ 62 дБ
Индикация положения	Механический указатель, съемный
Класс защиты	III для низких напряжений
Степень защиты корпуса	IP42 в любом положении установки
Температура окружающей среды	–30…+50° С
Температура переносимой среды	+5…+120° С (шаровой кран)
Температура хранения	–40…+80° С
Влажность окружающей среды	95% отн., не конденсир.
Техническое обслуживание	Не требуется
Вес	≈ 600 г



Описание

Принцип действия

При перемещении поворотный электропривод Белимо TRF24-S-O в нормальное рабочее положение взводится возвратная пружина. При прекращении подачи питания энергия на привод клапана BELIMO TRF24-S-O, запасенная в пружине, возвращает кран в исходное положение.

Простая установка

Привод для клапанов BELIMO TRF24-S-O устанавливается при помощи одного винта. Положение установки по отношению к шаровому крану может выбираться с шагом в 90°.

Высокая функциональная надежность

Belimo TRF24-S-O поворотный привод Белимо защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.

Купить привод БЕЛИМО TRF24-S-O а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47.

Скидки и оптовые цены на электропривод БЕЛИМО TRF24-S-O мы обсуждаем индивидуально.

На поворотный привод клапана BELIMO TRF24-S-O распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

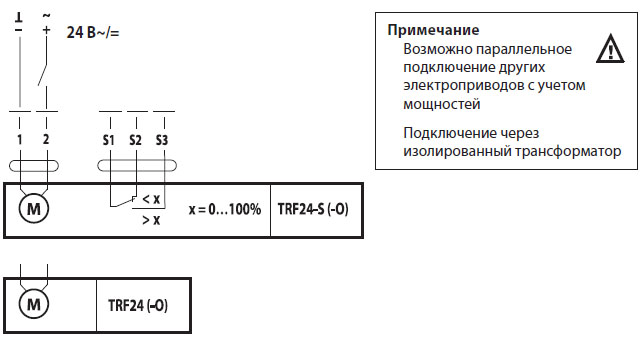

Электрическое подключение

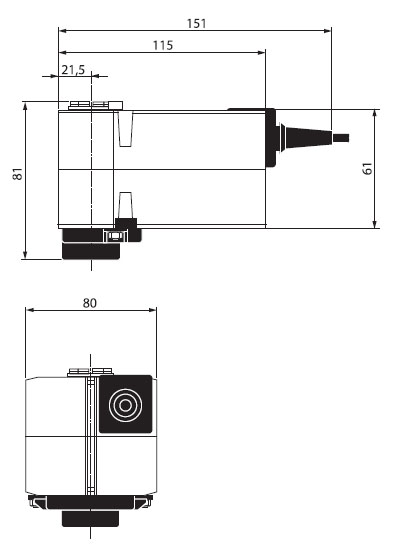

Габаритные размеры
