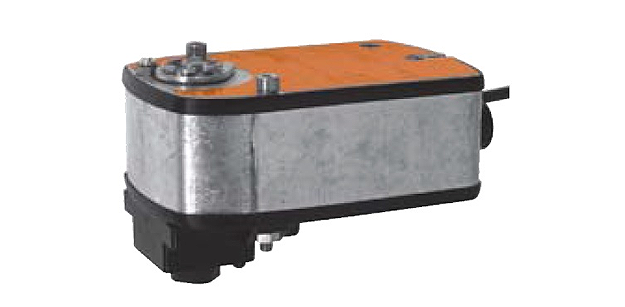

Привод c возвратной пружиной для установки на шаровой кран, IP 54.

• Поворотные электроприводы для 2- и 3-ходовых кранов
• Крутящий момент 4 Нм
• Номинальное напряжение 24 В~/=
• Управление: откр./закр.
• 2 встроенных вспомогательных переключателя
• Нормально открыт (NO)

Привод c возвратной пружиной для установки на шаровой кран, IP 54.

• Поворотные электроприводы для 2- и 3-ходовых кранов
• Крутящий момент 4 Нм
• Номинальное напряжение 24 В~/=
• Управление: откр./закр.
• 2 встроенных вспомогательных переключателя
• Нормально открыт (NO)



Технические характеристики

Поворотный электропривод БЕЛИМО LRF24-S-O для шаровых кранов.

Electrical data
Nominal voltage	AC/DC 24 V
Nominal voltage frequency	50/60 Hz
Nominal voltage range	AC 19.2...28.8 V / DC 21.6...28.8 V
Power consumption in operation	5 W
Power consumption in rest positionn	2.5 W
Power consumption for wire sizing	7 VA
Auxiliary switch	2 x SPDT, 1 x 10° / 1 x 85°
Switching capacity auxiliary switch	3 (0.5) A, AC 250 V (II Protective insulated)
Connection supply / control	Cable 1 m, 2 x 0.75 mm²
Connection auxiliary switch	Cable 1 m, 6 x 0.75 mm²
Parallel operation	Yes (note the performance data)
Functional data
Torque motor	Min. 4 Nm
Torque spring return	Min. 4 Nm
Direction of rotation spring-return	Deenergised NO, valve open (A - AB = 100%)
Manual override	With hand crank, can be fixed in any position
Angle of rotation	95°
Running time motor	75 s / 90°
Running time emergency setting position	‹20 s / 90°
Sound power level motor max.	50 dB(A)
Position indication	Mechanical
Service life	Min. 60,000 emergency positions
Safety
Protection class IEC/EN	III Safety extra-low voltage
Degree of protection IEC/EN	IP54
EMC	CE according to 2004/108/EC
Low voltage directive	CE according to 2006/95/EC
Certification IEC/EN	IEC/EN 60730-1 and IEC/EN 60730-2-14
Mode of operation	Type 1
Rated impulse voltage supply / control	0.8 kV
Rated impulse voltage auxiliary switch	2.5 kV
Control pollution degree	3
Ambient temperature	-30...50°C
Non-operating temperature	-40...80°C
Ambient humidity	95% r.h., non-condensing
Maintenance	Maintenance-free
Weight
Weight approx.	1.5 kg



Описание

Управление

Поворотный электропривод BELIMO LRF24-S-O перемещает регулирующий шаровой кран, одновременно заряжая возвратную пружину. Регулирующий шаровой кран Belimo LRF24-S-O поворотный привод Belimo возвращается в охранное положение при отключении питания за счет энергии пружины.

Простая установка

Привод для клапанов BELIMO LRF24-S-O простая установка при помощи одного винта. Положение установки по отношению к крану может выбираться с шагом 90°.

Ручное управление

Ручное управление поворотный электропривод БЕЛИМО LRF24-S-O осуществляется с помощью ручного ключа с блокировкой в любом положении. Выход из блокировки автоматически при подаче питания.

Высокая функциональная надежность

Электропривод LRF24-S-O защищен от перегрузки, не требует конечных выключателей, останавливается автоматически при достижении конечных положений.

Гибкая система сигнализации.

Электропривод LRF24-S-O оснащены одним фиксированным вспомогательным переключателем и одним настраиваемым 10…100% переключателем.

Купить привод БЕЛИМО LRF24-S-O а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47.

Скидки и оптовые цены на электропривод БЕЛИМО LRF24-S-O мы обсуждаем индивидуально.

На поворотный привод клапана BELIMO LRF24-S-O распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

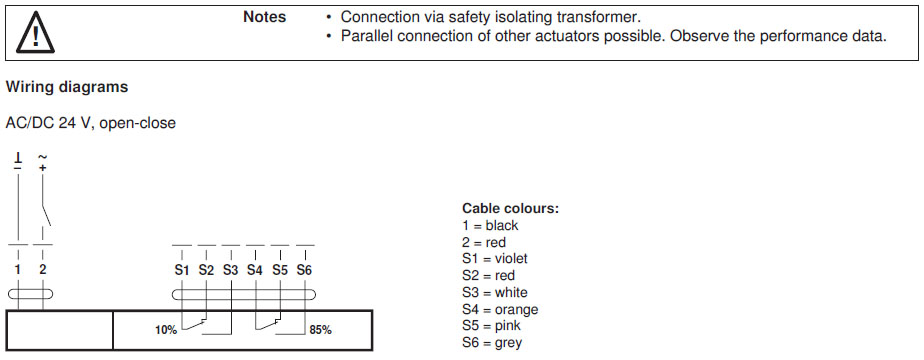

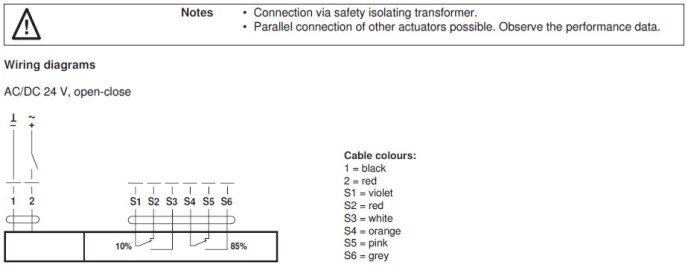

Электрическое подключение

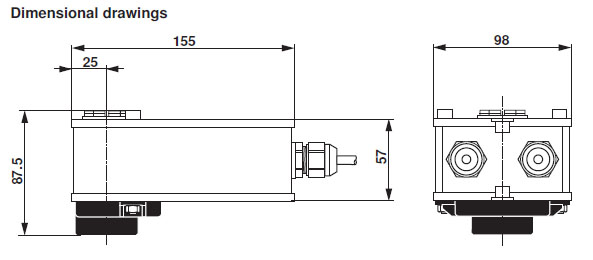

Габаритные размеры
