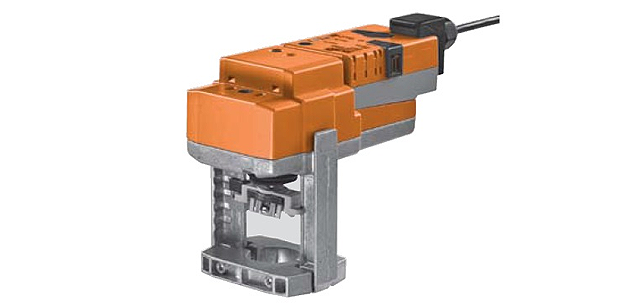

Привод BELIMO SV230A-TPC

Привод для установки на седельный клапан PN 40 DN 15-100 SV230A-TPC

Модель электропривода Belimo SV230A-TPC предназначена для установки на 2- и 3-ходовые клапаны седельного типа.

  • Вращающий момент – 1,5 кН
  • Номин. U - 230 В
  • Подключение: однопроводное либо 3-позиционное
  • Ход штока - 2 см, t срабатывания – 150 с

Модель электропривода Belimo SV230A-TPC предназначена для установки на 2- и 3-ходовые клапаны седельного типа.

  • Вращающий момент – 1,5 кН
  • Номин. U - 230 В
  • Подключение: однопроводное либо 3-позиционное
  • Ход штока - 2 см, t срабатывания – 150 с

Технические характеристики



Электричество
Номин. U / Диапазон Номин. U 230 В / 198 … 264 В
Частота перем. тока 50/60 Гц
Показатели мощности

6.5 ВА – расчетная

3.5 Вт – во время работы

1 Вт – в покое
Подключение Контакты 4 мм², кабельное 100 см , 3*0.75 мм²
Одновременное подключение 2-х приводов Возможно (необх. учитывать мощности)
Функциональность
Вращающий момент 1.5 кН
Управление вручную Возможно (временно/постоянно). Спец. кнопка на корпусе
Шток, ход 2 см
t срабатывания (2 см) 150 с
Допустимый уровень шума 35 дБ
Контроль положения Механич. указатель
Безопасность
Защита от тока / защита корпуса Класс II (полная изоляция) / IP 54
ЭМС СЕ согл. директиве 2004/108/ЕС
Импульсное U номин 4 кВ
t внешней среды от 0°С до +50° С
t хранения от –40°С до +80° С
Относ. влажность воздуха 95%, без конденсации
Тех. поддержка Не предусмотрена
Масса 1.4 кг




Описание

Монтаж и работа

Монтаж электропривода Belimo SV230A-TPC осуществляется напрямую посредством зажимных губок. Привод, установленный на клапан, вращается на 360°.

Электропривод Belimo SV230A-TPC по умолчанию поставляется от производителя со втянутым штоком. При запуске происходит переключение направления хода в стандартный режим.

Ручной режим управления

Предусмотрено ручное управление электроприводом Belimo SV230A-TPC посредством кнопки на корпусе, нажатие на которую выводит редуктор (механический) из зацепления. Временно либо постоянно. Вручную ход штока настраивается с помощью ключа-шестигранника. Поворот ключа по часовой стрелке увеличивает ход.

Защита от перегрузки

Привод Belimo SV230A-TPC защищен он перегрузки благодаря функции автоматического отключения по достижении установленных позиций.

Настройка положения привода

Ход электропривода Belimo SV230A-TPC настраивается механически. Диапазон устанавливается автоматически в процессе эксплуатации.

Комбинация электропривод/клапан

При подборе седельных клапанов к приводу Belimo SV230A-TPC необходимо учитывать допустимую температуры среды и давление в клапане.

Уточнить информацию и цены, а также заказать электропривод Belimo SV230A-TPC Вы можете по телефону 8 (499) 201-22-47.

Скидки и оптовые цены обсуждаются в индивидуальном порядке.

Стандартная гарантия на электропривод Belimo SV230A-TPC – 5 лет. К устройству прилагаются технический паспорт и сертификат соответствия.

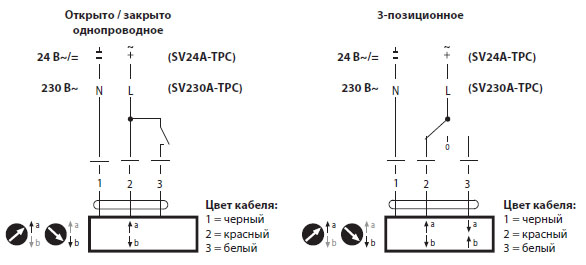

Электрическое подключение

 Электрическое подключение SV230A-TPC

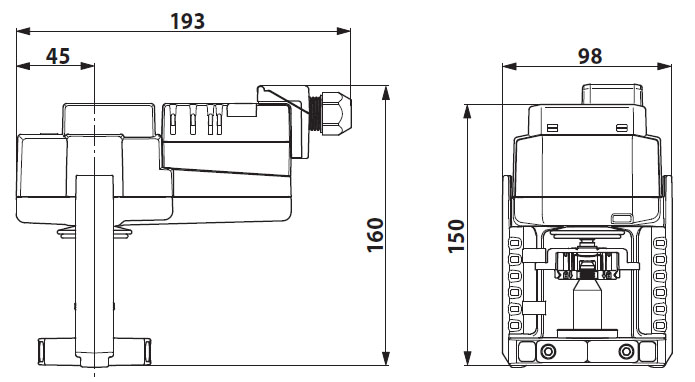

Габаритные размеры

Габаритные размеры SV230A-TPC
