Привод BELIMO NVK24A-SR-TPC

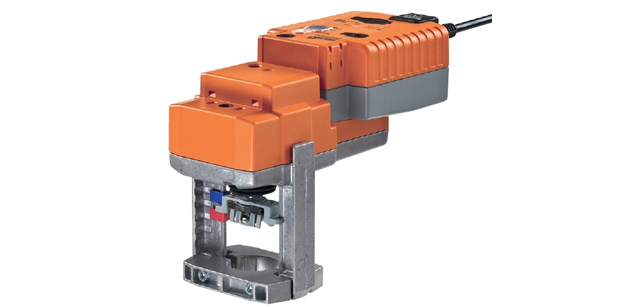

Привод для установки на седельный клапан PN 40 DN 15-100 NVK24A-SR-TPC

Электрический привод Belimo NVK24A-SR-TPC используется для управления седельными клапанами в отопительных системах. Привод оснащен конденсатором, отвечающим за обеспечение защитной функции при экстренном отключении питания. Срок службы конденсатора - 15 лет.

  • Момент силы - 1000 Н
  • Uноминал (напряжение) - 24 В АС/DC
  • Ход штока - 20 мм
  • Управление с помощью аналогового сигнала 0 - 10 В, обратная связь 2 - 10 В
  • IP54, III класс защиты

Электрический привод Belimo NVK24A-SR-TPC используется для управления седельными клапанами в отопительных системах. Привод оснащен конденсатором, отвечающим за обеспечение защитной функции при экстренном отключении питания. Срок службы конденсатора - 15 лет.

  • Момент силы - 1000 Н
  • Uноминал (напряжение) - 24 В АС/DC
  • Ход штока - 20 мм
  • Управление с помощью аналогового сигнала 0 - 10 В, обратная связь 2 - 10 В
  • IP54, III класс защиты

Технические характеристики



Данные по электричеству
Uноминал 24 В АС/DC; 19,2 - 28,8 В AC /21,6 - 28,8 В DC
Частота тока 50/60 Гц
Потребление мощности (N) 6 ВА – расчетное значение (калибровка)

2,5 Вт – во время эксплуатации

1,5 Вт – в состоянии покоя
Подключение к питанию Клеммы 4 мм² и кабель 100 см, 4 х 0,75 мм²
Возможность одновременного подключения нескольких приводов Есть
Данные по функциональности
Момент силы 1000 Н
Управляющие сигналы Сигнал Y: от 0 до 10 В, входное R 100 кОм

Диапазон работы Y: от 2 до 10 В

Сигнал U: от 2 до 10 В, Iмакс 0,5 мА
Точка срабатывания конденсатора Задается переключателем POP от 0 до 100% хода штока
Отклонение управляющего сигнала +/- 5%
Управление вручную Для активации нажать кнопку на корпусе; возможно временное и постоянное ручное управление
Ход штока 20 мм. Механически определяется на кронштейне с накладками, автоматически настраивается в процессе работы
Период работы при ходе 20 мм

2,5 мин - работа двигателя / 35 сек - работа конденсатора

Уровень шума в процессе работы

55 дБ - двигатель / 60 дБ - конденсатор

Контроль позиции привода С помощью механического индикатора
Данные по безопасности
Защита от поражения током III класс (только низкие значения U)
ЭМС В соответствии с директивой 2004/108/ЕС
Протокол защиты корпуса IP54
Uноминал импульса 0,8 кВ
t среды в процессе эксплуатации 0°С ... +50°С
t при хранении привода в нерабочем состоянии –40°С ... +80°С
Влажность воздуха относительная 95%, конденсат не образуется
Поддержка тех. службы Нет
Масса 1,61 кг



Описание

Действие и управление

Управление электроприводом Belimo NVK24A-SR-TPC осуществляется стандартным (аналоговым) сигналом в интервале от 0(2) до 10 В, в соответствии с которым устройство перемещается в нужное положение. Параллельно с этим происходит зарядка встроенного конденсатора, отвечающего за обеспечение защитной функции. В случаях экстренного прекращения подачи напряжения на привод шток будет перемещен в предварительно заданное охранное положение. Текущее положение привода показывает сигнал обратной связи U.

Для начала эксплуатации привода Belimo NVK24A-SR-TPC необходимо предварительно зарядить конденсатор, т.к. он поставляется полностью разряженным. Заряда должно хватить на то, чтобы при отключении питания переместить шток в охранное положение. Точный период зарядки зависит от времени, которое привод находился в отключенном состоянии, минимальное время заряда - 20 сек.

Процесс монтирования привода на клапан

В комплекте с приводом Belimo NVK24A-SR-TPC поставляются губки с зажимами, с помощью которых привод монтируется на клапан, что упрощает процесс монтажа. Электропривод может вращаться на клапане вокруг своей оси на 360° в процессе работы.

Режим ручного управления

Предусмотрено ручное управление электроприводом Belimo NVK24A-SR-TPC, как временное, так и постоянное. Для активации режима нужно нажать кнопку на корпусе. После этого редуктор будет выведен из зацепленного положения, а привод отсоединен. Для ручного изменения величины хода штока используется 6-гранный ключ на 4 мм. Чтобы увеличить ход ключ нужно вращать по часовой стрелке.

Защита в процессе эксплуатации

Обеспечена надежная защита электропривода Belimo NVK24A-SR-TPC от перегрузки в процессе работы за счет автоматической остановки после прохождения финальных позиций.

Положение установки

По заводским настройкам шток электропривода Belimo NVK24A-SR-TPC в начальной позиции втянут. Если привод поставляется уже установленным на клапан, то при выборе направления движения нужно ориентироваться на расположение точки запирания на клапане.

Переключение направления движения

Ход штока электропривода Belimo NVK24A-SR-TPC переводится специальным переключателем в рабочий режим сразу после начала работы.

Выбор подходящего клапана

При выборе модели седельных клапанов, на которые возможна установка электропривода Belimo NVK24A-SR-TPC нужно учитывать технические параметры клапана, главным образом запирающее давление и температурный режим рабочей среды.

Чтобы уточнить стоимость устройства и заказать электропривод Belimo NVK24A-SR-TPC звоните по телефону 8 (499) 201-22-47.

Предоставление скидок, а также оптовые цены на большие партии изделия обсуждаются в индивидуальном порядке.

Гарантия на электропривод Belimo NVK24A-SR-TPC - 5 лет с момента покупки. Технический паспорт и сертификат соответствия прилагаются к устройству.

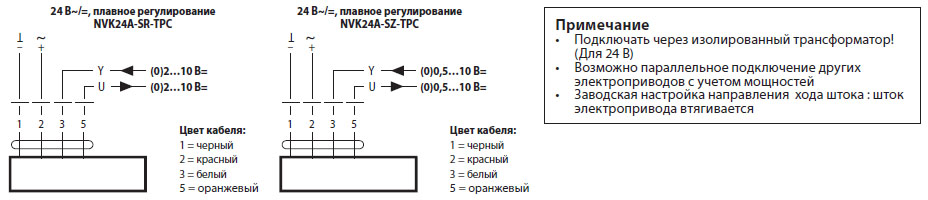

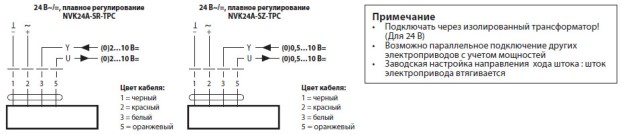

Электрическое подключение

 Электрическое подключение NVK24A-SR-TPC

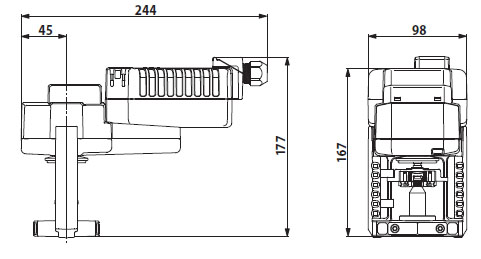

Габаритные размеры

Габаритные размеры NVK24A-SR-TPC

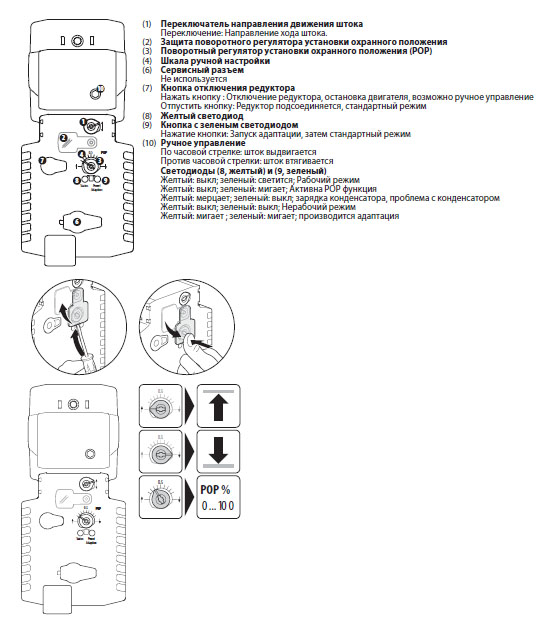

Индикация и управление

Индикация
