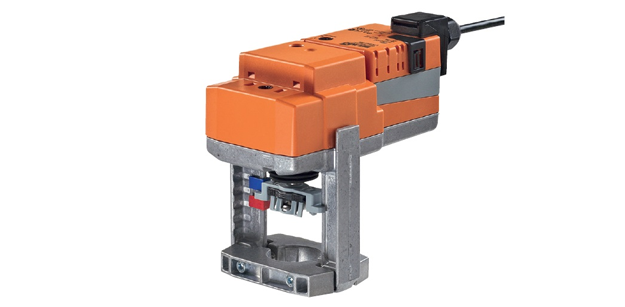

Электропривод Belimo NV24A-TPC используется для регулирования работы седельных клапанов. IP54.

• Момент силы – 1 кН
• Напряжение (U_nom) – 24 В, 50/60 Гц
• 2-проводное / 3-позиционное управление
• Ход шток 2 см, t срабатывания 2,5 мин

Электропривод Belimo NV24A-TPC используется для регулирования работы седельных клапанов. IP54.

• Момент силы – 1 кН
• Напряжение (U_nom) – 24 В, 50/60 Гц
• 2-проводное / 3-позиционное управление
• Ход шток 2 см, t срабатывания 2,5 мин

Технические характеристики



Электричество
Номинальное напряжение	24 В; 50/60 Гц
Диапазон номинального напряжения	19,2 - 28,8 В~ / 21,6 - 28,8 В=
Мощности (N)	3 ВА – расчетная N 1,5 Вт – N в работе 0,5 Вт – N вне работы
Присоединение к источнику питания	Кабель, L – 100 cм , 3 х 0,75 мм ² и клеммы 4 мм2
Одновременное подключение	Да
Функциональность
Момент силы	1 кН
Управление вручную	Возможно. Кнопка на корпусе, нажатие на которую выводит из зацепления редуктор
Ход штока	2 см
Время срабатывания при ходе = 2 см	2,5 мин
Допустимый уровень шума	Не более 45 дБ
Контроль позиций привода	Да, с помощью механич. указателя
Безопасность
Защита от тока	3 класс защиты – низкие U
ЭМС	Директива 2004/108/ЕС
Протокол защиты корпуса	IP54
Импульсное U	0,8 кВ
t окруж. среды	От 0°С до +50°С
t хранения	От –40°С до +80° С
Относит. влажность воздуха	95%, без конденсации
Поддержка тех. службы	Нет
Масса	1,32 кг



Описание

Процесс установки и начало эксплуатации

Для установки привода Belimo NV24A-TPC на клапан используются специальные губки с зажимами. После установки кран может вращаться на шейке крана на 360°.

От производителя привод поставляется со втянутым штоком. Если клапан уже установлен на привод, то для определения направления хода нужно ориентироваться на расположение запирающей точки.

При включении электропривода в сеть переключатель переводит ход в рабочий режим. Настройка нужного значения хода происходит в процессе работы автоматически.

Ручной режим работы

Предусмотрена возможность управлять приводом Belimo NV24A-TPC вручную (как временно, так и постоянно). Для на этого на корпусе есть кнопка, нажатие на которую отключает привод, выводя зубчатый редуктор из состояния зацепления. Для ручного регулирования хода можно воспользоваться 6-гранным ключом (0,4 см). Вращение ключа вправо увеличивает ход.

Защита от перегрузок

Высокая надежность функционирования привода Belimo NV24A-TPC обеспечивается благодаря опции автоматического отключения после прохождения заданных позиций.

Индикатор позиций привода

Определить текущий ход штока привода можно механическим указателем, который расположен на кронштейне.

Подходящие модели клапанов

Для подбора клапана, на который возможна установка электропривода Belimo NV24A-TPC, необходимо учитывать допустимый температурный режим рабочей среды и величину запирающего давления.

Для уточнения информации и стоимости, а также заказа электропривода Belimo NV24A-TPC Вы можете звонить по телефону 8 (499) 201-22-47.

Скидки и оптовые цены обсуждаются индивидуально.

Гарантия на электропривод для седельных клапанов Belimo NV24A-TPC – 5 лет со дня приобретения. Технический паспорт и сертификат соответствия прилагаются.

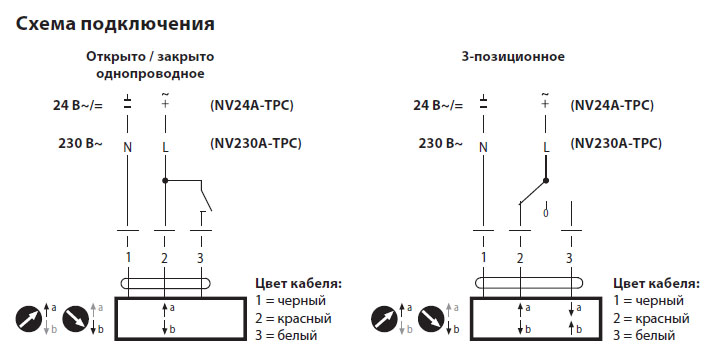

Электрическое подключение

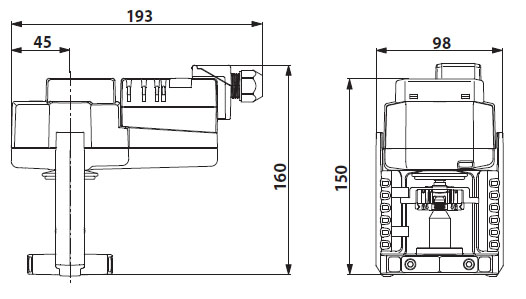

Габаритные размеры
