H7065Y63-S4 седельный клапан Belimo

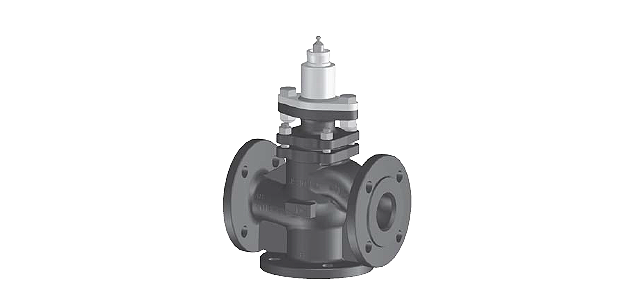

Седельный клапан  PN 40 DN 15-100 H7065Y63-S4

Клапан Belimo H7065Y63-S4 седельного типа необходим для того, чтобы плавно регулировать потоки воды в закрытых системах. Используется в сферах отопления, вентиляции и кондиционирования. С фланцами PN40, 3-х ходовой. Диаметр – 6,5 см. Максимальная пропускная возможность – 63 м3 в час.

Клапан Belimo H7065Y63-S4 седельного типа необходим для того, чтобы плавно регулировать потоки воды в закрытых системах. Используется в сферах отопления, вентиляции и кондиционирования. С фланцами PN40, 3-х ходовой. Диаметр – 6,5 см. Максимальная пропускная возможность – 63 м3 в час.

Технические характеристики



Рабочая среда

Вода: холодная/горячая низкотемпературная;

Растворы гликоля (допустимое содержание макс. 50%)
Допустимая t среды От +5°С до +200°С
Особые условия По индивидуальному заказу минимальный порог t опускается до -10°С
Ps

При t до +120°С Ps = 4000 кПа;

При t от +120°С до 200°С Ps = до 3200 кПа
Характеристика потока Регулирующий канал А-АВ: линейная
Расходная характ-ка клапана Линейная в каналах А-АВ и В-АВ
Герметичность клапана

III класс герметичности в канале А-АВ;

Протечка не более 1% от Kvs max в канале В-АВ
Трубное соединение Фланцевое (PN40)
Запирание Верхнее положение
Монтажное положение привода Привод устанавливается вертикально либо горизонтально относительно штока
Тех. поддержка Не предусмотрено
- Материал тела клапана Сталь литая
- Материал конуса, седла и штока Сталь коррозионностойкая
- Материал уплотнения Тефлон (PTFE)



Описание

Рабочий принцип

Приведение седельного клапана Belimo H7065Y63-S4 в состояние работы обеспечивается линейным электроприводом. За открытие клапана отвечает смешивающее устройство – конус, который передвигается в нужное положение электроприводом, открывая или закрывая клапан. В приводах, устанавливаемых на клапан Belimo H7065Y63-S4, управление осуществляется либо 3-позиционным либо стандартным сигналов в диапазоне 0…10 В.

Для ручного управления клапаном Belimo H7065Y63-S4 используется ключ 6-гранник.

Расходная характеристика клапана

В седельном клапане Belimo H7065Y63-S4 расходная характеристика – линейная в обоих каналах, регулирующем (А-АВ) и байпасе (В-АВ).

Особые указания

- Запрещено использование клапана Belimo H7065Y63-S4 в сферах, не предусмотренных производителем

- Установка клапана должна осуществляться с соблюдением требований от производителя и только специалистами

- Элементы, пригодные для самостоятельного ремонта или переустановки, в клапане не предусмотрены

- Строго запрещена утилизация изделия и его деталей с бытовыми отходами

- При расчете допустимого водяного потока необходимо учитывать действующие нормативы и правила

Для заказа и уточнения информации и цены седельного клапана Belimo H7065Y63-S4 можно звонить по телефону 8 (499) 201-22-47.

Возможно предоставление скидок и специальных цен на оптовые заказы после индивидуального обсуждения.

На клапан Belimo H7065Y63-S4 распространяется гарантия в течение 5 лет со дня приобретения. В комплектацию изделия входит паспорт и сертификат соответствия.

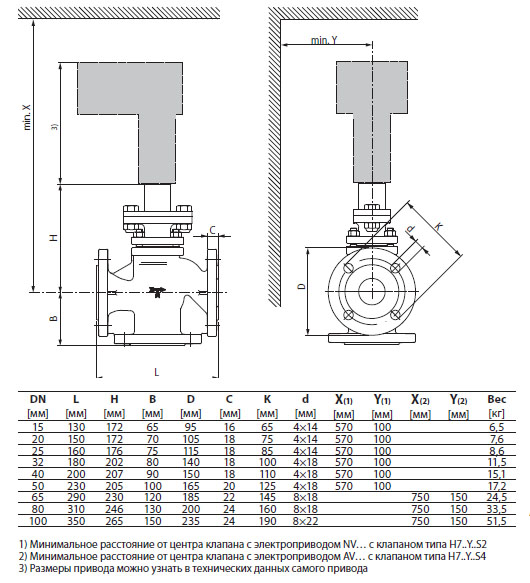

Габаритные размеры

Габаритные размеры H7065Y63-S4





Скачать PDF



Скачать PDF (243 Кбайт)
