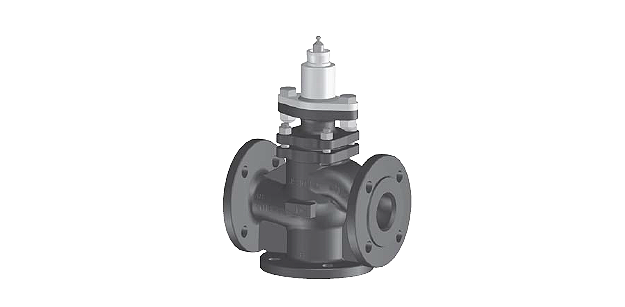

H7050Y40-S2 седельный клапан Belimo

Седельный клапан  PN 40 DN 15-100 H7050Y40-S2

3-ходовый фланцевый седельный клапан PN 40.

  • Закрытые системы холодной, низкотемпературной горячей и горячей воды
  • Для плавного регулирования водяного потока
  • Тип H7050Y40-S2
  • DN 50 [мм]
  • Kvs max 40 [м³/час]



3-ходовый фланцевый седельный клапан PN 40.

  • Закрытые системы холодной, низкотемпературной горячей и горячей воды
  • Для плавного регулирования водяного потока
  • Тип H7050Y40-S2
  • DN 50 [мм]
  • Kvs max 40 [м³/час]



Технические характеристики

3-ходовый фланцевый седельный клапан PN 40 H7050Y40-S2.

Среда Холодная и низкотемпературная горячая вода , пар (содержание гликоля макс 50%)
Температура среды (–10°С)+5 °С … +200°С (–10°С — по запросу)
Разрешенное давление Ps 4000 кПа до 120°С 3200 кПа до 200°С
Характеристика потока Регулирующий канал А-АВ: линейная
Байпас В-АВ линейная
Уровень утечки Регулирующий канал А-АВ , класс утечки III
Байпас В-АВ — макс. 1% от величина Kvs
Трубное присоединение Фланцы
Шток См. «Обзор типов»
Точка закрытия Вверху ( )
Положение установки От вертикального до горизонтального (относительно штока)
Тех. обслуживание Не требуется
Тело клапана Стальная отливка
Конус клапана Нержавеющая сталь
Шток клапана Нержавеющая сталь
Седло клапана Нержавеющая сталь
Уплотнение штока PTFE



Описание

Принцип действия

Cедельный клапан Belimo H7050Y40-S2 управляется с помощью линейных электроприводов. Данные электроприводы управляются стандартным сигналом 0… 10 В= или по 3-позиционной схеме и передвигают конус H7050Y40-S2 седельный клапан Белимо — смешивающее устройство — в открытое положение согласно управляющему сигналу.

Характеристика потока

Равно-процентная характеристика потока обеспечивается конструкцией конуса клапан BELIMO H7050Y40-S2.

Ручное управление

Приведение в движение штока H7050Y40-S2 клапан BELIMO ручным способом осуществляется с помощью шестигранного ключа через привод.

  • Клапан H7050Y40-S2 разработан для использования в системах отопления, вентиляции и кондиционирования и не применяется в областях, выходящие за рамки указанные в спецификации, особенно для применения на воздушных суднах.
  • Устройство может устанавливаться только обученным персоналом. В процессе установки должны быть учтены все рекомендации завода-изготовителя.
  • H7050Y40-S2 Клапан не содержит частей, которые могут быть переустановлены или отремонтированы потребителем.
  • Недопустима утилизация вместе с бытовыми отходами. Необходимо соблюдать все действующие правила и инструкции, относящиеся к данной конкретной местности.
  • При расчете потока в регулирующем или конечном управляющем элементе должны учитываться принятые правила и нормы.

Регулирующий клапан Белимо H7050Y40-S2 а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47.

Скидки и оптовые цены на регулирующий шаровой кран Белимо H7050Y40-S2 мы обсуждаем индивидуально.

На Кран Белимо H7050Y40-S2 распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

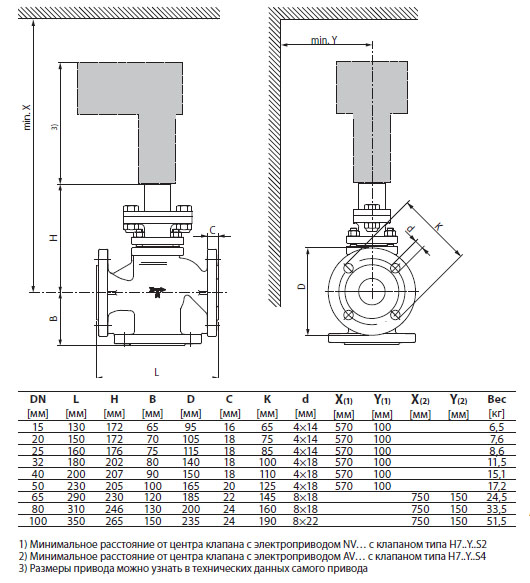

Габаритные размеры

Габаритные размеры H7050Y40-S2





Скачать PDF



Скачать PDF (243 Кбайт)

Сертификат BELIMO (775 Кбайт)
