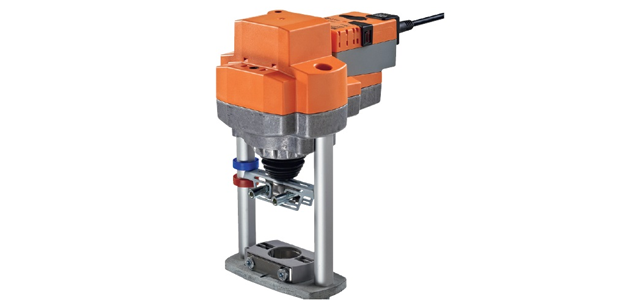

Привод BELIMO RV24A-SZ

Привод для установки на седельный клапан PN 25 DN 15-100 RV24A-SZ

Привод для установки на седельный клапан, IP54.

  • Действующее усилие 4500 Н
  • Номинальное напряжение 24 В~/=
  • Управление: плавное (0) 0,5…10 В=
  • Ход штока 40 мм



Привод для установки на седельный клапан, IP54.

  • Действующее усилие 4500 Н
  • Номинальное напряжение 24 В~/=
  • Управление: плавное (0) 0,5…10 В=
  • Ход штока 40 мм



Технические характеристики

Поворотный электропривод БЕЛИМО RV24A-SZ для седельных клапанов.

Номинальное напряжение 24 В ~, 50/60 Гц ; 24 В=
Диапазон номинального напряжения 19,2…28,8 В ~ / 21,6…28,8 В=
Расчетная мощность 18 ВА
Потребляемая мощность:
— во время вращения
— в состоянии покоя

11 Вт
1,5 Вт
Соединение Кабель: 1 м , 4 х 0,75 мм ²
Параллельное подключение Возможно
Функциональные данные
Действующее усилие 4500 Н
Управляющий сигнал Y 0…10 В= (при вход. сопротивлении 100 кОм)
Рабочий диапазон 0,5…10 В=
Сигнал обратной связи U 0,5…10 В= при макс 0,5мА
Точность позиционирования ± 5%
Ручное управлени е Вывод из зацепления зубчатого редуктора с помощью кнопки, возможно постоянное
Ход штока 40 мм
Время срабатывания 150 с / 40 мм
Уровень шума 55 дБ (А)
Индикация положения Механический указатель 5…40 мм штока
Безопасность
Класс защиты III (для низких напряжений)
Электромагнитная совместимость СЕ в соответствии с 2004/108/ЕС
Степень защиты корпуса IP54
Номинальный импульс напряжения 0,8 кВ
Температура окружающей среды 0…+50° С
Температура хранения –40…+80° С
Влажность окружающей среды 95% отн., не конденсир.
Техническое обслуживание Не требуется
Вес 4,350 кг



Описание

Принцип действия

Электропривод RV24A-SZ управляется стандартным сигналом 0…10 В= и перемещает шток до положения, продиктованного сигналом. Измеряемое напряжение U отображает электрическим способом текущее положение поворотный электропривод BELIMO RV24A-SZ, а также может служить управляющим сигналом для других приводов.

Прямая установка

Простая прямая установка с помощью зажимных губок Простая прямая установка привод для клапанов BELIMO RV24A-SZ с помощью зажимных губок специальной формы. Привод может поворачиваться на шейке седельного клапана на 360°.

Ручное управление

Возможно ручное управление поворотный электропривод БЕЛИМО RV24A-SZ с помощью кнопки на корпусе привода — временное или постоянное. Механический редуктор выводится из зацепления пока кнопка нажата — привод отсоединен. Ход штока можно регулировать с помощью шестигранного ключа 4 мм, который вставляется в верхнюю часть привода. Ход штока увеличивается, когда ключ вращается по часовой стрелке.

Высокая функциональная надежность

Belimo RV24A-SZ поворотный привод Белимо защищен от перегрузки, не требует концевых выключателей и автоматически останавливается по достижению конечных положений. Комбинация электропривод/клапан Подходящие клапаны можно определить из технических характеристик клапанов, обязательно принимая во внимание разрешенную температуру среды и запирающее давление.

Индикация положения

Ход штока определяется механически на кронштейне со специальными накладками. Диапазон хода настраивается автоматически во время работы.

Установленное положение

Заводская настройка: шток электропривода втянут. В случае поставки клапана с установленным на него привод Belimo RV24A-SZ поворотный привод Belimo — направление движения устанавливается в соответствии с точкой запирания клапана.

Переключатель направления движения

При пуске переключатель направления хода штока переключает направление хода в нормальный режим.

Электрические аксессуары

Вспомогательные переключатели S2A-H.

Адаптация хода штока

В момент первого подключения электропитания RV24A-SZ привод запускает процесс адаптации — т. е. приведения управляющего сигнала и сигнала обратной связи в соответствии с величиной хода штока. Ручная инициация адаптации производится нажатием кнопки «Adaption» на корпусе привода. После этого привод перемещает шток в положение согласно управляющему сигналу.

Купить привод БЕЛИМО RV24A-SZ а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47.

Скидки и оптовые цены на электропривод БЕЛИМО RV24A-SZ мы обсуждаем индивидуально.

На поворотный привод клапана BELIMO RV24A-SZ распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

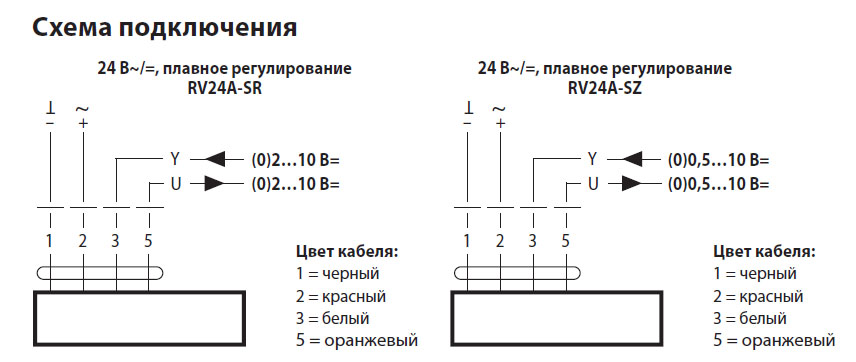

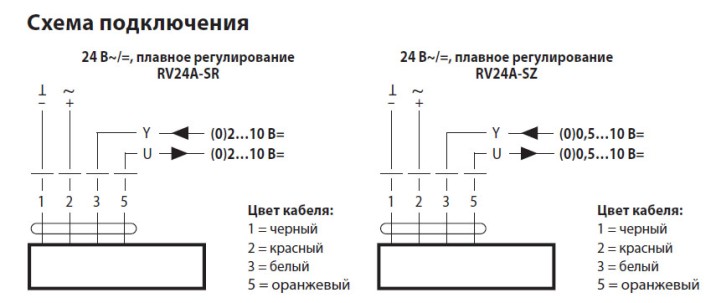

Электрическое подключение

 Электрическое подключение RV24A-SZ

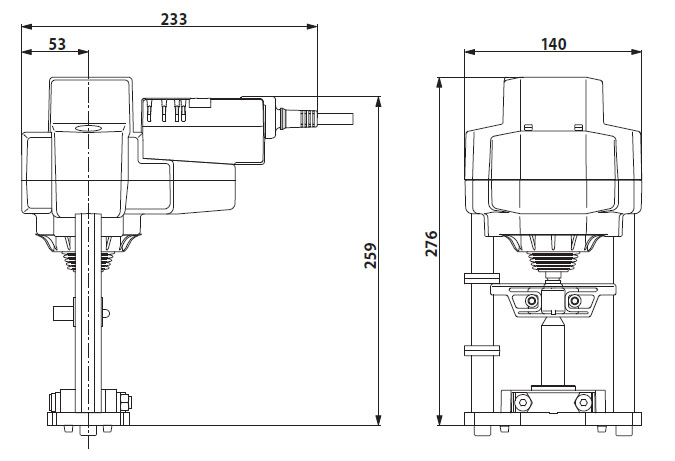

Габаритные размеры

Габаритные размеры RV24A-SZ



Скачать PDF



Скачать PDF (255 Кбайт)

Сертификат BELIMO (775 Кбайт)
