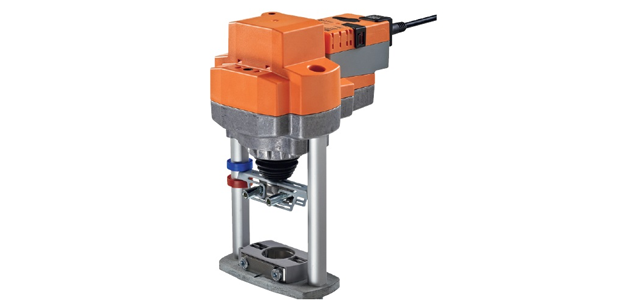

Модель поворотного привода RV24A-SR разработана для установки на регулирующие 2-х и 3-х ходовые клапаны. Ход штока клапана – 40 мм; давление номинальное – 24 V, 50/60 Hz; необходимое усилие – 4500 Н.

Модель поворотного привода RV24A-SR разработана для установки на регулирующие 2-х и 3-х ходовые клапаны. Ход штока клапана – 40 мм; давление номинальное – 24 V, 50/60 Hz; необходимое усилие – 4500 Н.

Технические характеристики



Uном	24 V, 50/60 Hz
Диапазон Uном	19,2…28,8 V/ 21,6…28,8 V
Nрасчет	18 VA
Nпотреб	11 W (вращение) 1,5 W (состояние покоя)
Соединение	Кабель 1 м , 4 х 0,75 мм ²
Подключение параллельно 2-х приводов	Возможно
Функциональные данные
Крутящий момент	4,5 кН
Управляющий сигнал	Аналоговый 0-10 В (R = 100 кОм); 2-10 В – диапазон работы
Обратная связь	Аналоговый 2…10 В (Imax = 0,5 мА)
Точность позиционирования	± 5%
Ручное управление	Зубчатый редуктор выводится из зацепления нажатием кнопки на приводе, временно либо постоянно
t хода	150 с при ходе штока 40 мм
Уровень шума	55 dB
Индикация положения	Механический указатель 5…40 мм штока
Безопасность
Защита от поражения током	III класс защиты (сверхнизкое напряжение) IP54
ЭМС	СЕ согласно директиве 2004/108/ЕС
Степень защиты корпуса	IP54
Номинальное импульсное  напряжение	0,8 kV
t окружающей среды	Min 0°С Max +50°С
t хранения	Min 40°С Max +80°С
Относительная влажность воздуха	Менее 95%, не конденсируется
Поддержка	Не требует технического обслуживания
Масса	4,350 кг



Описание

Механизм работы

Электрический привод RV24A-SR управляется сигналом 0-10 В, который посылает редуктор. В соответствии с управляющим сигналом шток открывается до требуемого положения.

На клапан привод Belimo RV24A-SR устанавливается посредством зажимных губок.

Высокая функциональная надежность устройства достигается за счет автоматического отключения привода по достижению конечных положений.

Ручное управление

Нажатие специальной кнопки на корпусе привода Belimo RV24A-SR переводит его в ручной режим, выводя редуктор из зацепления. Электропривод находится в таком режиме, пока кнопка остается нажатой. Регулировать и увеличивать ход штока можно ключом-шестигранником на 4 мм, вращая его по направлению часовой стрелки.

Установленное положение и адаптация привода

В соответствии с заводским настройками шток изначально находится во втянутом положении. При включении привода ход штока переключается в нормальный режим при помощи переключателя. Направление движения устанавливается, исходя из расположения точки запирания клапана, на который будет установлен привод.

При 1-ом подключении питания к приводу Belimo RV24A-SR начинается адаптация, необходимая для приведения в соответствие сигналов (управляющего и обратной связи) и величины хода штока. Если привод находится в режиме ручного управления, то необходимо нажать кнопку «Adaption» для запуска процесса адаптации.

Узнать более подробную информацию, а также стоимость электроприводов БЕЛИМО RV24A-SR можно по телефону 8 (499) 201-22-47.  В индивидуальном порядке возможно обсуждение оптовых цен и скидок.

На все электроприводы Belimo действует гарантия в течение 5 лет со дня покупки. В комплектацию входит также сертификат соответствия и технический паспорт устройства.

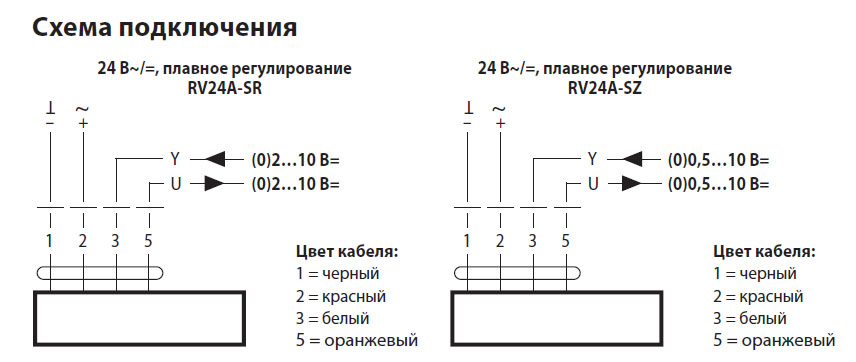

Электрическое подключение

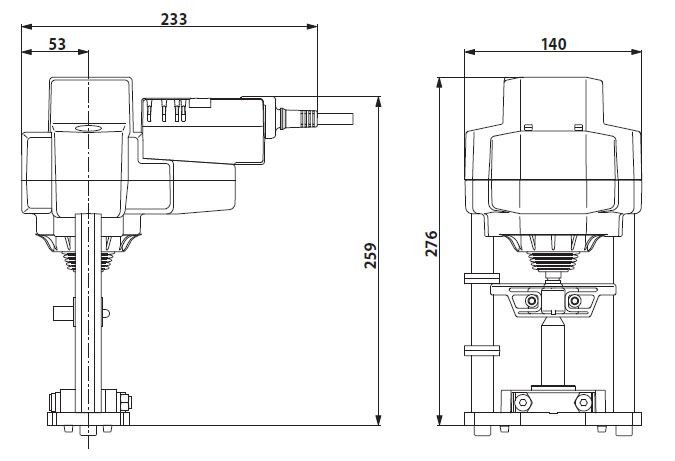

Габаритные размеры
