Привод BELIMO NVK24A-SR-TPC

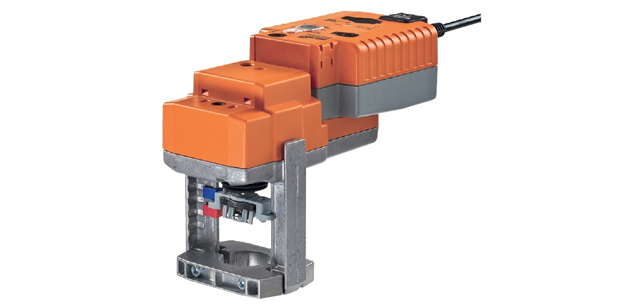

Привод для установки на седельный клапан PN 25 DN 15-100 NVK24A-SR-TPC

Электропривод поворотного типа Belimo NVK24A-SR-TPC предназначен для управления открытием и закрытием седельных клапанов. Оснащен встроенным конденсатором, отвечающим за защитную функцию (срок эксплуатации 15 лет).

  • Момент силы двигателя – 1000 Н
  • Напряжение (U) – 24 В АС/DC
  • Ход штока – 2 см
  • Управление через аналоговый сигнал от (0) 2 до 10 В

Электропривод поворотного типа Belimo NVK24A-SR-TPC предназначен для управления открытием и закрытием седельных клапанов. Оснащен встроенным конденсатором, отвечающим за защитную функцию (срок эксплуатации 15 лет).

  • Момент силы двигателя – 1000 Н
  • Напряжение (U) – 24 В АС/DC
  • Ход штока – 2 см
  • Управление через аналоговый сигнал от (0) 2 до 10 В

Технические характеристики



Электрические параметры
U номинал 24 В АС/DС, частота 50/60 Гц
Интервал U 19,2 - 28,8 В АС
21,6 - 28,8 В DC
Потребляемые мощности 6 ВА – в процессе калибровки

2,5 Вт – в рабочем состоянии

1,5 Вт – в покое
Присоединение к источнику питания Кабель длиной 100 см, 4 х 0,75 мм² и клеммы 4 мм2
Подключение одновременно нескольких приводов Предусмотрено
Функциональные параметры
Момент силы 1000 Н
Управление Управляющий сигнал Y - от 0 до 10 В DC, R на входе = 100 кОм

Интервал работы Y – от 2 до 10 В DC

Сигнал обратной связи U – от 2 до 10 В DC, Iмакс = 0,5 мА
Точка срабатывания конденсатора От 0 до 100% хода штока (задается переключателем POP)
Погрешность управления +/- 5%
Режим ручного управления Есть. Активируется нажатием кнопки на корпусе, может фиксироваться
Ход штока 2 см. Механически определяется на кронштейне с накладками, автоматически настраивается в процессе работы
Период работы при ходе = 2 см 2,5 мин – двигатель
35 сек – конденсатор (защитная функция)
Шум при работе 55 дБ – двигатель
60 дБ - конденсатор
Индикатор позиции Указатель механический
Параметры безопасности
Класс защиты от поражения током 3-й – только низкие U
ЭМС Директива 2004/108/ЕС
Протокол защиты корпуса IP54
Импульсное U 0,8 кВ
t среды в процессе эксплуатации От 0 до +50°С
t при хранении привода От –40°С до +80°С
Влажность воздуха отн. 95%, конденсата нет
Сервисная поддержка Нет
Масса устройства 1610 г



Описание

Принцип функционирования и управления

Электропривод Belimo NVK24A-SR-TPC управляется посредством аналогового сигнала в интервале от 0 до 10 В, согласно которому шток перемещается в необходимое положение. Параллельно происходит зарядка конденсатора для того, чтобы в случае экстренного отключения электропитания переместить с его помощью заслонку в охранную позицию (выбирается заранее).

От производителя привод Belimo NVK24A-SR-TPC поставляется с разряженным конденсатором, поэтому необходима предварительная зарядка не менее 20 сек, чтобы привести его в состояние работы. Такого уровня заряда уже достаточно для того, чтобы переместить шток в охранную позицию при отключении питания.

Процесс установки привода

Электропривод Belimo NVK24A-SR-TPC устанавливается на клапан с помощью крепежных губок с зажимами, что облегчает процесс монтажа. После установки электропривод может вращаться на клапане на 360° вокруг своей оси.

Режим ручного управления

Для перевода электропривода Belimo NVK24A-SR-TPC на ручное управление на временной либо постоянной основе нужно нажать кнопку на корпусе. После этого редуктор будет выведен из зацепленного состояния, а привод отсоединен до тех пор, пока кнопка нажата. С помощью ключа 6-гранника на 0,4 см настраивается ход штока – для увеличения хода вращать кран вправо.

Надежная защита от перегрузок

В приводе Belimo NVK24A-SR-TPC реализована функция остановки сразу после прохождения финальных точек, благодаря чему обеспечивается надежность функционирования и защиты от перегрузок.

Позиция установки

От производителя электропривод Belimo NVK24A-SR-TPC поставляется со штоком во втянутом состоянии. Если привод уже установлен на клапан, то при установке направления движения нужно ориентироваться на расположение запирающей точки на клапане.

Переключение направления движения

Ход штока электропривода Belimo NVK24A-SR-TPC переводится специальным переключателем в рабочий режим сразу после начала эксплуатации.

Выбор подходящего клапана

При определении того, на какие модели седельных клапанов возможна установка электропривода Belimo NVK24A-SR-TPC нужно учитывать технические параметры клапана, главным образом давление запирания и допустимый температурный диапазон рабочей среды.

Вы можете заказать электропривод Belimo NVK24A-SR-TPC, а также уточнить всю интересующую информацию, позвонив по телефону 8 (499) 201-22-47.

Предоставление оптовых цен и скидок обсуждается в индивидуальном порядке.

Гарантия на электропривод Belimo NVK24A-SR-TPC – 5 лет. Технический паспорт и сертификат соответствия прилагаются.

Электрическое подключение

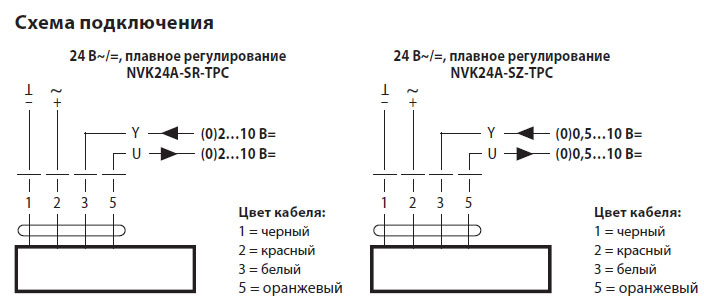

 Электрическое подключение NVK24A-SR-TPC





Габаритные размеры

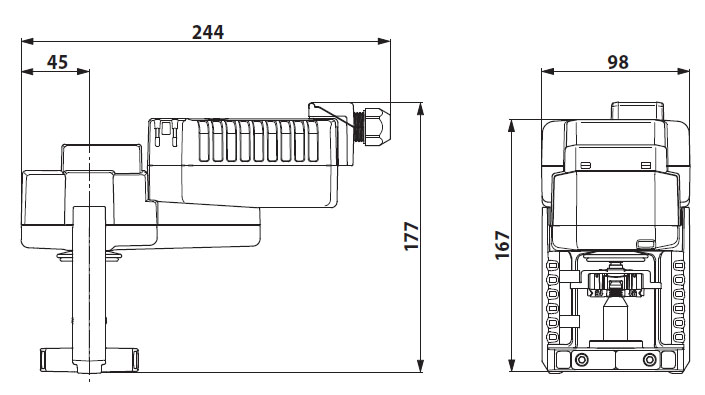

Габаритные размеры NVK24A-SR-TPC



Индикация и управление

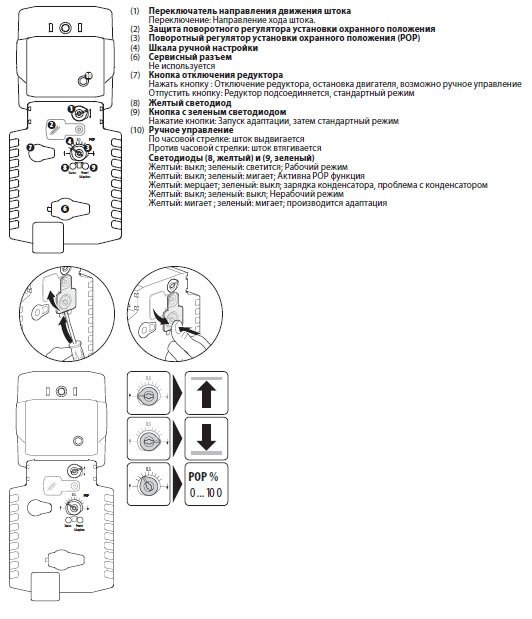

Индикация и управление NVK24A-SR-TPC
