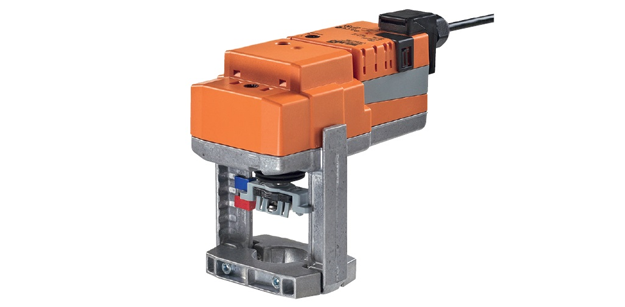

Поворотный электрический привод Belimo NVC24A-SZ-TPC разработан для седельных клапанов, IP54.

• Плавное управление
• U_ном – 24 V, усилие – 1000 N
• Срабатывание - 35 с (при ходе 20 мм)

 Поворотный электрический привод Belimo NVC24A-SZ-TPC разработан для седельных клапанов, IP54.

• Плавное управление
• U_ном – 24 V, усилие – 1000 N
• Срабатывание - 35 с (при ходе 20 мм)

Технические характеристики

Электрические данные
Uном	24 V, 50/60 Гц
Диапазон Uном	19,2…28,8 V/21,6…28,8 V
Мощность	5,5 VA - расчетная 3,5 W - работа; 1,5 W - покой
Соединение	4 мм² и кабель: 1 м , 4 х 0,75 мм ²
Возможность параллельного подключения 2-х приводов	Есть
Функциональные данные
Усилие	1000 N
Тип сигнала	Стандарт 0...10 В (при R = 100 кОм) - управляющий Стандарт 0,5...10 В (при max 0,5 мА) - обратная связь
Диапазон работы привода	0,5...10 В
Точность позиционирования привода	+/- 5%
Режим ручного управления	Есть. Кнопка на корпусе выводит редуктор из зацепления
t срабатывания	35 с (при ходе 20 мм)
Шум	60 децибел
Безопасность
Защита корпуса	Класс III / IP54
EMC	СЕ в соот. с 2004/108/ЕС
импульсное напряжение номинальное	0,8 kV
Допустимая t среды	От 0 до +50° С
Допустимая t хранения	От –40 до +80° С
Влажность	95% относительная, без конденсата
Обслуживание	Без тех. обслуживания
Вес привода	1,340 кг



Описание

Принцип работы

Привод Belimo NVC24A-SZ-TPC приводится в работающее состояние редуктором, посылающим аналоговые сигналы 0…10 В, за счет чего шток передвигается в требуемую позицию. Текущая позиция привода (0…100%) отображается измеряемым напряжением.

Возможно также управление вручную: временное либо постоянное. Активация режима происходит после нажатия кнопки, обеспечивающей выведение механического редуктора из зацепления и отсоединение привода от электропитания. Чтобы увеличить ход штока, необходимо вращать по часовой стрелке 6-ти гранный ключ 4 мм (устанавливается в специальное отверстие в верхней часть привода).

Процесс установки

Привод NVC24A-SZ-TPC устанавливается на клапан зажимными губками.

В исходной заводской позиции шток привода втянут. Направление движения выбирается, исходя из расположения точки запирания клапана, на котором планируется установка привода NVC24A-SZ-TPC.

Адаптационный период

Первая подача питания на привод Belimo NVC24A-SZ-TPC требует его адаптации, чтобы привести сигналы управления и обратной связи в соответствие с ходом штока. Для адаптации при ручном управлении необходимо нажать «Adaption» на корпусе.

Надежность устройства

Надежность и защита от чрезмерных нагрузок обеспечивается отключением привода автоматом при достижении финальных позиций.

При подборе подходящего клапана нужно ориентироваться на допустимые значения температуры окружающий среды и запирающего давления.

Цены на электроприводы NVC24A-SZ-TPC Вы можете узнать, позвонив по телефону 8 499 201 22 47. Скидки и оптовые цены обговариваются персонально.

Гарантия на устройство – 5 лет. Паспорт и сертификат соответствия прилагаются.

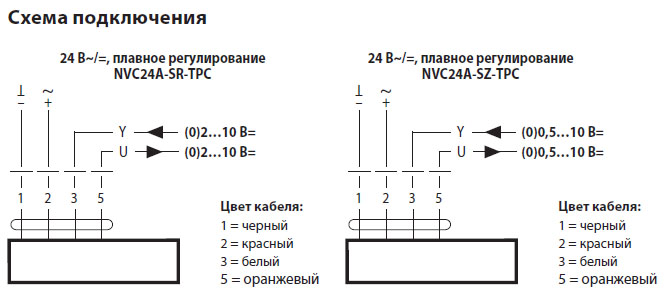

Электрическое подключение

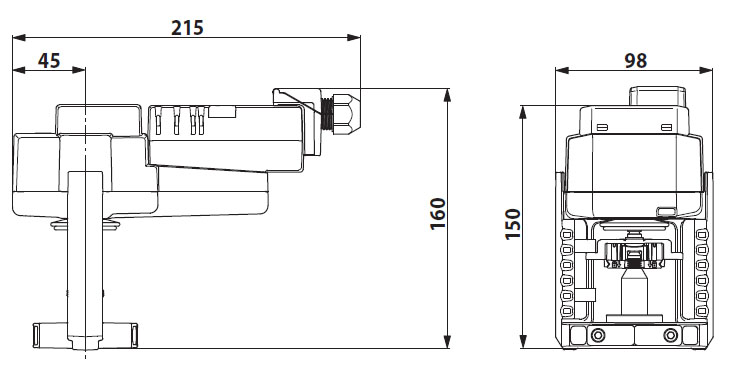

Габаритные размеры
