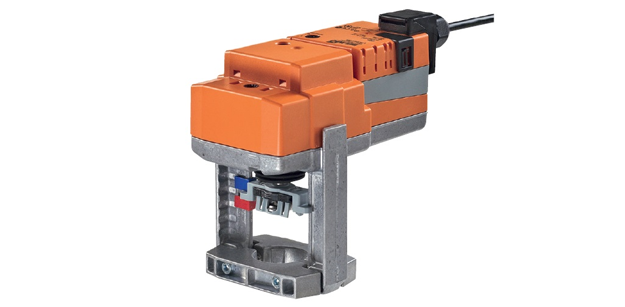

Электропривод Belimo NVC24A-SR-TPC предназначен для регулирования работы седельных клапанов. С ходом штока - 2 см.

• Вращательный момент двигателя - 1000 Н
• Напряжение (Unom) - 24 В АС/DC
• Аналоговый управляющий сигнал, интервал 0 (2) - 10 В
• Ход штока 20 мм
• Время срабатывания - 35 сек
• IP54, III класс защиты

Электропривод Belimo NVC24A-SR-TPC предназначен для регулирования работы седельных клапанов. С ходом штока - 2 см.

• Вращательный момент двигателя - 1000 Н
• Напряжение (Unom) - 24 В АС/DC
• Аналоговый управляющий сигнал, интервал 0 (2) - 10 В
• Ход штока 20 мм
• Время срабатывания - 35 сек
• IP54, III класс защиты

Технические характеристики



Электричество
Unom	24 В АС/DC
Частота тока	50/60 Гц
Интервал Unom	От 19,2 В до 28,8 В AC / от 21,6 В до 28,8 В DC
Мощность в процессе калибровки	5,5 ВА
Потребление мощности	В процессе эксплуатации - 3,5 Вт В состоянии покоя - 1,5 Вт
Присоединение к питанию	Кабельное, длина 1 м , 4 × 0,75 мм² и клеммы 4 мм²
Одновременное подключение нескольких приводов	Предусмотрено
Функциональность
Вращательный момент	1000 Н
Сигнал управления / диапазон работы	0 - 10 В DC, R входа 100 кОм / 2 - 10 В DC
Обратная связь	2 - 10 В DC, Imax 0,5 мА
Погрешность управления	+/- 5%
Управление вручную	Да. Нажать кнопку на корпусе для вывода редуктора из зацепления
Ход штока	2 см. Определяется механически на кронштейне с накладками, настраивается в процессе работы
Время срабатывания при ходе 2 см	35 сек
Шум при работе	Макс 60 дБ
Контроль позиции	Индикатор механический (от 0,5 до 2 см)
Безопасность эксплуатации
Защита от тока	Класс III - только низкие U
ЭМС	Директива 2004/108/ЕС
Протокол защиты корпуса	IP54
Unom импульсное	0,8 кВ
t среды в процессе эксплуатации	От 0°С до +50°С
t хранения привода	От –40°С до +80°С
Относит. влажность воздуха	95%, без конденсата
Сервис	Нет
Масса привода	1,34 кг



Описание

Функционирование

Перемещение штока электропривода Belimo NVC24A-SR-TPC в необходимое положение осуществляется согласно аналоговому управляющему сигналу в интервале от 0 до 10 В. Для показа текущей позиции используется сигнал обратной связи U, который кроме того может выступать в качестве управляющего для других электроприводов.

Монтирование

Электропривод Belimo NVC24A-SR-TPC монтируется на клапан посредством крепежных губок с зажимами. После установки привод вращается на клапане на 360° вокруг своей оси.

Управление вручную

Предусмотрено управление приводом Belimo NVC24A-SR-TPC вручную как на постоянной, так и на временной основе. Для активации режима нажать на кнопку - редуктор будет выведен из зацепленного положения, а привод отсоединен. Для изменения хода штока предназначен ключ-шестигранник на 4 мм. Ход увеличивается вращением ключа в направлении по часовой стрелке.

Высокая степень защиты от перегрузки

Благодаря автоматическому отключению привода Belimo NVC24A-SR-TPC после прохождения финальных позиций обеспечивается высокая степень надежности функционирования и защиты от перегрузки при работе.

Положение установки

По заводским настройкам шток электропривода Belimo NVC24A-SR-TPC в начальной позиции втянут. Если привод поставляется уже установленным на клапан, то при выборе направления движения нужно ориентироваться на расположение точки запирания на клапане.

Переключение направления движения

Ход штока электропривода Belimo NVC24A-SR-TPC переводится специальным переключателем в рабочий режим сразу после начала работы.

Адаптационный процесс

Сразу после начала эксплуатации электропривода Belimo NVC24A-SR-TPC начинается адаптационный процесс, в ходе которого сигналы управления и обратной связи соотносятся с установленным ходом штока. Для запуска процесса вручную нужно нажать кнопку ADAPTION, расположенную на корпусе. По завершению адаптации позиция штока привода Belimo NVC24A-SR-TPC определяется управляющим сигналом.

Вы можете узнать стоимость и заказать электропривод Belimo NVC24A-SR-TPC по телефону 8 (499) 201-22-47.

Оптовые цены и скидки на устройство Belimo NVC24A-SR-TPC обсуждаются персонально.

На привод Belimo NVC24A-SR-TPC действует гарантия в течение 5 лет. Паспорт и сертификат соответствия прилагаются.

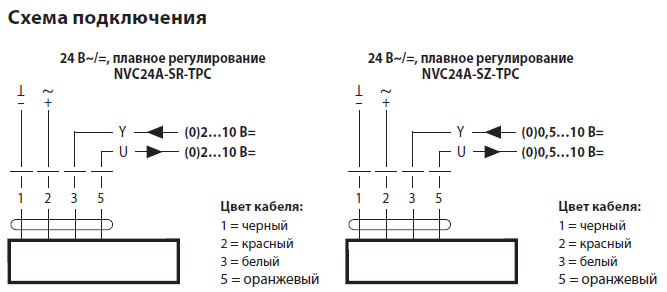

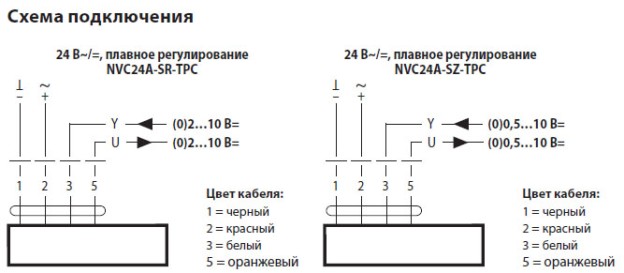

Электрическое подключение

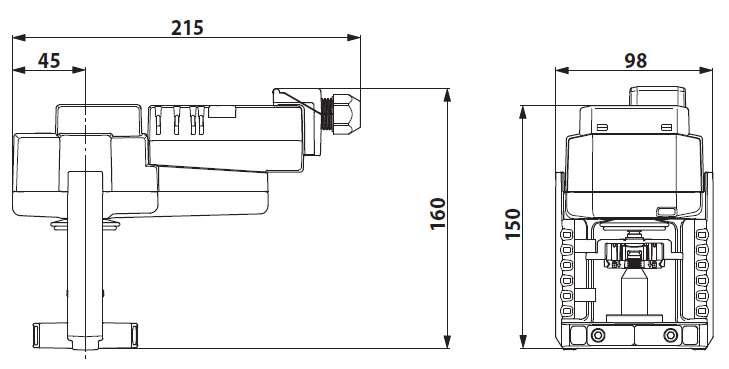

Габаритные размеры
