Привод седельного клапана для подключения в сеть MP-Bus, IP54.

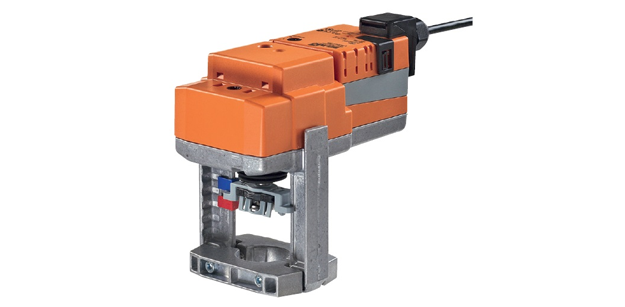

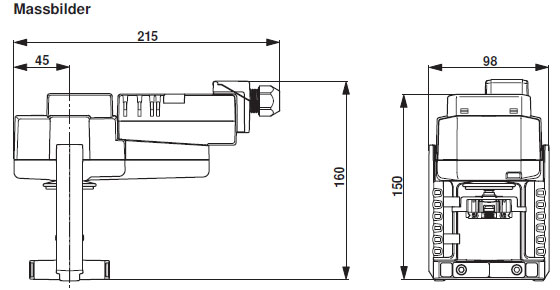

Поворотный электропривод БЕЛИМО LVC24A-MP-TPC для седельных клапанов.
Elektrische Daten | |
---|---|
Nennspannung | AC/DC 24 V |
Nennspannung Frequenz | 50/60 Hz |
Funktionsbereich | AC 19.2...28.8 V / DC 21.6...28.8 V |
Leistungsverbrauch Betrieb | 3 W |
Leistungsverbrauch Ruhestellung | 1.5 W |
Leistungsverbrauch Dimensionierung | 4.5 VA |

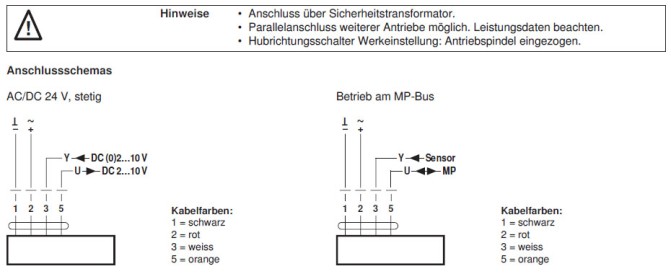

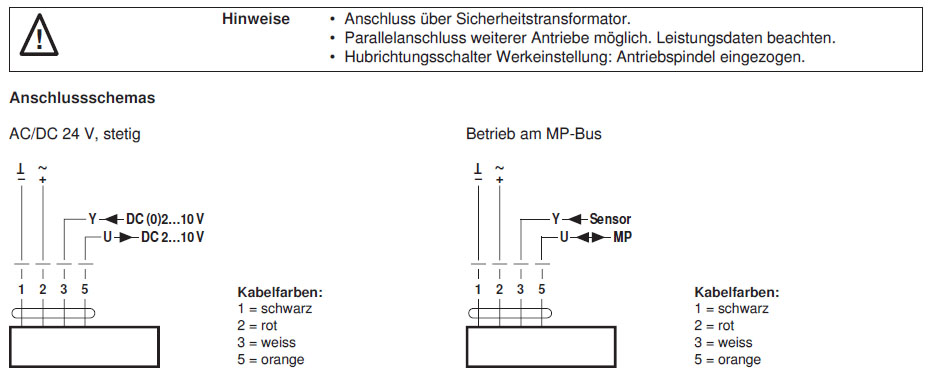

Anschluss Speisung / Steuerung | Klemmen mit Kabel 1 m, 4 x 0.75 mm² (Klemmen 4 mm²) |
Parallelbetrieb | Ja (Leistungsdaten beachten) |
Funktionsdaten | |
Stellkraft | 500 N |
Stellsignal Y | DC 0...10 V |
Stellsignal Y Hinweis | Eingangswiderstand 100 kΩ |
Stellsignal Y veränderbar | Auf-Zu 3-Punkt (nur AC) Stetig (DC 0...32 V) |
Arbeitsbereich Y DC 2...10 V | |
Arbeitsbereich Y veränderbar | Startpunkt DC 0.5...30 V Endpunkt DC 2.5...32 V |
Stellungsrückmeldung U | DC 2...10 V |
Stellungsrückmeldung U Hinweis | max. 0.5 mA |
Stellungsrückmeldung U veränderbar | Startpunkt DC 0.5...8 V Endpunkt DC 2.5...10 V |
Gleichlauf | 5% absolut |
Handverstellung | Getriebeausrastung mit Drucktaste, arretierbar |
Nennhub | 15 mm |
Stellzeit | 35 s / 15 mm |
Stellzeit veränderbar | 35...90 s / 15 mm |
Adaption Stellbereich | manuell (automatisch bei Erstinbetriebnahme) |
Adaption Stellbereich veränderbar | keine Aktion |
Adaption beim Einschalten | Adaption nach Drücken der Geriebeausrasttaste |
Zwangssteuerung | MAX (maximale Position) = 100% MIN (minimale Position) = 0% ZS (Zwischenstellung, nur AC) = 50% |
Zwangssteuerung veränderbar | MAX = (MIN + 33%)...100% MIN = 0%...(MAX – 33%) ZS = MIN...MAX |
Schallleistungspegel Motor | 60 dB(A) |
Stellungsanzeige | mechanisch, 5...15 mm Hub |
Sicherheit | |
Schutzklasse IEC/EN | III Schutzkleinspannung |
Schutzart IEC/EN | IP54 |
EMV | CE gemäss 2004/108/EG |
Zertifizierung IEC/EN | IEC/EN 60730-1 und IEC/EN 60730-2-14 |
Wirkungsweise | Typ 1 |
Bemessungsstossspannung Speisung / Steuerung | 0.8 kV |
Verschmutzungsgrad der Umgebung | 3 |
Umgebungstemperatur | 0...50°C |
Lagertemperatur | -40...80°C |
Umgebungsfeuchte | 95% r.H., nicht kondensierend |
Wartung | wartungsfrei |
Gewicht | |
Gewicht ca. | 1.4 kg |
Принцип действия
Электропривод LVC24A-MP-TPC управляется стандартным сигналом 0…10 В= и перемещает шток до положения, продиктованного сигналом. Измеряемое напряжение U отображает электрическим способом текущее положение поворотный электропривод BELIMO LVC24A-MP-TPC, а также может служить управляющим сигналом для других приводов.
Комуникаия по MP-Bus:
Привод получает свой цифровой регулировочный сигнал от верхнего уровня через шину MP-Bus и перемещается в заданное положение. Соединение U используется как Коммуникационный интерфейс и не поставляет аналоговые измерения напряжения.
Прямая установка
Простая прямая установка с помощью зажимных губок Простая прямая установка привод для клапанов BELIMO LVC24A-MP-TPC с помощью зажимных губок специальной формы. Привод может поворачиваться на шейке седельного клапана на 360°.
Ручное управление
Возможно ручное управление поворотный электропривод БЕЛИМО LVC24A-MP-TPC с помощью кнопки на корпусе привода — временное или постоянное. Механический редуктор выводится из зацепления пока кнопка нажата — привод отсоединен. Ход штока можно регулировать с помощью шестигранного ключа 4 мм, который вставляется в верхнюю часть привода. Ход штока увеличивается, когда ключ вращается по часовой стрелке.
Высокая функциональная надежность
Belimo LVC24A-MP-TPC поворотный привод Белимо защищен от перегрузки, не требует концевых выключателей и автоматически останавливается по достижению конечных положений. Комбинация электропривод/клапан Подходящие клапаны можно определить из технических характеристик клапанов, обязательно принимая во внимание разрешенную температуру среды и запирающее давление.
Индикация положения
Ход штока определяется механически на кронштейне со специальными накладками. Диапазон хода настраивается автоматически во время работы.
Установленное положение
Заводская настройка: шток электропривода втянут. В случае поставки клапана с установленным на него привод Belimo LVC24A-MP-TPC поворотный привод Belimo — направление движения устанавливается в соответствии с точкой запирания клапана.
Переключатель направления движения
При пуске переключатель направления хода штока переключает направление хода в нормальный режим.
Электрические аксессуары
Вспомогательные переключатели S2A-H.
Адаптация хода штока
В момент первого подключения электропитания LVC24A-MP-TPC привод запускает процесс адаптации — т. е. приведения управляющего сигнала и сигнала обратной связи в соответствии с величиной хода штока. Ручная инициация адаптации производится нажатием кнопки «Adaption» на корпусе привода. После этого привод перемещает шток в положение согласно управляющему сигналу.
Купить привод БЕЛИМО LVC24A-MP-TPC а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47.
Скидки и оптовые цены на электропривод БЕЛИМО LVC24A-MP-TPC мы обсуждаем индивидуально.
На поворотный привод клапана BELIMO LVC24A-MP-TPC распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.
