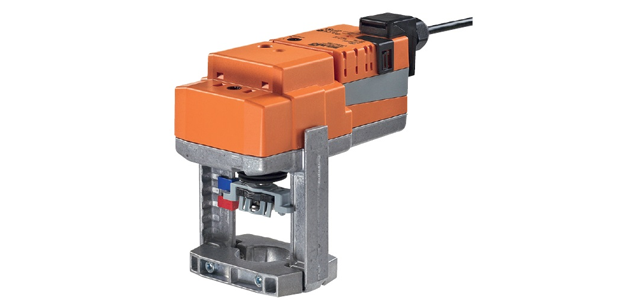

Привод для установки на седельный клапан, IP54.

• Действующее усилие 500 Н
• Номинальное напряжение 24 В~/=
• Управление: открыто/закрыто, 3-поз.
• Ход штока 15 мм

Привод для установки на седельный клапан, IP54.

• Действующее усилие 500 Н
• Номинальное напряжение 24 В~/=
• Управление: открыто/закрыто, 3-поз.
• Ход штока 15 мм



Технические характеристики

Поворотный электропривод БЕЛИМО LV24A-TPC для седельных клапанов.

Номинальное напряжение	24 В ~, 50/60 Гц ; 24 В=
Диапазон номинального напряжения	19,2…28,8 В~ / 21,6…28,8 В=
Расчетная мощность	1 ВА
Потребляемая мощность: — во время вращения — в состоянии покоя	1 Вт 0,5 Вт
Соединение Контакты	4 мм² и кабель: 1 м , 3 х 0,75 мм ²
Параллельное подключение	Возможно
Функциональные данные
Действующее усилие	500 Н
Ручное управление	Вывод из зацепления зубчатого редуктора с помощью кнопки, возможно постоянное
Ход штока	15 мм
Время срабатывания	150 с / 15 мм
Уровень шума	45 дБ (А)
Индикация положения	Механический указатель 5…15 мм штока
Безопасность
Класс защиты	III (для низких напряжений)
Электромагнитная совместимость	СЕ в соответствии с 2004/108/ЕС
Степень защиты корпуса	IP54
Номинальный импульс напряжения	0,8 кВ
Температура окружающей среды	0…+50° С
Температура хранения	–40…+80° С
Влажность окружающей среды	95% отн., не конденсир.
Техническое обслуживание	Не требуется
Вес	1,320 кг



Описание

Прямая установка

Простая прямая установка с помощью зажимных губок Простая прямая установка привод для клапанов BELIMO LV24A-TPC с помощью зажимных губок специальной формы. Привод может поворачиваться на шейке седельного клапана на 360°.

Ручное управление

Возможно ручное управление поворотный электропривод БЕЛИМО LV24A-TPC с помощью кнопки на корпусе привода — временное или постоянное. Механический редуктор выводится из зацепления пока кнопка нажата — привод отсоединен. Ход штока можно регулировать с помощью шестигранного ключа 4 мм, который вставляется в верхнюю часть привода. Ход штока увеличивается, когда ключ вращается по часовой стрелке.

Высокая функциональная надежность

Belimo LV24A-TPC поворотный привод Белимо защищен от перегрузки, не требует концевых выключателей и автоматически останавливается по достижению конечных положений. Комбинация электропривод/клапан Подходящие клапаны можно определить из технических характеристик клапанов, обязательно принимая во внимание разрешенную температуру среды и запирающее давление.

Индикация положения

Ход штока поворотный электропривод BELIMO LV24A-TPC определяется механически на кронштейне со специальными накладками. Диапазон хода настраивается автоматически во время работы.

Установленное положение

Заводская настройка: шток электропривода втянут. В случае поставки клапана с установленным на него привод Belimo LV24A-TPC поворотный привод Belimo — направление движения устанавливается в соответствии с точкой запирания клапана.

Переключатель направления движения

При пуске переключатель направления хода штока переключает направление хода LV24A-TPC привод в нормальный режим .

Электрические аксессуары

Вспомогательные переключатели S2A-H.

Комбинация электропривод/клапан

Подходящие клапаны можно определить из технических характеристик клапанов, обязательно принимая во внимание разрешенную температуру среды и запирающее давление электропривод LV24A-TPC.

Купить привод БЕЛИМО LV24A-TPC а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47.

Скидки и оптовые цены на электропривод БЕЛИМО LV24A-TPC мы обсуждаем индивидуально.

На поворотный привод клапана BELIMO LV24A-TPC распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

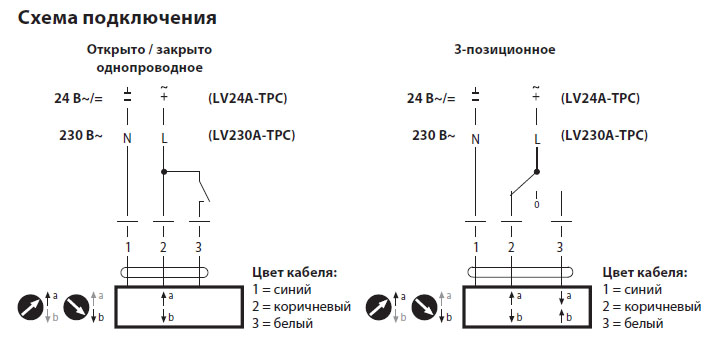

Электрическое подключение

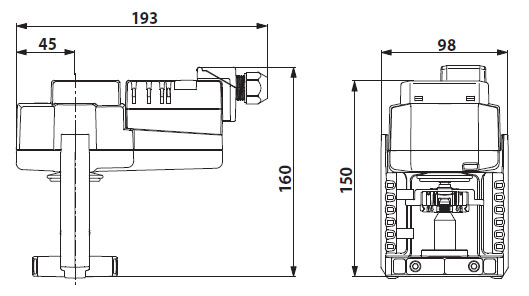

Габаритные размеры
