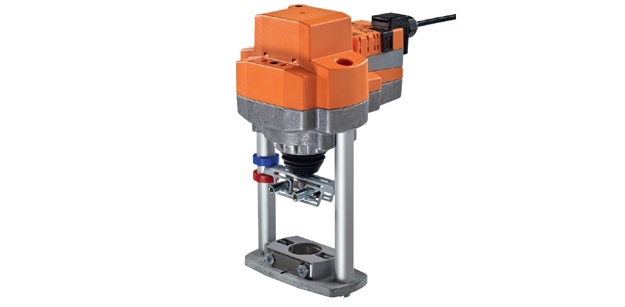

Электропривод поворотного типа Belimo EV24A-SZ-TPC для регулирования работы седельных клапанов. С ходом штока 4 см.

• Вращательный момент двигателя - 2500 Н
• Напряжение (Unomin) - 24 В (пермен./постоян. ток)
• Плавное регулирование в интервале 0 - 10 В (постоян. ток)
• IP54, 3-й класс защиты от тока

Электропривод поворотного типа Belimo EV24A-SZ-TPC для регулирования работы седельных клапанов. С ходом штока 4 см.

• Вращательный момент двигателя - 2500 Н
• Напряжение (Unomin) - 24 В (пермен./постоян. ток)
• Плавное регулирование в интервале 0 - 10 В (постоян. ток)
• IP54, 3-й класс защиты от тока



Технические характеристики



Характеристики электричества
Unomin	24 В (перемен./постоян. ток); частота - 50/60 Гц
Интервал Unomin	19,2…28,8 В (перемен. ток) / 21,6…28,8 В (постоян. ток)
Мощность при калибровке (расчетный параметр)	6 ВА
Мощности потребляемые	4 Вт - в процессе эксплуатации 1,5 Вт - вне работы
Присоединение к питанию	Кабельное, 100 см , 4 х 0,75 мм² и клеммы 4 мм²
Подключение нескольких приводов одновременно	Предусмотрено
Функциональные характеристики
Вращательный момент двигателя	2500 Н
Сигнал управления Y	0 - 10 В (постоян. ток), R входа = 100 кОм
Интервал работы Y	0,5 - 10 В (постоян. ток)
Обратная связь U	0,5 - 10 В (постоян. ток), Imax  =0,5 мА
Погрешность управления	Отклонение +/- 5%
Режим ручного управления	Предусмотрено. Активируется нажатием на кнопку. Временный и постоянный режимы
Номинальный ход штока	4 см.
Продолжительность работы	50 сек, при ходе 4 см
Максимальный шум при работе двигателя	55 дБ
Индикатор позиции	Указатель механич., (0,5 - 4 см хода)
Характеристики по безопасности
Защита от тока	3-й класс - экстра-низкие U
ЭМС	В соответствии с директивой 2004/108/ЕС
Протокол защиты корпуса	IP54
Импульс Unomin	0,8 кВ
Окружающая t при работе	От 0°С до +50°С
t при хранении привода	От –40°С до +80°С
Влажность воздуха относит.	95%, без конденсации
Сервис	Нет необходимости
Масса привода	4,32 кг



Описание

Принцип работы

Управление электроприводом Belimo EV24A-SZ-TPC осуществляется посредством аналогового сигнала в интервале от 0 до 10 В, согласно которому шток перемещается в необходимую позицию. Для отображения позиции, в которой привод находится в данный момент, предназначен сигнал обратной связи U (напряжение измеряемое). Кроме того сигнал U может выступать в роли управляющего для других электроприводов.

Процесс монтажа привода

В базовую комплектацию привода Belimo EV24A-SZ-TPC входят крепежные губки с зажимами, что значительно упрощает процесс монтажа привода на клапан. Привод Belimo EV24A-SZ-TPC может вращаться на клапане вокруг своей оси на 360°.

Режим ручного управления

Предусмотрен режим ручного управления электроприводом Belimo EV24A-SZ-TPC как на постоянной, так и на временной основе. Для отсоединения привода нужно нажать на специальную кнопку на корпусе - после этого редуктор будет выведен из зацепленного положения. С помощью ключа 6-гранника на 0,4 см возможно регулировать ход штока вручную. Для увеличения хода ключ поворачивается в направлении по часовой стрелке.

Надежность функционирования

В приводе Belimo EV24A-SZ-TPC реализована функция автоматической остановки сразу после прохождения заданных финальных позиций. Это позволяет обеспечить высокую надежность функционирования и защиты от перегрузок в процессе работы.

Позиция установки

По заводским настройкам от производителя, шток привода Belimo EV24A-SZ-TPC первоначально находится во втянутой позиции. Если привод поставляется уже установленным на клапан, то при выборе направления движения нужно ориентироваться на расположение точки запирания.

Выбор подходящего клапана

При выборе модели седельных клапанов, на которые возможна установка электропривода Belimo EV24A-SZ-TPC, нужно учитывать технические параметры клапана, главным образом запирающее давление и температурный режим рабочей среды.

Переключение направления движения

Ход штока Belimo EV24A-SZ-TPC переводится специальным переключателем в рабочий режим сразу после начала эксплуатации.

Адаптационный режим

Сразу после начала эксплуатации электропривод Belimo EV24A-SZ-TPC переходит в адаптационный режим, в ходе которого сигналы управления и обратной связи соотносятся с установленным ходом штока. Для запуска режима вручную нажать кнопку Adaption на корпусе. После окончания адаптации положение штока определяется на основании сигнала управления.

Для уточнения стоимости устройства и заказа привода Belimo EV24A-SZ-TPC Вы можете звонить по телефону 8 (499) 201-22-47.

Предоставление скидок, а также оптовых цен на большие партии привода Belimo EV24A-SZ-TPC обсуждаются персонально.

На электропривод Belimo EV24A-SZ-TPC действует гарантия в течение 5 лет. К устройству прилагаются технический паспорт и сертификат соответствия.

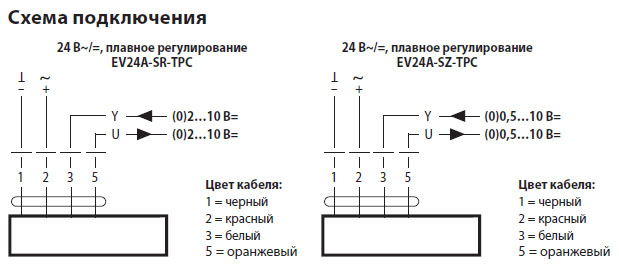

Электрическое подключение

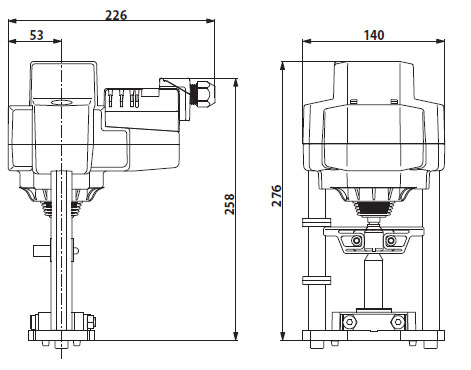

Габаритные размеры
