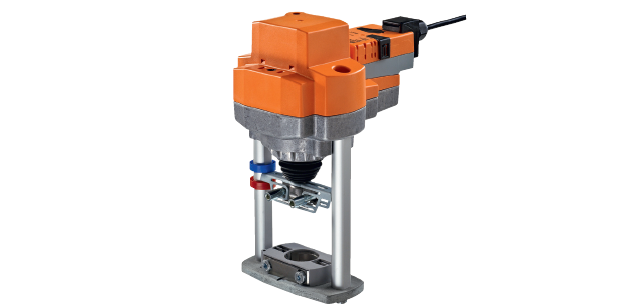

Привод BELIMO EV24A-MP-TPC

Привод для установки на седельный клапан PN 25 DN 15-100 EV24A-MP-TPC

Электропривод Belimo EV24A-MP-TPC для установки на 2-х и 3-ходовые седельные клапаны. С ходом штока - 4 см.

  • Действующие усилие - 2500 Н
  • Напряжение (Unom) - 24 В AC/DC
  • Плавное регулирование в интервале (0)2 - 10 В DC
  • Коммуникация по MP-Bus сети
  • С опцией преобразования сигналов от датчиков



Электропривод Belimo EV24A-MP-TPC для установки на 2-х и 3-ходовые седельные клапаны. С ходом штока - 4 см.

  • Действующие усилие - 2500 Н
  • Напряжение (Unom) - 24 В AC/DC
  • Плавное регулирование в интервале (0)2 - 10 В DC
  • Коммуникация по MP-Bus сети
  • С опцией преобразования сигналов от датчиков



Технические характеристики



Электричество
Unom 24 В AC/DC
Частота тока 50/60 Гц
Интервал Unom 19,2 до 28,8 В AC / 21,6 - 28,8 В DC
Потребление мощности при работе 4 Вт
Потребление мощности в покое 1,5 Вт
Мощность расчетная при калибровке 6 ВА
Подключение к питанию Кабельное, 100 см, 4 x 0,75 мм² (клеммы 4 мм²)
Управление несколькими приводами параллельно Да, нужно учитывать мощности
Функциональность
Действующее усилие 2500 Н
Управляющий сигнал (базовые настройки) 0 - 10 В DC, при R на входе = 100 кОм
Управляющий сигнал (индивидуальные настройки) 3-позиционная схема (только для AC); 0 - 32 В DC
Интервал работы (базовые настройки) 2 - 10 В DC
Интервал работы (индивидуальные настройки) 0,5 - 30 В DC - на старте, 2,5 - 32 В DС - на выходе
Сигнал обратной связи (базовые настройки) 2 - 10 В DC, Iмакс = 0,5 мА
Сигнал обратной связи (индивидуальные настройки) 0,5 - 8 В DC - на старте, 2,5 - 10 В DС - на выходе
Погрешность управления +/- 5%
Управление вручную Есть. Активируется нажатием кнопки, фиксируется
Ход штока 4 см. Определяется механически на кронштейне с накладками, настраивается в процессе работы
Время срабатывания (базовые настройки) 2,5 мин при ходе 4 см
Время срабатывания (индивидуальные настройки) 1,5 - 2,5 мин при ходе 4 см
Адаптация хода штока Диапазон хода настраивается вручную (автоматически при начале эксплуатации и 1-й подаче напряжения)
Управление приводом

Макс (макс. положение) = 100%

ZS (среднее положение, только для переменного тока) = 50%

Мин (мин. положение) = 0%
Шум при работе двигателя 56 дБ
Индикатор позиций Механический (ход 0,5 - 4 см)
Безопасность эксплуатации
Класс защиты от тока 3-й - экстра-низкие U
Протокол защиты корпуса IP54
ЭМС Директива 2004/108/EC
Unom импульсное  0,8 кВ
Степень защиты окруж. среды 3
t среды при работе 0°C ... +50°C
t при хранении привода -40°C ... +80°C
Относ. влажность воздуха 95%, без конденсации
Сервис Нет
Масса устройства 4,3 кг



Описание

Управление и функционирование

  1. Стандартное управление

Привод Belimo EV24A-MP-TPC принимает необходимое положение согласно стандартному аналоговому сигналу (0)2 - 10 В. Текущую позицию поворота привода показывает сигнал обратной связи, который кроме того может выступать в качестве управляющего для других приводов.

  1. По сети MP-Bus

Привод принимает нужное положение согласно цифровому сигналу, полученному от контроллера высшего уровня по MP-Bus сети. Сигнал обратной связи при этом не отображает положение привода, а является лишь интерфейсом коммуникации.

Преобразование сигналов

Можно подключить датчики передачи аналогового сигнала, который с помощью MP привода конвертируется в цифровой и передается по MP-Bus сети в систему управления высшего уровня.

Индивидуальные настройки

По умолчанию привод Belimo EV24A-MP-TPC настроен для наиболее распространенных ситуаций эксплуатации. Для индивидуальной настройки воспользуйтесь устройствами PC-Tool MFT-P или ZTH-EU.

Монтирование

Монтирование привода Belimo EV24A-MP-TPC на клапан осуществляется монтажными губками с зажимами. После монтажа привод может вращаться вокруг своей оси на 360°.

Управление вручную

Предусмотрено управление приводом Belimo EV24A-MP-TPC вручную как на временной, так и на постоянной основе. Для вывода редуктора из зацепленного состояния и отсоединения привода нужно нажать на специальную кнопку на корпусе. С помощью 6-гранного ключа на 0,4 см ход штока регулируется вручную - для увеличения хода, поворачивать ключ в направлении по часовой стрелке.

Защита от перегрузки в процессе эксплуатации

Благодаря автоматической остановке привода Belimo EV24A-MP-TPC сразу после прохождения финальных позиций обеспечивается высокая степень защиты устройства от перегрузок в процессе эксплуатации, без использования концевых выключателей.

Положение установки

По заводским настройкам шток электропривода Belimo EV24A-MP-TPC в начальной позиции втянут. Если привод поставляется уже установленным на клапан, то при выборе направления движения нужно ориентироваться на расположение точки запирания на клапане.

Переключение направления поворота

При начале эксплуатации привода Belimo EV24A-MP-TPC происходит переключение направления хода в стандартный режим. После этого позиции привода определяются управляющим сигналом.

Адаптационный процесс

Сразу после начала эксплуатации электропривода Belimo EV24A-MP-TPC начинается адаптационный процесс, в ходе которого сигналы управления и обратной связи соотносятся с установленным ходом штока. Для запуска процесса вручную нужно нажать кнопку ADAPTION, расположенную на корпусе. По завершению адаптации позиция штока привода Belimo EV24A-MP-TPC определяется управляющим сигналом.

Для уточнения стоимости устройства и заказа привода Belimo EV24A-MP-TPC Вы можете звонить по телефону 8 (499) 201-22-47.

Предоставление оптовых цен и скидок на устройство Belimo EV24A-MP-TPC обсуждается персонально с клиентом.

Гарантия на электропривод для седельных клапанов Belimo EV24A-MP-TPC - 5 лет. Паспорт и сертификат соответствия прилагаются.

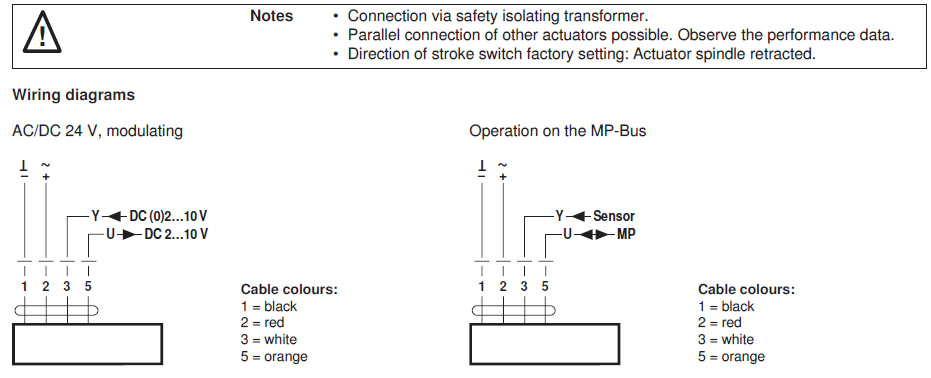

Электрическое подключение

 Электрическое подключение EV24A-MP-TPC

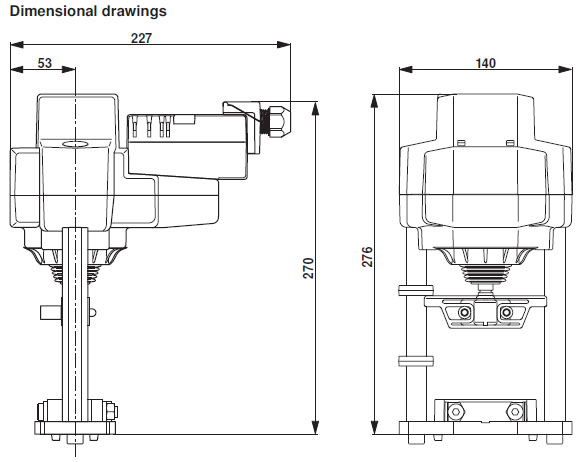

Габаритные размеры

Габаритные размеры EV24A-MP-TPC
