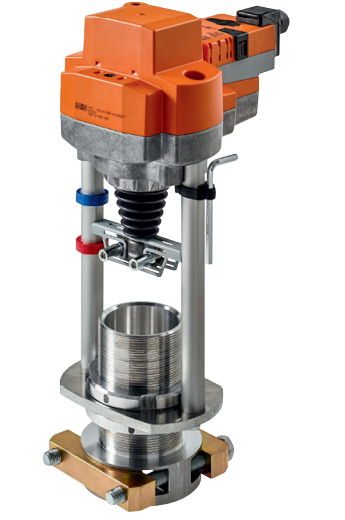

Электропривод Belimo EV24A-MP-RE применяется для регулирования работы 2-х и 3-ходовых седельных клапанов разных производителей. С возможностью коммуникации по MP-Bus сети и опцией преобразования сигналов от датчиков.

• Вращательный момент - 2500 Н
• Напряжение (Unom) - 24 В AC/DC
• Управление приводом по умолчанию – интервал 0 – 10 В. Возможны индивидуальные настройки
• Ход штока - 5 см

Электропривод Belimo EV24A-MP-RE применяется для регулирования работы 2-х и 3-ходовых седельных клапанов разных производителей. С возможностью коммуникации по MP-Bus сети и опцией преобразования сигналов от датчиков.

• Вращательный момент - 2500 Н
• Напряжение (Unom) - 24 В AC/DC
• Управление приводом по умолчанию – интервал 0 – 10 В. Возможны индивидуальные настройки
• Ход штока - 5 см

Технические характеристики



Параметры электричества
Напряжение (Unom)	24 В AC/DC; частота тока 50/60 Гц
Диапазон Unom	19,2 - 28,8 В AC / 21,6 - 28,8 В DC
Мощность в процессе калибровки	6 ВА
Потребление мощности	4 Вт - во время работы 1,5 Вт - в состоянии покоя
Подключение к питанию	Клеммы 4 мм² (кабель 4-10 мм)
Подключение сразу нескольких приводов	Возможно, нужно учитывать мощности
Функциональные параметры
Вращательный момент	2500 Н
Управляющий сигнал Y (базовые настройки)	0 – 10 В DC, при входном R = 100 кОм
Настраиваемые варианты управления	1. Открыто-Закрыто 2. 3-позиционное управление (только для AC) 3. Настройка от 0 до 32 В DC
Диапазон работы Y (базовые настройки)	2 - 10 В DC
Диапазон работы Y (индивид. настройки)	0,5 – 30 В (на старте), 2,5 – 32 В (на финише)
Сигнал обратной связи U (базовые настройки)	2 - 10 В DC, при Imax = 0,5 мА
Сигнал обратной связи U (индивид. настройки)	0,5 – 8 В (на старте), 2,5 – 10 В (на финише)
Абсолютная точность управления	+/- 5%
Управление вручную	Предусмотрено. Для активации нажать кнопку, фиксируется
Ход штока	5 см
Продолжительность срабатывания (базовые настройки)	2,5 мин (при ходе 4 см), 188 сек (при ходе 5 см)
Продолжительность срабатывания (индивид.  настройки)	113 - 118 сек (при ходе 5 см)
Адаптация хода штока	Диапазон хода настраивается вручную (автоматически при начале эксплуатации и 1-й подаче напряжения)
Управление приводом	Макс. положение = 100% ZS (среднее положение, только для переменного тока) = 50% Мин. положение = 0%
Максимальный шум при работе двигателя	56 дБ
Контроль позиции привода	Индикатор механический (настраивается от 0,5 до 5 см)
Параметры безопасности
Класс защиты от тока	3-й - экстра-низкие U
ЭМС	Согл. директиве 2014/30/ЕU
Протокол защиты корпуса	IP54
Импульс Unom	0,8 кВ
Степень защиты окруж. среды	3
Окружающая t при работе	От 0 до +50°С
t для хранения привода вне работы	От –40°С до +80°С
Влажность воздуха отн.	95%, без конденсации
Сервисная поддержка	Не предусмотрена
Вес привода	7,4 кг



Описание

Управление и функционирование

1. Аналоговое управление

Электропривод Belimo EV24A-MP-RE занимает необходимое положение согласно аналоговому сигналу постоянного тока в интервале 0 - 10 В. Текущую позицию поворота привода показывает сигнал обратной связи U (измеряемое напряжение), который может также выступать в роли управляющего сигнала для других приводов.

2. Коммуникация по сети MP-Bus

Привод EV24A-MP-RE принимает нужное положение согласно цифровому сигналу, полученному от контроллера высшего уровня по MP-Bus сети. Сигнал обратной связи при этом не отображает положение привода, а является коммуникационным интерфейсом.

Опция преобразования сигналов

Возможно подключение датчиков, передающих аналоговый сигнал, который с помощью MP привода конвертируется в цифровой и передается по MP-Bus сети в систему управления высшего уровня.

Индивидуальные настройки

По умолчанию привод Belimo EV24A-MP-RE настроен для наиболее распространенных ситуаций эксплуатации. Для индивидуальной настройки воспользуйтесь устройствами PC-Tool MFT-P или ZTH-EU.

Процесс установки

       1. На клапаны сторонних производителей

Электропривода Belimo EV24A-MP-RE может быть установлен на широкий диапазон клапанов от различных производителей, т.к. в комплект входят универсальные адаптеры шейки и штока клапана. Перед началом эксплуатации необходимо адаптировать шейку и шток клапана, а затем присоединить привод к переходнику шейки клапана. После этого привод подключается к клапану и полностью готов к эксплуатации. Привод может вращаться на 360° на шейке клапана, (если это допускается размером установленного клапана).

       2. На клапаны Belimo

Электропривод Belimo EV24A-MP-RE устанавливается на клапаны этого же производителя стандартным способом.

Режим ручного управления

Предусмотрен режим ручного управления приводом Belimo EV24A-MP-RE как на постоянной, так и на временной основе. Для отсоединения привода необходимо нажать кнопку на корпусе, которая выведет редуктор из зацепления. Настройка вручную хода штока осуществляется ключом шестигранником на 0,5 см - для увеличения хода ключ нужно поворачивать вправо.

Высокая степень защиты от перегрузок

Защита привода Belimo EV24A-MP-RE от перегрузок в процессе эксплуатации обеспечивается автоматическим прекращением работы сразу после прохождения заданных финальных позиций.

Заводские настройки положения

От производителя электропривод Belimo EV24A-MP-RE поставляется со втянутым штоком в первоначальном положении.

Настройки хода штока

Ход штока настраивается на специальном кронштейне с выступами и автоматически регулируется в процессе работы. При начале эксплуатации ход штока привода Belimo EV24A-MP-RE направление хода изменяется на нормальный режим за счет переключателя.

Адаптационный процесс

Сразу после начала эксплуатации электропривода Belimo EV24A-MP-RE начинается адаптационный процесс, в ходе которого сигналы управления и обратной связи соотносятся с установленным ходом штока. Для запуска процесса вручную нужно нажать кнопку ADAPTION, расположенную на корпусе, либо воспользоваться устройством PC-Tool. По завершению адаптации позиция штока привода Belimo EV24A-MP-RE определяется управляющим сигналом.

Для заказа электропривода Belimo EV24A-MP-RE, а также уточнения всей интересующей информации и стоимости устройства звоните по телефону 8 (499) 201-22-47.

Предоставление оптовых цен на большие партии заказа и скидки обсуждаются индивидуально с клиентом.

Гарантия на электропривод Belimo EV24A-MP-RE - 5 лет со дня приобретения. Технический паспорт и сертификат соответствия прилагаются к устройству.

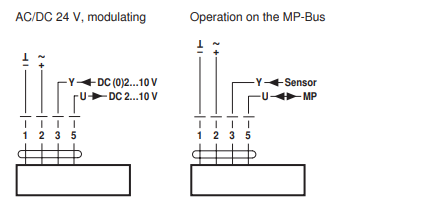

Электрическое подключение

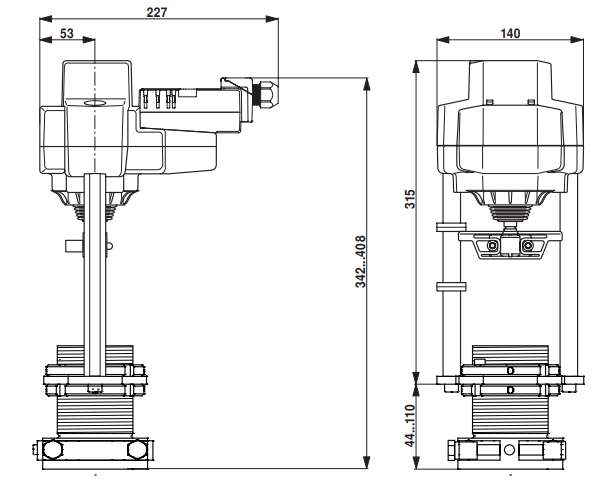

Габаритные размеры
