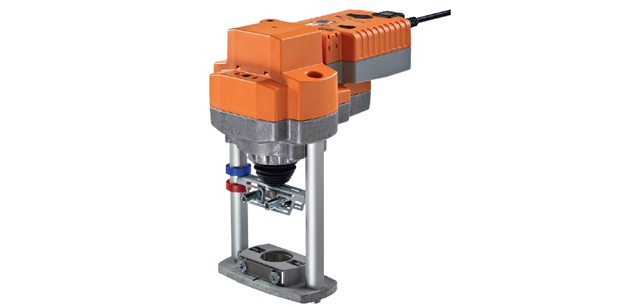

Электропривод у применяется для управления седельными клапанами. Оснащен конденсатором, обеспечивающим защитную функцию. Срок эксплуатации конденсатора - 15 лет.

• Момент силы - 2000 Н
• Напряжение номинал. (Unom) - 24 В АС/DC
• 3-позиционная схема управления
• Ход штока - 3,2 см

Электропривод у применяется для управления седельными клапанами. Оснащен конденсатором, обеспечивающим защитную функцию. Срок эксплуатации конденсатора - 15 лет.

• Момент силы - 2000 Н
• Напряжение номинал. (Unom) - 24 В АС/DC
• 3-позиционная схема управления
• Ход штока - 3,2 см

Технические характеристики



Электричество
Unom; Интервал Unom	24 В AC/DC; 19,2 - 28,8 В АС / 21,6 - 28,8 В DC
Частота тока	50/60 Гц
Мощность в расчете	9,5 ВА
Мощности потребляемые	5 Вт - процесс эксплуатации 2 Вт - покой
Присоединение к питанию	С помощью кабеля - 100 см , 4 х 0,75 мм²; клеммы 4 мм²
Подключение одновременно нескольких приводов	Предусмотрено
Функциональность
Момент силы	2000 Н
Точка срабатывания конденсатора	Задается переключателем POP, шток выдвигается / втягивается
Управление вручную	Предусмотрено. Для активации нажать кнопку на корпусе, фиксируется
Ход штока	3,2 см. Определяется механически на кронштейне с накладками, в процессе работы настраивается автоматически
Продолжительность срабатывания (ход 3,2 см)	2,5 мин - двигатель 35 сек - конденсатор
Шум при работе	60 дБ (двигатель / конденсатор)
Контроль позиции	Индикатор механический (ход 0,5-3,2 см)
Безопасность эксплуатации
Класс защиты от поражения током	3-й класс - экстра-низкие U
ЭМС	Согласно директиве 2004/108/ЕС
Протокол защиты корпуса	IP54
Unom импульсное	0,8 кВ
t среды в процессе эксплуатации	От 0°С до +50°С
t при хранении привода	От –40°С до +80°С
Относит. влажность воздуха	95%, конденсат не образуется
Сервисная поддержка	Не предусмотрена
Масса	4460 грамм



Описание

Принцип функционирования

Управление электроприводом Belimo AVK24A-3-TPC - 3-позиционное. Согласно управляющему сигналу шток принимает необходимое положение, и одновременно с этим происходит зарядка встроенного конденсатора. В ситуациях экстренного отключения электропитания шток будет перемещен в охранную позицию (задается перед началом эксплуатации) с помощью конденсатора.

Зарядка встроенного конденсатора

От производителя электропривод Belimo AVK24A-3-TPC поставляется с разряженным конденсатором, поэтому для начала эксплуатации необходима его предварительная зарядка. Минимального заряда должно хватить на то, чтобы при отключении питания переместить шток в охранное положение. Точный период зарядки зависит от времени, которое привод находился в отключенном состоянии, минимальное время заряда - 20 сек.

Принцип монтажа

Процесс монтажа привода Belimo AVK24A-3-TPC на клапан прост и осуществляется крепежными губками с зажимами. После установки привод вращается вокруг своей оси на клапане на 360°.

Управление вручную

Предусмотрены 2 режима управления электроприводом Belimo AVK24A-3-TPC вручную - на постоянной и временной основе. Активируется нажатием кнопки на корпусе, которая выводит зубчатый редуктор из состояния зацепления, отсоединяя привод. Настройка хода штока в ручном режиме осуществляется ключом 6-гранником (4 мм). Для увеличения хода ключ поворачивает вправо.

Надежность в процессе эксплуатации

Благодаря автоматическому отключению привода Belimo AVK24A-3-TPC сразу после прохождения конечных заданных позиций достигается максимальная степень защиты от перегрузок.

Положение установки

От производителя электропривод Belimo AVK24A-3-TPC поставляется со втянутым штоком. Если привод уже установлен на клапане, то при выборе направления движения нужно ориентироваться на расположение точки запирания клапана.

Переключение направления движения

Ход штока электропривода Belimo AVK24A-3-TPC устанавливается на нормальный рабочий режим специальным переключателем после начала эксплуатации.

Выбор подходящего клапана

При выборе модели седельного клапана, подходящей для электропривода Belimo NVK24A-SR-TPC, необходимо брать во внимание технические параметры клапана, главным образом запирающее давление и температурный режим рабочей среды.

Для уточнения стоимости устройства и заказа привода Belimo AVK24A-3-TPC звоните по телефону 8 (499) 201-22-47.

Обсуждение скидок и оптовых цен на большие партии изделия происходит в индивидуальном порядке.

Стандартная гарантия на электропривод Belimo AVK24A-3-TPC - 5 лет. Паспорт и сертификат соответствия прилагаются.

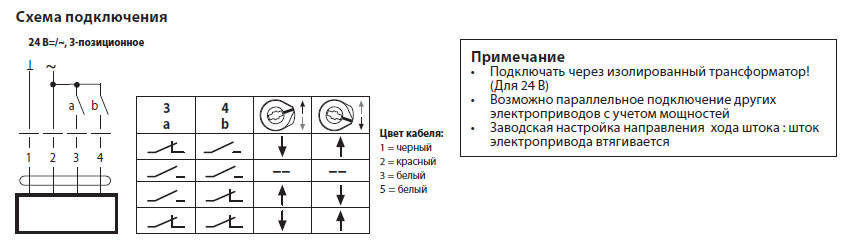

Электрическое подключение

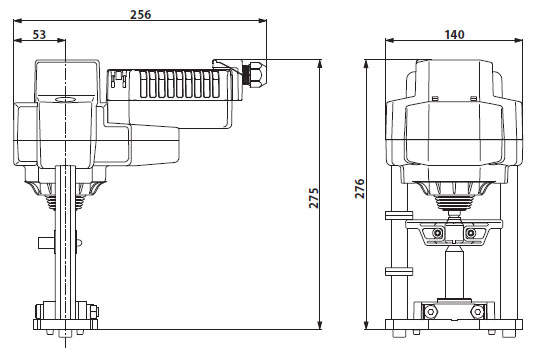

Габаритные размеры
