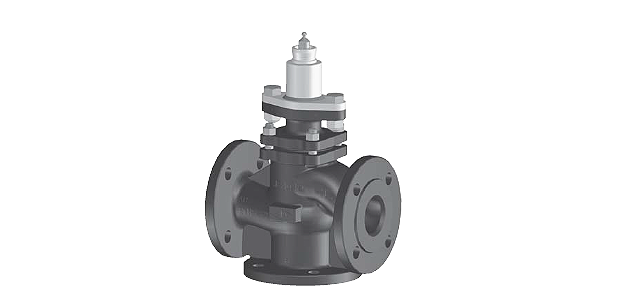

Седельный клапан модели Belimo H7080X100-S4 необходим для управления потоком воды разных температур в закрытых контурах. Области применения: системы отопления и обработки воздуха.

• Диаметр – 8 см
• 3-ходовой с фланцами PN16
• Пропускная способность макс. (Kvs max)– 100 куб.м / час
• Линейная расходная характеристика

Седельный клапан модели Belimo H7080X100-S4 необходим для управления потоком воды разных температур в закрытых контурах. Области применения: системы отопления и обработки воздуха.

• Диаметр – 8 см
• 3-ходовой с фланцами PN16
• Пропускная способность макс. (Kvs max)– 100 куб.м / час
• Линейная расходная характеристика

Технические характеристики



Технические характеристики:
Среда для нормальный работы	Вода (хол./гор. низкотемпер.), в том числе с содержанием гликоля не более 50%
Диапазон разрешенных температур	+5 °С … +200 °С (min температура –10 °С – на заказ)
Допустимое давление (Ps)	2500 kPa, при температуре в диапазоне от +5°С до 120°С 2300 kPa, при температуре в диапазоне от 120°С до 200°С
Характеристика расхода	Линейная в обоих каналах (регулирующий и байпас)
Допустимая протечка	Класс III – регулирующий канал < 1% от значения Kvs max - байпас
Присоединение к трубе	С помощью фланцев типа PN25
Запирание клапана	Положение UP
Установочное положение привода	Установка происходит вертикально либо горизонтально по отношению ко штоку
Техническая поддержка	Не нужна
Материалы:
- Тело	Чугунное (GGG 40.3)
-Конус/седло/шток	Сталь-нержавейка
- Уплотнитель	Тефлон (ПТФЭ)



Описание

Принцип работы

В работу клапан седельного типа Belimo H7080X100-S4 приводится с помощью электропривода, который переводит в нужное положение конус – регулирующий элемент, тем самым открывая клапан. Управление приводами, устанавливаемыми на данный клапан, осуществляется либо стандартным управляющим сигналом в диапазоне от 0 до 10 В, либо импульсным 3-позиционным. Для применения клапана при высоких давлениях предусмотрены перегрузочные каналы в конструкции и разгрузка штока по давлению.

Есть опция ручного управления. Осуществляется через привод посредством 6-гранного ключа.

Расходная характеристика клапана

В клапане Belimo H7080X100-S4 линейная расходная характеристика как в регулирующем канале, так и в байпасе.

Указания по безопасности

- Области применения, указанные производителем: отопление, вентиляция, кондиционирование. В иных сферах использование недопустимо

- Установка клапана Belimo H7080X100-S4 возможна только специалистами с соблюдением рекомендаций производителя

- В клапане отсутствуют элементы, для которых предусмотрены ремонт или замена

- Строго недопустимо утилизировать устройство или его детали вместе с бытовым мусором

- Для расчета потока в клапане необходимо брать во внимание действующие нормативы и правила..

Вы можете уточнить стоимость клапана Belimo H7080X100-S4 и оформить заказ по телефону 8 (499) 201-22-47.

Предоставление скидок и специальных цен на большие партии заказа обсуждается индивидуально.

На седельный клапан Belimo H7080X100-S4 действует гарантия в течение 5 лет. К изделию прилагаются паспорт и сертификат соответствия.

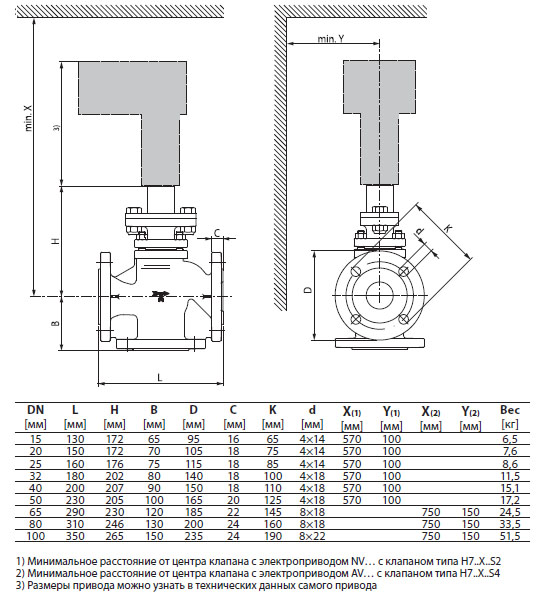

Габаритные размеры
