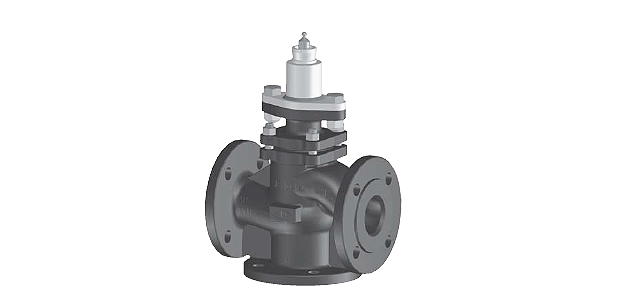

Седельный клапан Belimo H7065X63-S4 с фланцевым присоединением, PN25. Применяется для регулировки потока воды в закрытых контурах отопительных и вентиляционных систем, а также в кондиционировании.

• 3-х ходовой, полностью
• Внутренний диаметр (DN) – 65 мм
• Пропускная способность (Kvs) – не более 63 м³/ч

Седельный клапан Belimo H7065X63-S4 с фланцевым присоединением, PN25. Применяется для регулировки потока воды в закрытых контурах отопительных и вентиляционных систем, а также в кондиционировании.

• 3-х ходовой, полностью
• Внутренний диаметр (DN) – 65 мм
• Пропускная способность (Kvs) – не более 63 м³/ч

Технические характеристики



Необходимая рабочая среда	Холодная вода; горячая низкотемп. вода; водно-гликолевый раствор (max 50% гликоля)
Диапазон температур	От +5°С до +200°С Под заказ возможно скорректировать миним. температурное значение до -10°С
Давление (Ps), кПа	При +5°С … +120°С - 2500 кПа При +120°С … +200°С - 2300 кПа
Расход воды (регулир-й и обводной каналы)	Линейная характеристика
Герметичность клапана	Канал регулирующий (А-АВ) – III класс Канал обводной (В-АВ) – утечка менее 1% от пропуск. способности (Kvs)
Байпас	В-АВ – макс. 1% от величина Kvs
Тип соединения с трубой	Фланцевое (PN25)
Запирание	Запирающая точка расположена вверху
Позиция для установки	Установка относительно штока, 2 возможных позиции: вертикально/горизонтально
Обслуживание	Отсутствует
- Материал тела клапана	Чугун (GGG 40.3)
- Конус, шток, седло	Коррозионностойкая сталь
- Материал уплотнения штока	PTFE (тефлон)



Описание

Принцип работы/управления

Клапан седельного типа Belimo H7065X63-S4 приводится в рабочее состояние с помощью команд от электрического привода. Для открытия клапана привод передвигает конус клапана, выполняющий роль регулирующего устройства, в заданное положение. Управляющие сигналы от контроллера на привод передаются либо по трехпозиционной схеме, либо через стандартный диапазон от 0 до 10 В. Для использования клапана при больших давлениях в конструкции предусмотрена разгрузка штока по давлению и перегрузочные каналы.

Предусмотрено ручное управление клапаном. Осуществляется при помощи ключа-шестигранника.

Расходная характеристика клапана

В управляющем и обводном каналах клапана Belimo H7065X63-S4 характеристика расхода линейная.

Безопасность

1. Применение клапана Belimo H7065X63-S4 в сферах, не предусмотренных производителем, запрещено;
2. Монтаж устройства возможен только квалифицированным специалистом. Необходимо придерживаться рекомендаций от производителя;
3. Пригодные для замены или ремонта элементы в клапане не использованы;
4. Обязательна утилизация раздельно с бытовыми отходами и с соблюдением нормативов в конкретной местности;
5. Поток воды должен рассчитываться на основании действующих правил и норм.

Для уточнения стоимости клапана Belimo H7065X63-S4 и оформления заказа звоните по телефону 8 (499) 201-22-47.

Возможно предоставление скидок и специальных цен на оптовые партии изделия после индивидуального обсуждения.

На седельный клапан Belimo H7065X63-S4 действует 5-тилетная гарантия, паспорт и сертификат соответствия прилагаются к изделию.

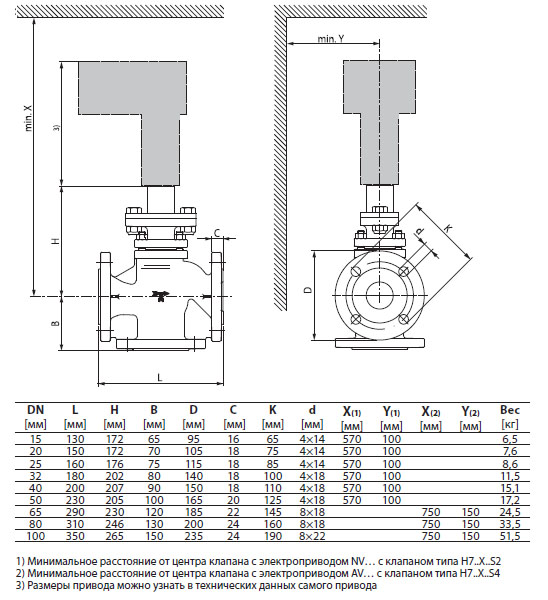

Габаритные размеры







Скачать PDF



Скачать PDF (245 Кбайт)

Сертификат BELIMO (775 Кбайт)
