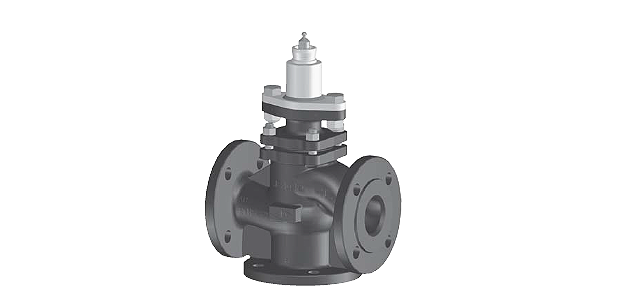

3-ходовой фланцевый седельный клапан PN 25.

• Закрытые системы холодной, низкотемпературной горячей и горячей воды
• Для плавного регулирования водяного потока
• Тип H7040X25-S2
• DN 40 [мм]
• Kvs max 25 [м³/час]

3-ходовой фланцевый седельный клапан PN 25.

• Закрытые системы холодной, низкотемпературной горячей и горячей воды
• Для плавного регулирования водяного потока
• Тип H7040X25-S2
• DN 40 [мм]
• Kvs max 25 [м³/час]



Технические характеристики

3-ходовый фланцевый седельный клапан PN 25 H7040X25-S2.

Среда	Холодная и низкотемпературная горячая вода (содержание гликоля макс 50%)
Температура среды	(–10 °С)+5 °С … +200 °С (–10 °С — по запросу)
Разрешенное давление	Ps 2500 кПа до 120°С 2300 кПа до 200°С
Характеристика потока	Регулирующий канал А-АВ: линейная
Байпас	В-АВ линейная
Уровень утечки	Регулирующий канал А-АВ , класс утечки III
Байпас	В-АВ – макс. 1% от величина Kvs
Трубное присоединение	Фланцы
Шток	См. «Обзор типов»
Точка	закрытия Вверху ( )
Положение установки	От вертикального до горизонтального (относительно штока)
Тех. обслуживание Н	е требуется
Тело клапана	Чугун GGG 40.3
Конус клапана	Нержавеющая сталь
Шток клапана	Нержавеющая сталь
Седло клапана	Нержавеющая сталь
Уплотнение штока	PTFE





Описание

Принцип действия

Cедельный клапан Belimo H7040X25-S2 управляется с помощью электроприводов. Данные электроприводы управляются стандартным сигналом 0… 10 В= или по 3-позиционной схеме и передвигают конус H7040X25-S2 седельный клапан Белимо с — регулирующее устройство — в открытое положение согласно управляющему сигналу. Частично разгружающий по давлению шток и перегрузочные каналы в конструкции клапана позволяют использовать его и для более высоких запирающий давлений.

Характеристика потока

Равно-процентная характеристика потока обеспечивается конструкцией конуса клапан BELIMO H7040X25-S2.

Ручное управление

Приведение в движение штока H7040X25-S2 клапан BELIMO ручным способом осуществляется с помощью шестигранного ключа через привод.

• Клапан H7040X25-S2 разработан для использования в системах отопления, вентиляции и кондиционирования и не применяется в областях, выходящие за рамки указанные в спецификации, особенно для применения на воздушных суднах.
• Устройство может устанавливаться только обученным персоналом. В процессе установки должны быть учтены все рекомендации завода-изготовителя.
• H7040X25-S2 Клапан не содержит частей, которые могут быть переустановлены или отремонтированы потребителем.
• Недопустима утилизация вместе с бытовыми отходами. Необходимо соблюдать все действующие правила и инструкции, относящиеся к данной конкретной местности.
• При расчете потока в регулирующем или конечном управляющем элементе должны учитываться принятые правила и нормы.

Регулирующий клапан Белимо H7040X25-S2 а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47.

Скидки и оптовые цены на регулирующий шаровой кран Белимо H7040X25-S2 мы обсуждаем индивидуально.

На Кран Белимо H7040X25-S2 распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

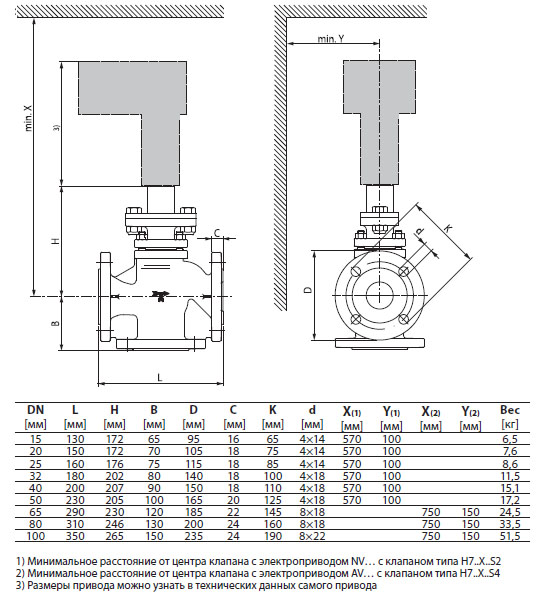

Габаритные размеры
