H7025X10-S2 седельный клапан Belimo

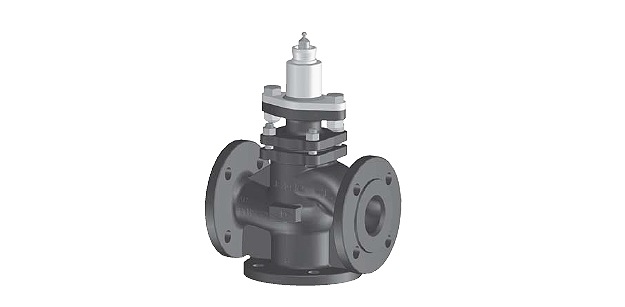

Седельный клапан  PN 25 DN 15-100 H7025X10-S2

Клапан седельный Belimo H7025X10-S2, PN 25. Осуществляет плавное регулирование потока в отопительных системах и системах кондиционирования и вентиляции.

  • Трехходовой
  • Ширина клапана – 25 мм
  • Макс. пропускная способность – 10 м³/час
  • Фланцевое присоединение



Клапан седельный Belimo H7025X10-S2, PN 25. Осуществляет плавное регулирование потока в отопительных системах и системах кондиционирования и вентиляции.

  • Трехходовой
  • Ширина клапана – 25 мм
  • Макс. пропускная способность – 10 м³/час
  • Фланцевое присоединение



Технические характеристики



Технические характеристики:
Среда применения Холодная, низкотемпературная горячая вода (гликоль max 50%)
t среды

Min +5 °С (–10 °С — индивидуально)

Max +200 °С

Давление (P), kPa

2500 при t < 120°С

2300 при 120°С < t < 200°С

Характеристика потока

Регулирующий канал А-АВ: линейная

Байпас В-АВ: линейная

Уровень утечки

Регулирующий канал А-АВ: III класс

Байпас В-АВ: max 1% от пропускной способности

Байпас В-АВ – макс. 1% от величина Kvs
Соединение с трубой Фланцевое присоединение
Точка закрытия Положение вверху (UP)
Положение установки От вертикального до горизонтального (относительно штока)
Технич. обслуживание  Нет необходимости
Материалы:
Тело  Чугун, сорт GGG 40.3
Конус  Антикоррозийная сталь
Шток  Антикоррозийная сталь
Седло  Антикоррозийная сталь
Уплотнитель штока PTFE кольцо



Описание

Принцип работы

Регулирующий клапан Belimo H7025X10-S2 управляется электрическим приводом. Принцип работы основан на приведении приводом конуса клапана (регулирующего устройства) в открытое положение. Внутренние датчики через контроллер выдают команду на привод посредством импульсных или 0…10В сигналов.

Производителем предусмотрена возможность использования клапана для давлений более высоких величин за счет перегрузочных каналов и штока, частичного разгружающего давление.

Поток

Характеристика потока в регулирующем канале (А-АВ) и байпасе (В-АВ) линейная.

Ручное управление

Предусмотрена возможность ручного управления клапаном H7025X10-S2. Шток клапана приводится в движение через привод посредством 6-ти гранного ключа.

  • Области применения клапана Belimo H7025X10-S2, предусмотренные производителем: отопление, вентиляция, кондиционирование. В других областях изделие не применяется.
  • Установка клапана возможна только профессионалами. Необходимо следовать всем рекомендациям по установке и эксплуатации от производителя.
  • В модели Belimo H7025X10-S2 не предусмотрена замена или ремонт деталей потребителем.
  • Соблюдайте существующие правила и нормы по утилизации. Строго запрещена утилизация с бытовыми отходами!
  • Рассчитывать водный поток в элементах (регулирующем и конечном) необходимо с учетом принятых нормативов и правил.

Цену на регулирующий клапан Belimo H7025X10-S2 можно узнать по телефону 8 (499) 201-22-47.

Цены на устройство для оптовых заказов, а также скидки на продукцию Belimo обсуждаются персонально.

Гарантия на клапаны Belimo H7025X10-S2 – 5 лет. К изделию прилагается паспорт и сертификат соответствия.

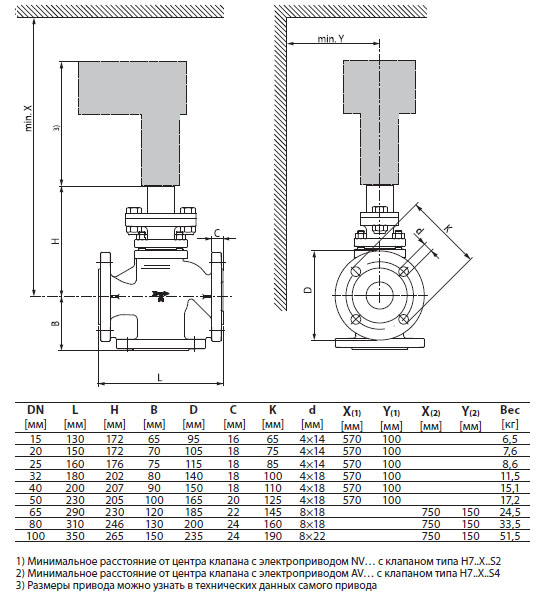

Габаритные размеры

 Габаритные размеры H7025X10-S2





Скачать PDF



Скачать PDF (245 Кбайт)

Сертификат BELIMO (775 Кбайт)
