H7020X6P3-S2 седельный клапан Belimo

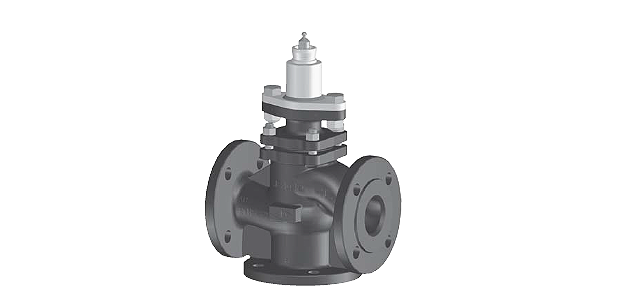

Седельный клапан  PN 25 DN 15-100 H7020X6P3-S2

Модель седельного клапана Belimo H7020X6P3-S2 предназначена для плавной регулировки водного потока в контурах закрытого типа. Сферы применения: отопление, вентиляция и кондиционирование воздуха.

  • 3-ходовый клапан с фланцевым присоединением, PN25
  • Внутренний диаметр – 2 см
  • Максимально возможная пропускная способность – 6,3 м3 в час

Модель седельного клапана Belimo H7020X6P3-S2 предназначена для плавной регулировки водного потока в контурах закрытого типа. Сферы применения: отопление, вентиляция и кондиционирование воздуха.

  • 3-ходовый клапан с фланцевым присоединением, PN25
  • Внутренний диаметр – 2 см
  • Максимально возможная пропускная способность – 6,3 м3 в час

Технические характеристики



Рабочая среда

- Холодная вода

- Горячая низкотемпературная вода

- Водно-гликолевые растворы (не более 50%)
Температурный диапазон  Min +5°С*; max +200°С
* Допустима min температура –10 °С (индивид. заказ)
Ps

Для t до 120°С – 2500 кПа

Для t от 120°С до 200°С – 2300 кПа
Расходная характеристика Линейная (и в регулирующем канале, и в байпасе)
Герметичность (допустимый уровень протечки)

А-АВ канал (регулир-й): III класс (полностью герметичен)

В-АВ канал (байпас): не более 1% от пропуск. способности
Присоединение к трубе Фланцы
Запирающая точка Верхнее положение (UP)
Установочная позиция Установка привода осуществляется по отношению к приводу, возможно 2 позиции – горизонтальное и вертикальное
Техническая поддержка Отсутствует
Тело клапана Чугунное (GGG 40.3)
Конус/шток/седло клапана Стальные (нержавейка)
Уплотнительный материал штока Тефлон (PTFE)



Описание

Управление

Для управления седельным клапаном Belimo H7020X6P3-S2 применяются электрические приводы, которые открывают клапан, передвигая регулирующий элемент (конус) в заданное положение. Команды на привод в свою очередь передаются от контроллера посредством управляющих сигналов двух типов: либо 3-х позиционным импульсным, либо аналоговым в диапазоне от 0 до 10 В. Предусмотрена возможность использования клапана для высоких давлений за счет перегрузочных каналов и штока, разгруженного по давлению.

Для ручного управления клапаном Belimo H7020X6P3-S2 необходимо использовать ключ 6-тигранник.

Расходная характеристика

В клапане Belimo H7020X6P3-S2 расход воды линейный и в регулирующем канале, и в байпасе.

Указания по безопасности

  1. Использование клапана Belimo H7020X6P3-S2 возможно только в сферах, предусмотренных производителем (отопление, кондиционирование, вентиляция)
  2. Допускается установка клапана только квалифицированными специалистами с соблюдением рекомендаций производителя
  3. Не предусмотрены элементы и части клапана, которые можно заменить или отремонтировать
  4. Строго запрещено утилизировать изделие вместе с бытовым мусором.
  5. Расчет водного потока должен производиться на основании существующих нормативов и стандартов

Вы можете узнать информацию и стоимость клапана Belimo H7020X6P3-S2 и сделать заказ, позвонив по телефону 8 (499) 201-22-47.

Возможно предоставление оптовых цен и скидок после индивидуального обсуждения.

Гарантия на седельный фланцевый клапан Belimo H7020X6P3-S2 – 5 лет со дня покупки. Сертификат соответствия и паспорт изделия прилагаются.

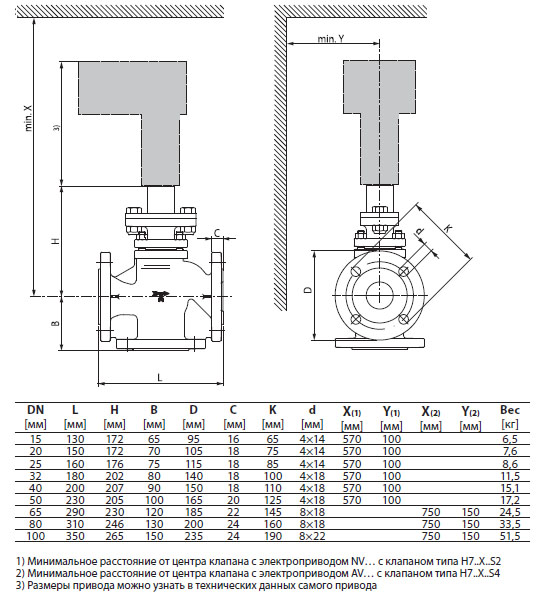

Габаритные размеры

 Габаритные размеры H7020X6P3-S2





Скачать PDF



Скачать PDF (245 Кбайт)

Сертификат BELIMO (775 Кбайт)
