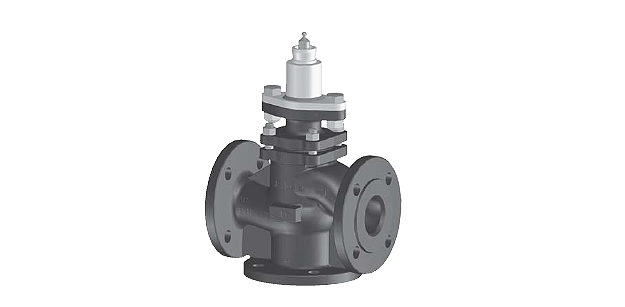

H7015X4-S2 седельный клапан Belimo

Седельный клапан  PN 25 DN 15-100 H7015X4-S2

3-ходовой фланцевый седельный клапан PN 25.

  • Закрытые системы холодной, низкотемпературной горячей и горячей воды
  • Для плавного регулирования водяного потока
  • Тип H7015X4-S2
  • DN 15 [мм]
  • Kvs max 4 [м³/час]



3-ходовой фланцевый седельный клапан PN 25.

  • Закрытые системы холодной, низкотемпературной горячей и горячей воды
  • Для плавного регулирования водяного потока
  • Тип H7015X4-S2
  • DN 15 [мм]
  • Kvs max 4 [м³/час]



Технические характеристики

3-ходовый фланцевый седельный клапан PN 25 H7015X4-S2.

Среда Холодная и низкотемпературная горячая вода (содержание гликоля макс 50%)
Температура среды ( –10 °С)+5 °С … +200 °С (–10 °С — по запросу)
Разрешенное давление Ps 2500 кПа до 120°С 2300 кПа до 200°С
Характеристика потока Регулирующий канал А-АВ: линейная
Байпас В-АВ линейная
Уровень утечки Регулирующий канал А-АВ , класс утечки III
Байпас В-АВ – макс. 1% от величина Kvs
Трубное присоединение Фланцы
Шток См. «Обзор типов»
Точка закрытия Вверху ( )
Положение установки От вертикального до горизонтального (относительно штока)
Тех. обслуживание Н е требуется
Тело клапана Чугун GGG 40.3
Конус клапана Нержавеющая сталь
Шток клапана Нержавеющая сталь
Седло клапана Нержавеющая сталь
Уплотнение штока PTFE





Описание

Принцип действия

Cедельный клапан Belimo H7015X4-S2 управляется с помощью электроприводов. Данные электроприводы управляются стандартным сигналом 0… 10 В= или по 3-позиционной схеме и передвигают конус H7015X4-S2 седельный клапан Белимо с — регулирующее устройство — в открытое положение согласно управляющему сигналу. Частично разгружающий по давлению шток и перегрузочные каналы в конструкции клапана позволяют использовать его и для более высоких запирающий давлений.

Характеристика потока

Равно-процентная характеристика потока обеспечивается конструкцией конуса клапан BELIMO H7015X4-S2.

Ручное управление

Приведение в движение штока H7015X4-S2 клапан BELIMO ручным способом осуществляется с помощью шестигранного ключа через привод.

  • Клапан H7015X4-S2 разработан для использования в системах отопления, вентиляции и кондиционирования и не применяется в областях, выходящие за рамки указанные в спецификации, особенно для применения на воздушных суднах.
  • Устройство может устанавливаться только обученным персоналом. В процессе установки должны быть учтены все рекомендации завода-изготовителя.
  • H7015X4-S2 Клапан не содержит частей, которые могут быть переустановлены или отремонтированы потребителем.
  • Недопустима утилизация вместе с бытовыми отходами. Необходимо соблюдать все действующие правила и инструкции, относящиеся к данной конкретной местности.
  • При расчете потока в регулирующем или конечном управляющем элементе должны учитываться принятые правила и нормы.

Регулирующий клапан Белимо H7015X4-S2 а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47.

Скидки и оптовые цены на регулирующий шаровой кран Белимо H7015X4-S2 мы обсуждаем индивидуально.

На Кран Белимо H7015X4-S2 распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

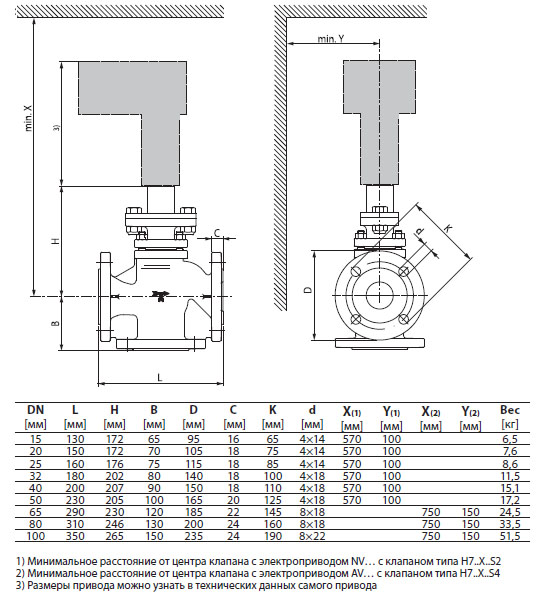

Габаритные размеры

 Габаритные размеры H7015X4-S2





Скачать PDF



Скачать PDF (245 Кбайт)

Сертификат BELIMO (775 Кбайт)
