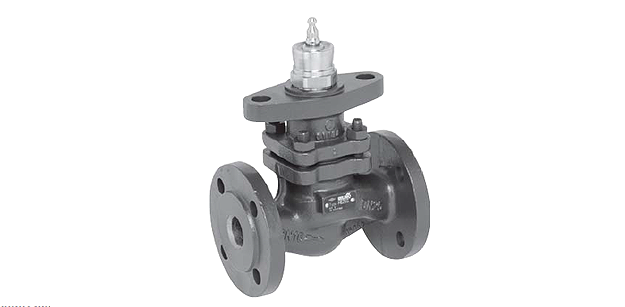

Седельный клапан Belimo H6080X90-SP2 2-х ходовой. Применяется для плавного регулирования потока воды при высоких температурах и в среде низкотемпературного пара. Характеристика потока – равнопроцентная.

Седельный клапан Belimo H6080X90-SP2 2-х ходовой. Применяется для плавного регулирования потока воды при высоких температурах и в среде низкотемпературного пара. Характеристика потока – равнопроцентная.

Технические характеристики

Рабочая среда	Горячая вода, водно-гликолевый раствор (макс. 50%)
Температура рабочей среды	От +5 до +150°С
Разрешенное давление	Ps 2500 кПа до 120°С 2430 кПа до 150°С
Рабочая характеристика потока	Равнопроцентная, канал регулирования А-АВ
Уровень утечки	III класс утечки, канал регулирования А-АВ
Тип присоединения	Фланцы
Точка закрытия клапана	Внизу
Положение установки	От вертикального до горизонтального, рассматривая относительно штока
Необходимость технического обслуживания	Отсутствует
Материалы деталей клапана
Тело	Чугун GGG-40.3
Конус	Сталь (нержавейка)
Шток	Сталь (нержавейка)
Седло	Сталь (нержавейка)
Уплотнение штока	Тефлон (ПТФЭ)



Описание

Принцип работы

Седельный фланцевый клапан Belimo H6080X90-SP2 используется в закрытых типах отопительных систем при высоких температурах, а также системах обработки воздуха. Управление клапаном осуществляется линейным электроприводом либо по 3-х позиционной схеме, либо аналоговым сигналом, передвигая конус клапана в положение «Открыто». Предусмотрена также возможность использования клапана Belimo H6080X90-SP2 и при гораздо больших запирающих давлениях за счет перегрузочных каналов и штока, частично понижающего давление.

Клапан Belimo H6080X90-SP2 имеет равнопроцентную рабочую характеристику потока.

Седельный клапан Belimo типа H6080X90-SP2 может использоваться в ручном режиме. Шток приводится в движение при помощи ключа шестигранника.

Техника безопасности при использовании устройства

1. Производителем предусмотрено применение клапана типа H6080X90-SP2 в отопительных и вентиляционных системах, а также системах кондиционирования. В иных сферах использование запрещено;
2. Не рекомендуется устанавливать устройство самостоятельно, необходимо обратиться к квалифицированным специалистам и строго следовать рекомендациях производителя;
3. В устройстве отсутствуют элементы, пригодные к замене или ремонту;
4. Допустимый поток в элементах управления (конечном и регулирующем) рассчитывается в соответствии с установленными нормативами и правилами;
5. Строго запрещена утилизация вместе с бытовым мусором.

Производителем предусмотрена гарантия на 2-х ходовой седельный клапан Belimo H6080X90-SP2 – 5 лет. К изделию прилагается паспорт с техническими характеристиками и инструкцией по эксплуатации, а также сертификат соответствия.

Узнать стоимость устройства Belimo H6080X90-SP2, а также обсудить цены и скидки на оптовые закупки Вы можете по телефону 8 (499) 201-22-47.

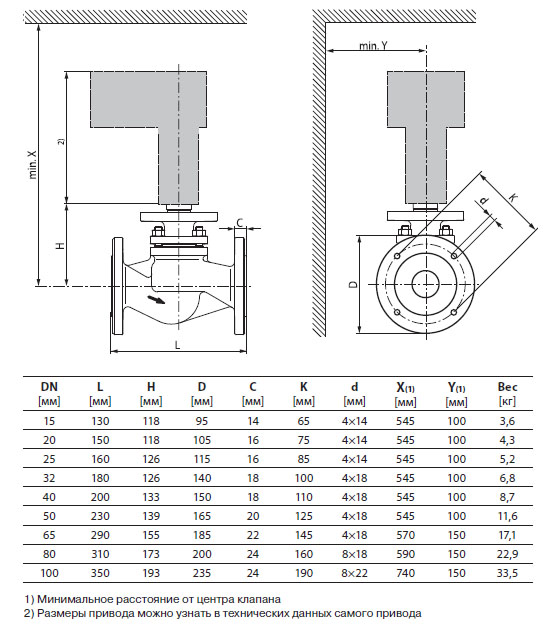

Габаритные размеры
