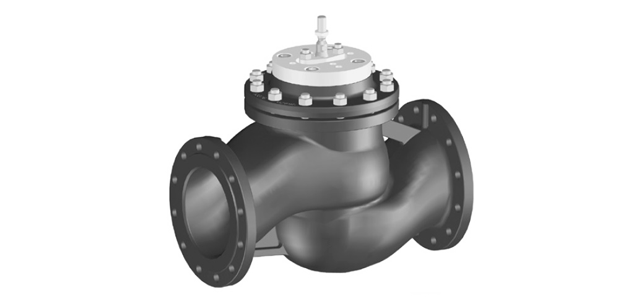

Большой 2-ходовый фланцевый седельный клапан, PN 16 DN 200/ DN 250.

• Закрытые системы холодной и горячей воды
• Для плавного регулирования водяного потока в системах обработки воздуха и системах отопления
• Тип H6250W1000-S7
• DN 250 [мм]
• Kvs max 1000 [м³/час]

Большой 2-ходовый фланцевый седельный клапан, PN 16 DN 200/ DN 250.

• Закрытые системы холодной и горячей воды
• Для плавного регулирования водяного потока в системах обработки воздуха и системах отопления
• Тип H6250W1000-S7
• DN 250 [мм]
• Kvs max 1000 [м³/час]



Технические характеристики

2-ходовый фланцевый седельный клапан PN 16 H6250W1000-S7.

Среда	Холодная и низкотемпературная горячая вода (содержание гликоля макс 50%)
Температура среды	+5… +120°С (–10 °С по запросу)
Разрешенное давление	Ps 1600 кПа (PN16)
Характеристика потока	Регулирующий канал А-АВ: равнопроцентная
Уровень утечки	Регулирующий канал А-АВ , класс утечки III
Трубное присоединение	Фланцы
Шток	См. «Обзор типов»
Точка закрытия	Внизу ( )
Положение установки	От вертикального до горизонтального (относительно штока)
Тех. обслуживание	Не требуется
Тело клапана	Чугун GG25
Конус клапана	Нержавеющая сталь
Шток клапана	Нержавеющая сталь
Седло клапана	Нержавеющая сталь
Уплотнение штока	Кольцо EPDM



Описание

Принцип действия

Cедельный клапан Belimo H6250W1000-S7 управляется с помощью электроприводов. Данные электроприводы управляются стандартным сигналом 0… 10 В= или по 3-позиционной схеме и передвигают конус H6250W1000-S7 седельный клапан Белимо с — регулирующее устройство — в открытое положение согласно управляющему сигналу.

Характеристика потока

Равно-процентная характеристика потока обеспечивается конструкцией конуса клапан BELIMO H6250W1000-S7.

Ручное управление

Приведение в движение штока H6250W1000-S7 клапан BELIMO ручным пособом осуществляется с помощью ручного поворотного колеса на электроприводе серии GV…

• Клапан H6250W1000-S7 разработан для использования в системах отопления, вентиляции и кондиционирования и не применяется в областях, выходящие за рамки указанные в спецификации, особенно для применения на воздушных суднах.
• Устройство может устанавливаться только обученным персоналом. В процессе установки должны быть учтены все рекомендации завода-изготовителя.
• H6250W1000-S7 Клапан не содержит частей, которые могут быть переустановлены или отремонтированы потребителем.
• Недопустима утилизация вместе с бытовыми отходами. Необходимо соблюдать все действующие правила и инструкции, относящиеся к данной конкретной местности.
• При расчете потока в регулирующем или конечном управляющем элементе должны учитываться принятые правила и нормы.

Регулирующий клапан Белимо H6250W1000-S7 а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47.

Скидки и оптовые цены на регулирующий шаровой кран Белимо H6250W1000-S7 мы обсуждаем индивидуально.

На Кран Белимо H6250W1000-S7 распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

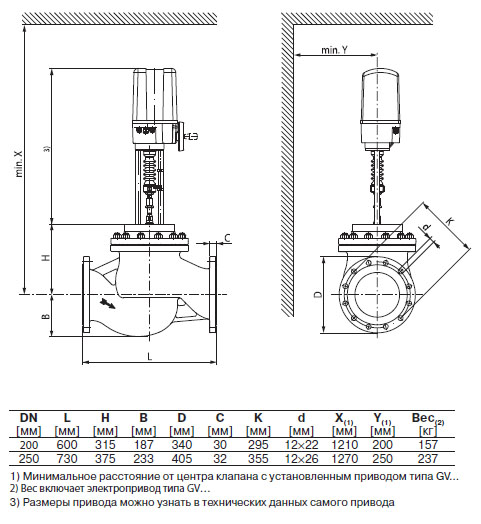

Габаритные размеры
