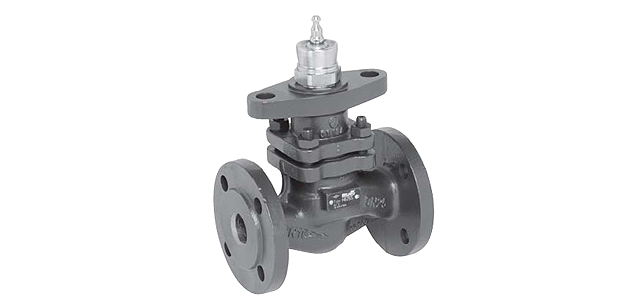

2-ходовые седельные клапаны фланцевые

• Закрытые системы горячей воды и пара в некритичных местах установки
• Для плавного регулирования водяного потока в системах обработки воздуха и системах отопления

2-ходовые седельные клапаны фланцевые

• Закрытые системы горячей воды и пара в некритичных местах установки
• Для плавного регулирования водяного потока в системах обработки воздуха и системах отопления



Технические характеристики

Технические данные	Н6…SP
Среда	Горячая вода, пар (содержание гликоля макс 50%)
Температура среды	+5° С … +150° С
Разрешенное давление Ps	1600 кПа до 120° С 1400 кПа до 150° С
Характеристика потока	Регулирующий канал А-АВ: равнопроцентная
Уровень утечки	Регулирующий канал А-АВ , класс утечки III
Трубное присоединение	Фланцы
Шток	См. «Обзор типов»
Точка закрытия	Внизу ( )
Положение установки О	т вертикального до горизонтального (относительно штока)
Тех. обслуживание	Не требуется
Тело клапана чугун	GG 25
Конус клапана	Нержавеющая сталь
Шток клапана	Нержавеющая сталь
Седло клапана	Нержавеющая сталь
Уплотнение штока	PTFE



Описание

Принцип действия
Cедельный клапан управляется с помощью электроприводов. Данные электроприводы управляются стандартным сигналом 0… 10 В= или по 3-позиционной схеме и передвигают конус клапана — регулирующее устройство — в открытое положение согласно управляющему сигналу.
Частично разгружающий по давлению шток и перегрузочные каналы в конструкции клапана позволяют использовать его и для более высоких запирающий давлений (cм. Технические данные)

Особенности изделия

Равнопроцентная характеристика
Равнопроцентная характеристика потока обеспечивается конструкцией конуса клапана

Ручное управление
Приведение в движение штока клапана ручным способом осуществляется с помощью шестигранного ключа через привод.

• Клапан разработан для использования в системах отопления, вентиляции и кондиционирования и не применяется в областях, выходящих за рамки указанные в спецификации, особенно для применения навоздушных суднах.
• Устройство может устанавливаться только обученным персоналом. В процессе установки должны быть учтены все рекомендации завода-изготовителя.
• Клапан не содержит частей, которые могут быть переустановлены или отремонтированы потребителем.
• Недопустима утилизация вместе с бытовыми отходами. Необходимо соблюдать все действующие правила и инструкции, относящиеся к данной конкретной местности.
• При расчете потока в регулирующем или конечном управляющем элементе должны учитываться принятые правила и нормы.

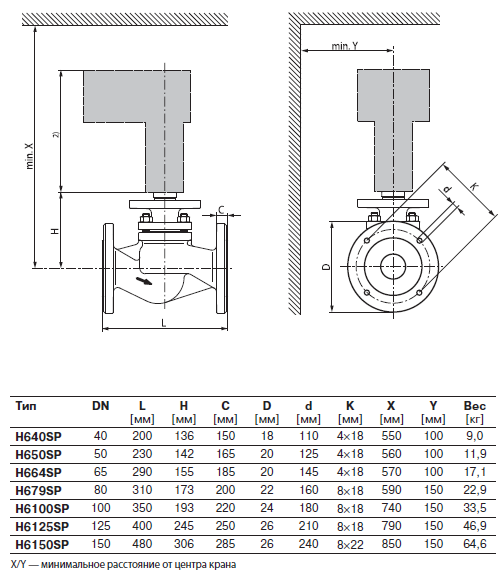

Электрическое подключение
