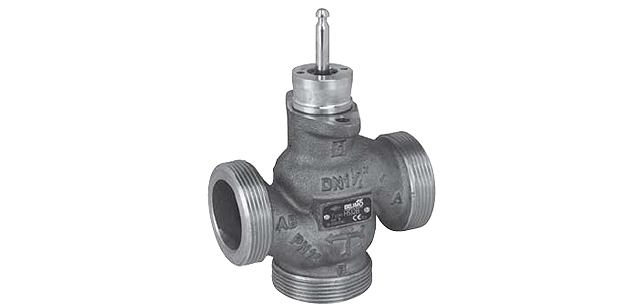

3-ходовые седельные клапаны с наружной резьбой.

• открытые и закрытые системы горячей и холодной воды
• для плавного регулирования воды в системах подготовки воздуха и отопления
• Тип H515B
• DN 15 [мм]
• Kvs max 4 [м³/час]

3-ходовые седельные клапаны с наружной резьбой.

• открытые и закрытые системы горячей и холодной воды
• для плавного регулирования воды в системах подготовки воздуха и отопления
• Тип H515B
• DN 15 [мм]
• Kvs max 4 [м³/час]



Технические характеристики

3-ходовый регулирующий шаровой кран H515B внешняя резьба.

Functional data
Media	Cold and warm water, water with glycol up to max. 50% vol.
Medium temperature	5...120°C
Medium temperature note	-10°C with stem heating
Permissible pressure ps	1600 kPa
Flow characteristic	Control path A – AB: equal percentage (VDI/VDE 2173) n(gl) = 3, optimised in the opening range, Bypass B – AB: linear (VDI/VDE 2173)
Leakage rate	Control path A - AB: max. 0.05% of the kvs value, Bypass B - AB: max. 1% of the kvs value
Pipe connectors	External thread according to ISO 228
Closing point	Top
Installation position	Upright to horizontal (in relation to the stem)
Maintenance	Maintenance-free
Materials
Housing	Red casting brass Rg5
Closing element	Stainless steel
Stem	Stainless steel
Stem seal	EPDM O-ring
Seat	Red casting brass Rg5 / Niro (Bypass)





Описание

Управление

Регулирующий клапан Belimo H515B управляется при помощи поворотного электропривода. Поворотные электроприводы управляются стандартным сигналом 0…10 В= или по 3-позиционной схеме и поворачивают шар внутри крана – регулирующее устройство – в открытое положение согласно управляющему сигналу. Кран Belimo H515B открывается в направлении против часовой стрелки и закрывается по часовой стрелке.

Характеристика потока

Равно-процентная характеристика потока шаровой кран Belimo H515B обеспечивается встроенным корректирующим диском.

Электропривод

Подбор электропривода производится в зависимости от типа и размера муфта Belimo H515B.

Регулирующий клапан Белимо H515B а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47.

Скидки и оптовые цены на регулирующий шаровой кран Белимо H515B мы обсуждаем индивидуально.

На Кран Белимо H515B распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

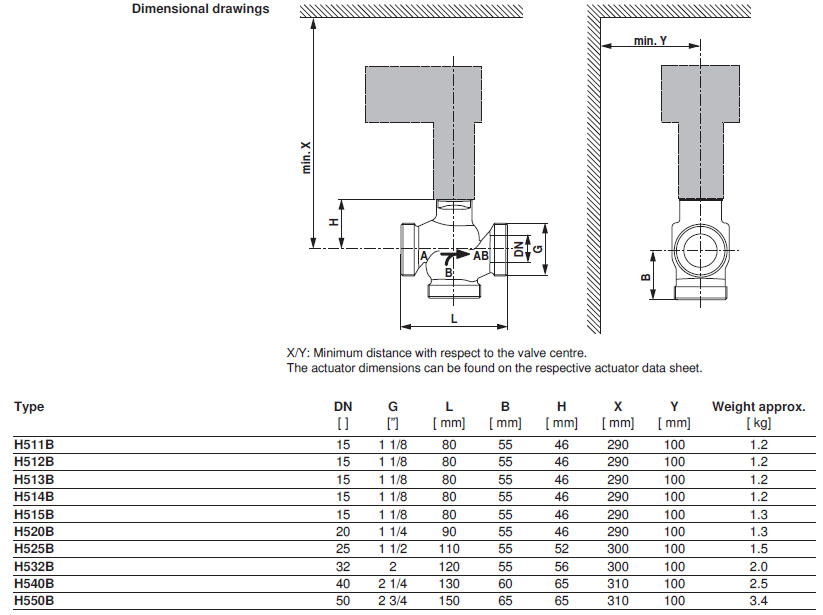

Габаритные размеры
