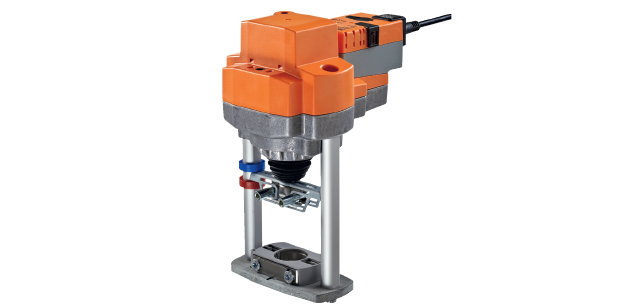

Привод BELIMO RV24A-MF

Привод для установки на седельный клапан PN 16 DN 15-150 RV24A-MF

Действующее усилие 4500 Н
Номинальное напряжение 24 В~/=
Управление: плавное (0) 2…10 В=
Ход штока 40 мм

Действующее усилие 4500 Н
Номинальное напряжение 24 В~/=
Управление: плавное (0) 2…10 В=
Ход штока 40 мм

Поворотный электропривод БЕЛИМО RV24A-MF для седельных клапанов.

Electrical data
Nominal voltage	AC/DC 24 V
Nominal voltage frequency	50/60 Hz
Nominal voltage range	AC 19.2...28.8 V / DC 21.6...28.8 V
Power consumption in operation	6 W
Power consumption in rest position	1.5 W
Power consumption for wire sizing	11 VA
Connection supply / control	Cable 1 m, 4 x 0.75 mm²
Parallel operation	Yes (note the performance data)
Functional data
Actuating force	4500 N
Positioning signal Y	DC 0...10 V
Positioning signal Y note	Input impedance 100 kΩ
Control signal Y variable	Open-close 3-point (AC only) Modulating (DC 0...32 V)
Operating range Y	DC 2...10 V
Operating range Y variable	Start point DC 0.5...30 V End point DC 2.5...32 V
Position feedback U	DC 2...10 V
Position feedback U note	Max. 0.5 mA
Position feedback U variable	Start point DC 0.5...8 V End point DC 2.5...10 V
Position accuracy	5% absolute
Manual override	Gear disengagement with push-button, can be locked
Nominal stroke	40 mm
Actuating time	120 s / 40 mm
Actuating time variable	72...120 s / 40 mm
Adaption setting range manual	(automatic on first power-up)
Adaption setting range variable	No action
Adaption when switched on	Adaption after pushing the gear disengagement button
Override control	MAX (maximum position) = 100% MIN (minimum position) = 0% ZS (intermediate position, AC only) = 50%
Override control variable	MAX = (MIN + 33%)...100% MIN = 0%...(MAX – 33%) ZS = MIN...MAX
Sound power level motor	56 dB(A)
Position indication	Mechanically, 5...40 mm stroke
Safety
Protection class IEC/EN	III Safety extra-low voltage
Degree of protection IEC/EN	IP54
EMC	CE according to 2004/108/EC
Certification IEC/EN	IEC/EN 60730-1 and IEC/EN 60730-2-14
Mode of operation	Type 1
Rated impulse voltage supply / control	0.8 kV
Control pollution degree	3
Ambient temperature	0...50°C
Non-operating temperature	-40...80°C
Ambient humidity	95% r.h., non-condensing
Maintenance	Maintenance-free
Weight
Weight approx.	4.4 kg

Описание

Принцип действия

Электропривод RV24A-MF управляется стандартным сигналом 0…10 В= и перемещает шток до положения, продиктованного сигналом. Измеряемое напряжение U отображает электрическим способом текущее положение поворотный электропривод BELIMO RV24A-MF, а также может служить управляющим сигналом для других приводов.

Прямая установка

Простая прямая установка с помощью зажимных губок Простая прямая установка привод для клапанов BELIMO RV24A-MF с помощью зажимных губок специальной формы. Привод может поворачиваться на шейке седельного клапана на 360°.

Ручное управление

Возможно ручное управление поворотный электропривод БЕЛИМО RV24A-MF с помощью кнопки на корпусе привода — временное или постоянное. Механический редуктор выводится из зацепления пока кнопка нажата — привод отсоединен. Ход штока можно регулировать с помощью шестигранного ключа 4 мм, который вставляется в верхнюю часть привода. Ход штока увеличивается, когда ключ вращается по часовой стрелке.

Высокая функциональная надежность

Belimo RV24A-MF поворотный привод Белимо защищен от перегрузки, не требует концевых выключателей и автоматически останавливается по достижению конечных положений. Комбинация электропривод/клапан Подходящие клапаны можно определить из технических характеристик клапанов, обязательно принимая во внимание разрешенную температуру среды и запирающее давление.

Индикация положения

Ход штока определяется механически на кронштейне со специальными накладками. Диапазон хода настраивается автоматически во время работы.

Установленное положение

Заводская настройка: шток электропривода втянут. В случае поставки клапана с установленным на него привод Belimo RV24A-MF поворотный привод Belimo — направление движения устанавливается в соответствии с точкой запирания клапана.

Переключатель направления движения

При пуске переключатель направления хода штока переключает направление хода в нормальный режим.

Электрические аксессуары

Вспомогательные переключатели S2A-H.

Адаптация хода штока

В момент первого подключения электропитания RV24A-MF привод запускает процесс адаптации — т. е. приведения управляющего сигнала и сигнала обратной связи в соответствии с величиной хода штока. Ручная инициация адаптации производится нажатием кнопки «Adaption» на корпусе привода. После этого привод перемещает шток в положение согласно управляющему сигналу.

Купить привод БЕЛИМО RV24A-MF а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47

Скидки и оптовые цены на электропривод БЕЛИМО RV24A-MF мы обсуждаем индивидуально.

На поворотный привод клапана BELIMO RV24A-MF распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

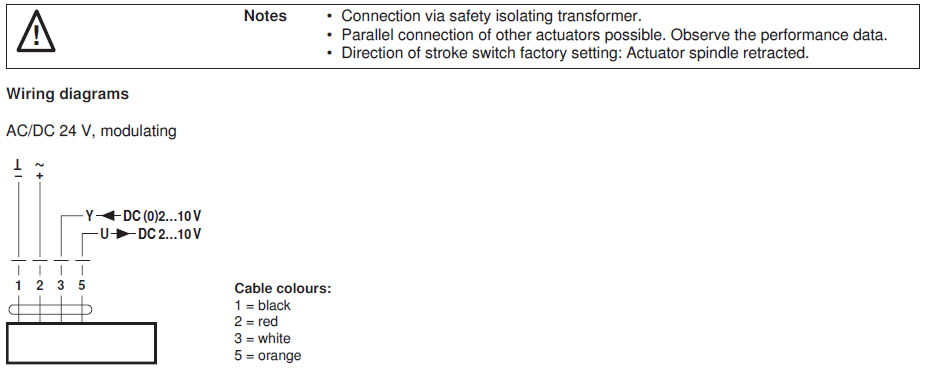

Электрическое подключение

Габаритные размеры

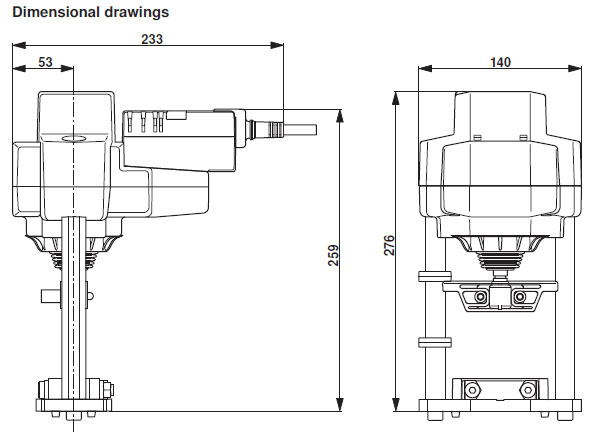

Габаритные размеры RV24A-MF

Скачать PDF

Скачать PDF (620 Кбайт)

Сертификат BELIMO (775 Кбайт)

Вернуться к: Седельные клапаны PN 16 DN 15-150
