Привод BELIMO NVK24A-SR-TPC

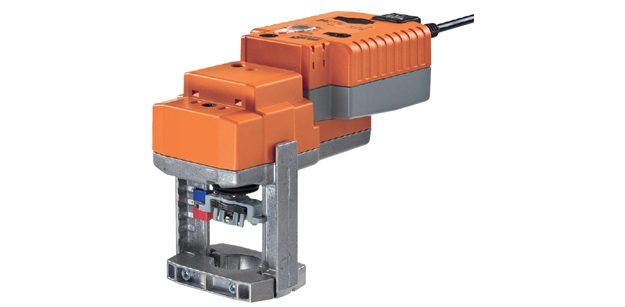

Привод для установки на седельный клапан PN 16 DN 15-150 NVK24A-SR-TPC

Belimo NVK24A-SR-TPC – модель поворотного электропривода для регулирования работы седельных клапанов. Со встроенным конденсатором, выполняющим защитную функцию (срок эксплуатации конденсатора не менее 15 лет).

  • Вращающий момент двигателя – 1000 Н
  • Напряжение номинал (U) – 24 В (перемен./постоян. ток)
  • Ход штока – 2 см
  • Аналоговый управляющий сигнал, интервал 0 (2) – 10 В

Belimo NVK24A-SR-TPC – модель поворотного электропривода для регулирования работы седельных клапанов. Со встроенным конденсатором, выполняющим защитную функцию (срок эксплуатации конденсатора не менее 15 лет).

  • Вращающий момент двигателя – 1000 Н
  • Напряжение номинал (U) – 24 В (перемен./постоян. ток)
  • Ход штока – 2 см
  • Аналоговый управляющий сигнал, интервал 0 (2) – 10 В

Технические характеристики



Электро-характеристики
U номинал 24 В (перемен./постоян. ток), частота тока 50/60 Гц
Диапазон U 19,2 - 28,8 В (перемен. ток) / 21,6 - 28,8 В (постоян. ток)
Потребление мощности  6 ВА – расчетное значение при калибровке

2,5 Вт – в процессе эксплуатации

1,5 Вт – вне работы
Подключение к питанию Кабельное, 100 см, 4 х 0,75 мм² и клеммы 4 мм2
Подключение нескольких приводов сразу Да
Функциональные характеристики
Вращающий момент 1000 Н
Управление Сигнал Y - 0 ... 10 В, R на входе = 100 кОм

Интервал работы Y – 2 ... 10 В

Сигнал U (обрат. связь) – 2 ... 10 В, Iмакс = 0,5 мА
Точка срабатывания конденсатора 0 ... 100% хода штока (задается переключателем POP)
Погрешность управления Отклонение 5%
Управление вручную Есть. Вывод редуктора после нажатия кнопки на корпусе, опция блокировки
Ход штока 2 см. Механически определяется на кронштейне с накладками, автоматически настраивается в процессе работы
Время срабатывания двигателя/конденсатора (при ходе 2 см) 2,5 мин / 35 сек
Допустимый шум при работе двигателя/конденсатора 55 дБ/60 дБ
Индикатор позиции Указатель механический
Характеристики безопасности
Защита от поражения током 3-й класс – экстра-низкие напряжения
ЭМС Согл. директиве 2004/108/ЕС
Защита корпуса По протоколу IP54
Импульсное U 0,8 кВ
Температура среды в процессе эксплуатации От 0°С до +50°С
Температура при хранении привода От –40°С до +80°С
Относит. влажность окруж. среды 95%, конденсата нет
Поддержка сервисной службы Нет
Масса устройства 1,61 кг



Описание

Управление и принцип работы

Управление приводом Belimo NVK24A-SR-TPC осуществляется за счет аналогового управляющего сигнала от 0 до 10 В. В соответствии с переданным сигналом шток привода перемещается в заданное положение. Одновременно конденсатор заряжается для того, чтобы в случае экстренного отключения электропитания переместить заслонку в охранную позицию, предварительно заданную.

Устройство Belimo NVK24A-SR-TPC поставляется с заводскими установками и полностью разряженным конденсатором, который для работы необходимо предварительно подзарядить. Продолжительность зарядки определяется исходя из времени проведенного приводом в отключенном состоянии, но не может быть менее 20 сек. Такого уровня заряда достаточно для того, чтобы переместить шток в охранную позицию при отключении питания.

Монтаж привода

Электропривод Belimo NVK24A-SR-TPC монтируется на клапан посредством крепежных губок с зажимами, что облегчает процесс монтажа. После установки электропривод может вращаться на клапане на 360° вокруг своей оси.

Управление вручную

Чтобы перевести электропривод Belimo NVK24A-SR-TPC на ручное управление необходимо нажать на кнопку на корпусе, после чего редуктор будет выведен из положения зацепления, а привод отсоединен до тех пор, пока кнопка нажата. Возможно как временное, так и постоянное ручное управление. С помощью ключа 6-гранника на 0,4 см настраивается ход штока – для увеличения хода вращать в направлении по часовой стрелке.

Надежность функционирования

В электроприводе Belimo NVK24A-SR-TPC реализована опция отключения сразу после прохождения финальных точек, благодаря чему обеспечивается надежность функционирования и защита от перегрузок.

Позиция установки

Согласно заводским настройкам шток привода Belimo NVK24A-SR-TPC в первоначально находится во втянутом положении. Если привод поставляется уже установленным на клапан, то при выборе направления движения нужно ориентироваться на расположение запирающей точки на клапане.

Переключение направления движения

Ход штока электропривода Belimo NVK24A-SR-TPC переводится специальным переключателем в рабочий режим сразу после начала эксплуатации.

Выбор подходящего клапана

При выборе модели седельных клапанов, на которые возможна установка электропривода Belimo NVK24A-SR-TPC нужно учитывать технические параметры клапана, главным образом запирающее давление и температурный режим рабочей среды.

Вы можете заказать электропривод Belimo NVK24A-SR-TPC, а также уточнить всю интересующую информацию, позвонив по телефону 8 (499) 201-22-47.

Предоставление оптовых цен и скидок обсуждается в индивидуальном порядке.

Гарантия на электропривод Belimo NVK24A-SR-TPC – 5 лет. Технический паспорт и сертификат соответствия прилагаются.

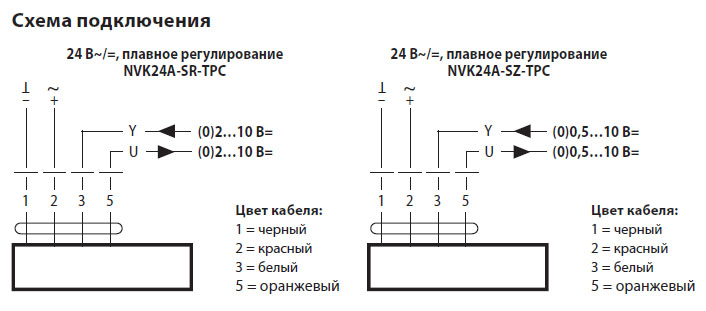

Электрическое подключение

 Электрическое подключение NVK24A-SR-TPC

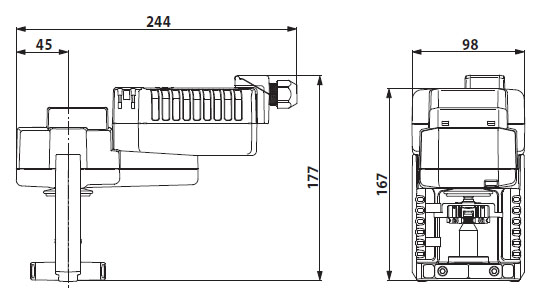

Габаритные размеры

Габаритные размеры NVK24A-SR-TPC

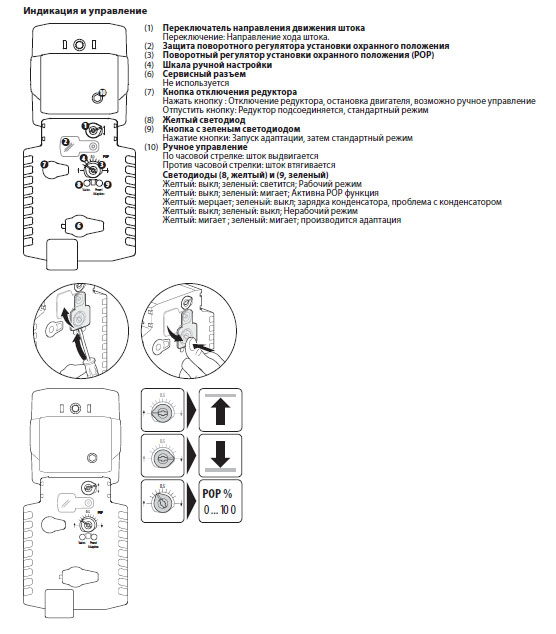

Индикация и управление
