Привод для установки на седельный клапан, IP54.

• Действующее усилие 500 Н
• Номинальное напряжение 24 В~/=
• Управление: Плавное (0) 2…10 В=
• Ход штока 15 мм
• Время хода 35 с / 15 мм

Привод для установки на седельный клапан, IP54.

• Действующее усилие 500 Н
• Номинальное напряжение 24 В~/=
• Управление: Плавное (0) 2…10 В=
• Ход штока 15 мм
• Время хода 35 с / 15 мм



Технические характеристики

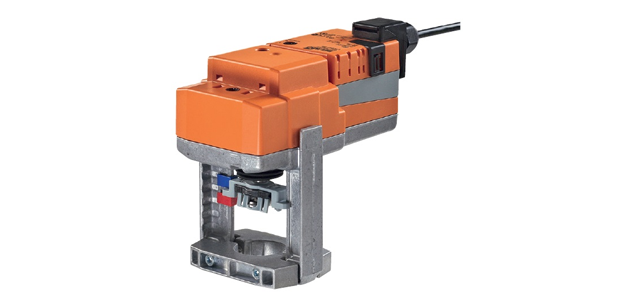

Поворотный электропривод БЕЛИМО LVC24A-SR-TPC для седельных клапанов.

Electrical data
Nominal voltage	AC/DC 24 V
Nominal voltage frequency	50/60 Hz
Nominal voltage range	AC 19.2...28.8 V / DC 21.6...28.8 V
Power consumption in operation	2 W
Power consumption in rest position	0.5 W
Power consumption for wire sizing	3.5 VA
Connection supply / control	Terminals with cable 1 m, 4 x 0.75 mm² (Terminal 4 mm²)
Parallel operation	Yes (note the performance data)
Functional data
Actuating force motor	500 N
Positioning signal Y	DC 0...10 V
Positioning signal Y note	Input impedance 100 kΩ
Operating range Y	DC 2...10 V
Position feedback U	DC 2...10 V
Position feedback U note	Max. 0.5 mA
Position accuracy	5% absolute
Manual override	Gear disengagement with push-button, can be locked
Nominal stroke	15 mm
Actuating time	35 s / 15 mm
Adaption setting range	manual (automatic on first power-up)
Sound power level motor	60 dB(A)
Position indication	Mechanically, 5...15 mm stroke
Safety
Protection class IEC/EN	III Safety extra-low voltage
Degree of protection IEC/EN	IP54
EMC	CE according to 2004/108/EC
Certification IEC/EN	IEC/EN 60730-1 and IEC/EN 60730-2-14
Mode of operation	Type 1
Rated impulse voltage supply / control	0.8 kV
Control pollution degree	3
Ambient temperature	0...50°C
Non-operating temperature	-40...80°C
Ambient humidity	95% r.h., non-condensing
Maintenance	Maintenance-free
Weight
Weight approx.	1.4 kg



Описание

Принцип действия

Электропривод LVC24A-SR-TPC управляется стандартным сигналом 0…10 В= и перемещает шток до положения, продиктованного сигналом. Измеряемое напряжение U отображает электрическим способом текущее положение поворотный электропривод BELIMO LVC24A-SR-TPC, а также может служить управляющим сигналом для других приводов.

Прямая установка

Простая прямая установка с помощью зажимных губок Простая прямая установка привод для клапанов BELIMO LVC24A-SR-TPC с помощью зажимных губок специальной формы. Привод может поворачиваться на шейке седельного клапана на 360°.

Ручное управление

Возможно ручное управление поворотный электропривод БЕЛИМО LVC24A-SR-TPC с помощью кнопки на корпусе привода — временное или постоянное. Механический редуктор выводится из зацепления пока кнопка нажата — привод отсоединен. Ход штока можно регулировать с помощью шестигранного ключа 4 мм, который вставляется в верхнюю часть привода. Ход штока увеличивается, когда ключ вращается по часовой стрелке.

Высокая функциональная надежность

Belimo LVC24A-SR-TPC поворотный привод Белимо защищен от перегрузки, не требует концевых выключателей и автоматически останавливается по достижению конечных положений. Комбинация электропривод/клапан Подходящие клапаны можно определить из технических характеристик клапанов, обязательно принимая во внимание разрешенную температуру среды и запирающее давление.

Индикация положения

Ход штока определяется механически на кронштейне со специальными накладками. Диапазон хода настраивается автоматически во время работы.

Установленное положение

Заводская настройка: шток электропривода втянут. В случае поставки клапана с установленным на него привод Belimo LVC24A-SR-TPC поворотный привод Belimo — направление движения устанавливается в соответствии с точкой запирания клапана.

Переключатель направления движения

При пуске переключатель направления хода штока переключает направление хода в нормальный режим.

Адаптация хода штока

В момент первого подключения электропитания LVC24A-SR-TPC привод запускает процесс адаптации — т. е. приведения управляющего сигнала и сигнала обратной связи в соответствии с величиной хода штока. Ручная инициация адаптации производится нажатием кнопки «Adaption» на корпусе привода. После этого привод перемещает шток в положение согласно управляющему сигналу.

Купить привод БЕЛИМО LVC24A-SR-TPC а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47.

Скидки и оптовые цены на электропривод БЕЛИМО LVC24A-SR-TPC мы обсуждаем индивидуально.

На поворотный привод клапана BELIMO LVC24A-SR-TPC распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

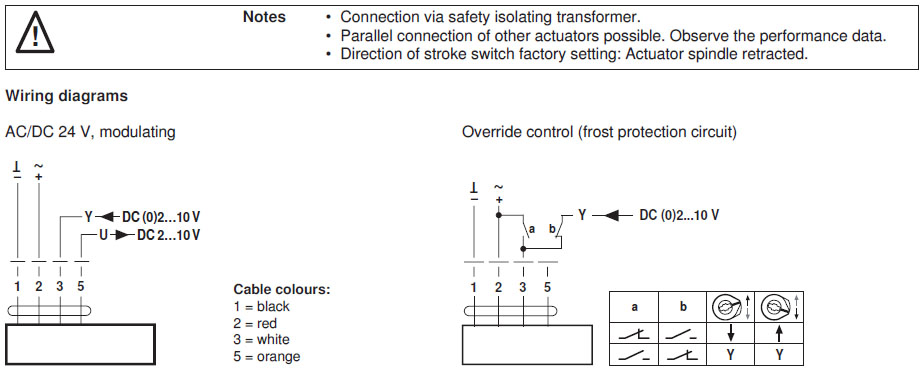

Электрическое подключение

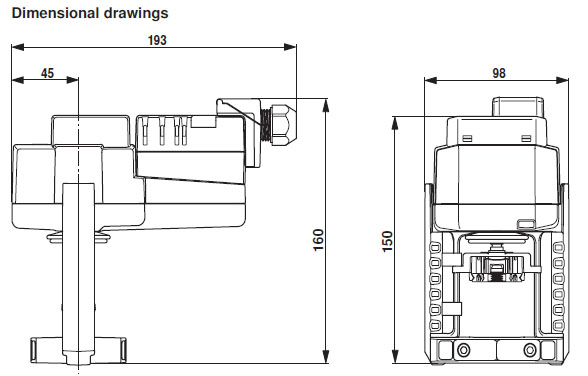

Габаритные размеры
