Привод седельного клапана для подключения в сеть MP-Bus, IP54.

• Усилие позиционирования 500 Н
• Номинальное напряжение AC / DC 24 В
• Плавное управление DC (0)2...10 V
• Номинальный ход 15 мм
• Связь с помощью BELIMO MP-Bus
• Преобразование сигналов датчиков

Привод седельного клапана для подключения в сеть MP-Bus, IP54.

• Усилие позиционирования 500 Н
• Номинальное напряжение AC / DC 24 В
• Плавное управление DC (0)2...10 V
• Номинальный ход 15 мм
• Связь с помощью BELIMO MP-Bus
• Преобразование сигналов датчиков



Технические характеристики

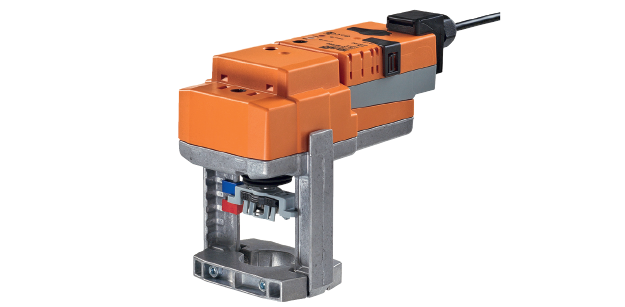

Поворотный электропривод БЕЛИМО LV24A-MP-TPC для седельных клапанов.

Elektrische Daten
Nennspannung	AC/DC 24 V
Nennspannung Frequenz	50/60 Hz
Funktionsbereich	AC 19.2...28.8 V / DC 21.6...28.8 V
Leistungsverbrauch Betrieb	2.5 W
Leistungsverbrauch Ruhestellung	1.5 W
Leistungsverbrauch Dimensionierung	4 VA
Anschluss Speisung / Steuerung	Klemmen mit Kabel 1 m, 4 x 0.75 mm² (Klemmen 4 mm²)
Parallelbetrieb	Ja (Leistungsdaten beachten)
Funktionsdaten
Stellkraft	500 N
Stellsignal Y	DC 0...10 V
Stellsignal Y Hinweis	Eingangswiderstand 100 kΩ
Stellsignal Y veränderbar	Auf-Zu 3-Punkt (nur AC) Stetig (DC 0...32 V)
Arbeitsbereich Y	DC 2...10 V
Arbeitsbereich Y veränderbar	Startpunkt DC 0.5...30 V Endpunkt DC 2.5...32 V
Stellungsrückmeldung U	DC 2...10 V
Stellungsrückmeldung U Hinweis	max. 0.5 mA
Stellungsrückmeldung U veränderbar	Startpunkt DC 0.5...8 V Endpunkt DC 2.5...10 V
Gleichlauf	5% absolut
Handverstellung	Getriebeausrastung mit Drucktaste, arretierbar
Nennhub	15 mm
Stellzeit	150 s / 15 mm
Stellzeit veränderbar	90...150 s / 15 mm
Adaption Stellbereich	manuell (automatisch bei Erstinbetriebnahme)
Adaption Stellbereich veränderba	r keine Aktion
Adaption beim Einschalten	Adaption nach Drücken der Geriebeausrasttaste
Zwangssteuerung	MAX (maximale Position) = 100% MIN (minimale Position) = 0% ZS (Zwischenstellung, nur AC) = 50%
Zwangssteuerung veränderbar	MAX = (MIN + 33%)...100% MIN = 0%...(MAX – 33%) ZS = MIN...MAX
Schallleistungspegel Motor	45 dB(A)
Stellungsanzeige	mechanisch, 5...15 mm Hub
Sicherheit
Schutzklasse IEC/EN	III Schutzkleinspannung
Schutzart IEC/EN	IP54
EMV	CE gemäss 2004/108/EG
Zertifizierung IEC/EN	IEC/EN 60730-1 und IEC/EN 60730-2-14
Wirkungsweise	Typ 1
Bemessungsstossspannung Speisung / Steuerung	0.8 kV
Verschmutzungsgrad der	Umgebung 3
Umgebungstemperatur	0...50°C
Lagertemperatur	-40...80°C
Umgebungsfeuchte	95% r.H., nicht kondensierend
Wartung	wartungsfrei
Gewicht
Gewicht ca.	1.4 kg



Описание

Принцип действия

Электропривод LV24A-MP-TPC управляется стандартным сигналом 0…10 В= и перемещает шток до положения, продиктованного сигналом. Измеряемое напряжение U отображает электрическим способом текущее положение поворотный электропривод BELIMO LV24A-MP-TPC, а также может служить управляющим сигналом для других приводов.

Комуникаия по MP-Bus:

Привод получает свой цифровой регулировочный сигнал от верхнего уровня через шину MP-Bus и перемещается в заданное положение. Соединение U используется как Коммуникационный интерфейс и не поставляет аналоговые измерения напряжения.

Прямая установка

Простая прямая установка с помощью зажимных губок Простая прямая установка привод для клапанов BELIMO LV24A-MP-TPC с помощью зажимных губок специальной формы. Привод может поворачиваться на шейке седельного клапана на 360°.

Ручное управление

Возможно ручное управление поворотный электропривод БЕЛИМО LV24A-MP-TPC с помощью кнопки на корпусе привода — временное или постоянное. Механический редуктор выводится из зацепления пока кнопка нажата — привод отсоединен. Ход штока можно регулировать с помощью шестигранного ключа 4 мм, который вставляется в верхнюю часть привода. Ход штока увеличивается, когда ключ вращается по часовой стрелке.

Высокая функциональная надежность

Belimo LV24A-MP-TPC поворотный привод Белимо защищен от перегрузки, не требует концевых выключателей и автоматически останавливается по достижению конечных положений. Комбинация электропривод/клапан Подходящие клапаны можно определить из технических характеристик клапанов, обязательно принимая во внимание разрешенную температуру среды и запирающее давление.

Индикация положения

Ход штока определяется механически на кронштейне со специальными накладками. Диапазон хода настраивается автоматически во время работы.

Установленное положение

Заводская настройка: шток электропривода втянут. В случае поставки клапана с установленным на него привод Belimo LV24A-MP-TPC поворотный привод Belimo — направление движения устанавливается в соответствии с точкой запирания клапана.

Переключатель направления движения

При пуске переключатель направления хода штока переключает направление хода в нормальный режим.

Электрические аксессуары

Вспомогательные переключатели S2A-H.

Адаптация хода штока

В момент первого подключения электропитания LV24A-MP-TPC привод запускает процесс адаптации — т. е. приведения управляющего сигнала и сигнала обратной связи в соответствии с величиной хода штока. Ручная инициация адаптации производится нажатием кнопки «Adaption» на корпусе привода. После этого привод перемещает шток в положение согласно управляющему сигналу.

Купить привод БЕЛИМО LV24A-MP-TPC а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47

Скидки и оптовые цены на электропривод БЕЛИМО LV24A-MP-TPC мы обсуждаем индивидуально.

На поворотный привод клапана BELIMO LV24A-MP-TPC распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

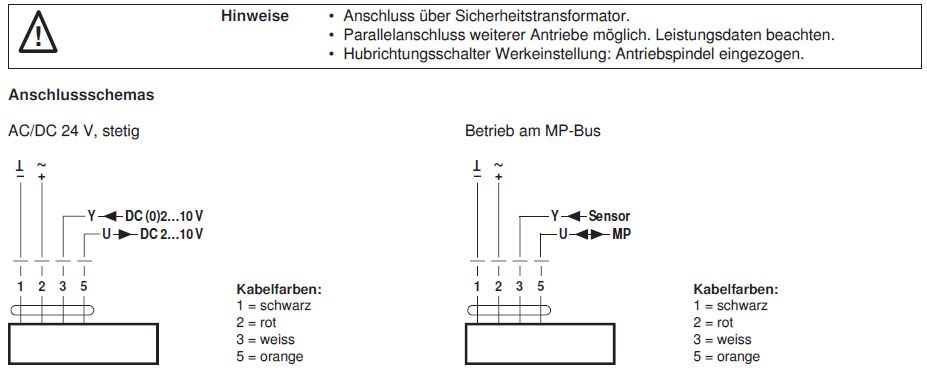

Электрическое подключение

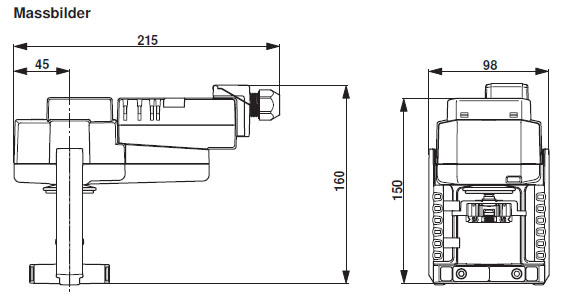

Габаритные размеры





Скачать PDF



Скачать PDF (855 Кбайт)

Сертификат BELIMO (775 Кбайт)
