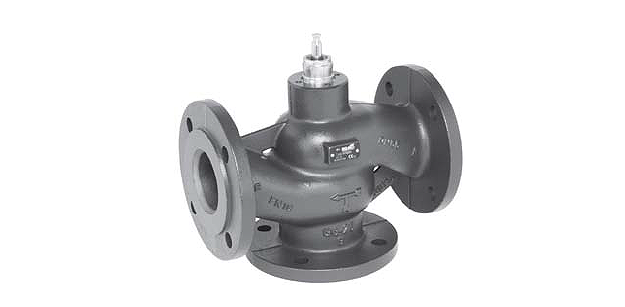

H750N седельный клапан Belimo

Седельный клапан  PN 16 DN 15-150 H750N

3-ходовой клапан седельного типа из фланца.

  • Применяется в закрытых системах воды низких и высоких температур
  • Позволяет плавно регулировать поток воды
  • Тип устройства H750N
  • DN 50 mm
  • Kvs максимум 40 [m³/час]



3-ходовой клапан седельного типа из фланца.

  • Применяется в закрытых системах воды низких и высоких температур
  • Позволяет плавно регулировать поток воды
  • Тип устройства H750N
  • DN 50 mm
  • Kvs максимум 40 [m³/час]



Технические характеристики

3-ходовой клапан седельного типа из фланца.  PN 16 H750N.

Область применения вода низких и высоких температур, гликоля меньше 1/2
Т эксплуатации (–10 °С) от +5 °С до +120 °С (–10 °С на заказ)
 ps 1600 КПа
Поток Канал управления А-АВ: равнопроцентный VDI/VDE2173 n(ер)=3, оптимизирован в диапазоне позиции открыто
Канал обводной B-AB — линейный
Sv DN 15 Sv больше 50 DN от 20 до 50 Sv больше 100
Протечка канал управления  А-АВ: максимум 0,05% от  Kvs
канал обводной B-AB: максимум 1% от Kvs
Привоединение Фланцы
Δpмакс. 400 кПа
Позиция запирания Вверх
Позиция монтажа Верт.- горизонт.
Ремонт Нет

Изготовлен из

Клапан


Конус
Седло
Шток
Уплотнитель штока



чугунный, DN 15-100
Чугунный, DN 125-150
Латунный, DN 15-100 латунь; стальной (нерж.) DN 125-150
Чугунный GG25
Стальной (нерж.)
DN 15-100
DN 125-150





Описание

Работа

Cедельный клапан Belimo H750N регулируется посредством приводов, которые регулируются сигналом  от 0 до 10 V или в соответствии с 3-х позиционной схемой.

Поток

Строение конуса устройства позволяет добиться равнопроцентной хар-ки потока.

Регулирование вручную

Клапаном можно управлять вручную посредством привода и шестигранного ключа.

  • Клапан H750N предназначен для применения в отопительный системах, вентиляционных.
  • Устройство может монтироваться специально обученными сотрудниками. В процессе монтажа необходимо учитывать рекомендации изготовителя.
  • H750N Клапан не имеет частей, допустимых к  переустановке или ремонту потребителем.
  • Невозможна утилизация совместно с бытовыми отходами.

Регулирующий клапан Белимо H750N а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47.

Скидки и оптовые цены на регулирующий шаровой кран Белимо H750N мы обсуждаем индивидуально.

На Кран Белимо H750N распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

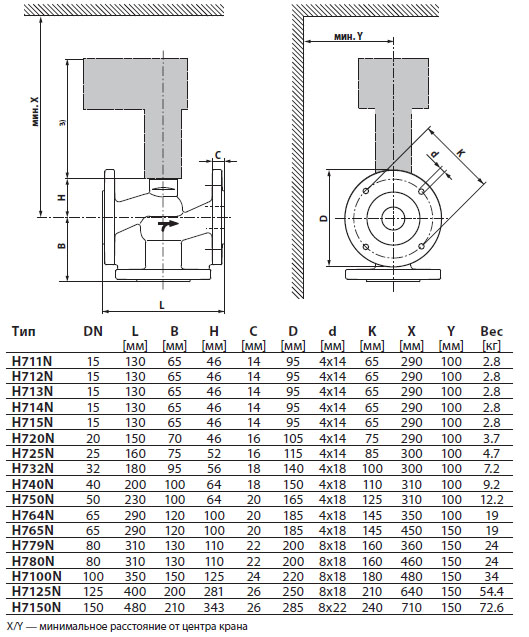

Габаритные размеры

Габаритные размеры H750N
