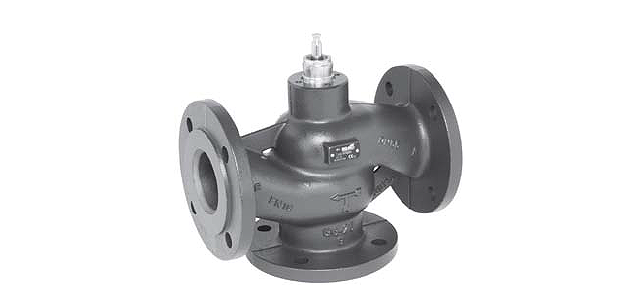

H740N седельный клапан Belimo

Седельный клапан  PN 16 DN 15-150 H740N



H740N седельный клапан Belimo является аналогом клапана Danfoss арт. VF3 065Z0259

Сравнительная таблица:

Клапан Тип DN PN Kvs °C Привод Время поворота

   VF3 065Z0259 3-way 40 16 25 130 AMV 25 150 s

   H740N  3-way 40 16 25 120 SV230A-TPC 150 s




Модель 3-х ход. фланцевого клапана Belimo типа H740N применяется в системах отопления, вентиляции и кондиционирования закрытого/открытого типов. Клапан позволяет плавно регулировать поток холодной или теплой воды. Максимальная пропускная способность клапана – 25 м3  в час.



H740N седельный клапан Belimo является аналогом клапана Danfoss арт. VF3 065Z0259

Сравнительная таблица:

Клапан Тип DN PN Kvs °C Привод Время поворота

   VF3 065Z0259 3-way 40 16 25 130 AMV 25 150 s

   H740N  3-way 40 16 25 120 SV230A-TPC 150 s




Модель 3-х ход. фланцевого клапана Belimo типа H740N применяется в системах отопления, вентиляции и кондиционирования закрытого/открытого типов. Клапан позволяет плавно регулировать поток холодной или теплой воды. Максимальная пропускная способность клапана – 25 м3  в час.

Технические характеристики



Среда Вода (холодная/теплая), растворы гликоля (max 50%)
Допустимая t среды, °С От +5 °С до +120 °С (возможно нижнее значение –10 °С, индивидуально под заказ)
PN Ps 1600 kPa
Характеристика потока
  • A-AB: Равно-процентная VDI/VDE2173 n(ер)=3
  • B-AB: Линейная
Sv DN 15 Sv>50 DN 20...50 Sv>100
Уровень допустимой протечки
  • Канал Регулирующий: менее 0,05% от коэф. пропускной способности
  • Канал Обводной: менее 1% от коэф. пропускной способности
Тип присоединения Металлические фланцы
Δp = p1 - p2 400 kPa (Δp ‹ ΔpMAX – большие диаметры)
Запирание клапана Позиция "UP"
Положение установки От вертикального до горизонтального
Техническое обслуживание Нет необходимости
Использованные материалы
Корпус  Чугун GG25, GGG40.3
Конус и шток Сталь нержавеющая
Седло Сталь нержавеющая (обводной канал), Чугун GG25 (регулирующий канал)



Описание

Управление и принцип работы

Управление клапаном происходит посредством электрического привода, передающего стандартные аналоговые или импульсные сигналы и осуществляющего открытие клапана перемещением в необходимую позицию регулирующего устройства (конуса).

Клапан Belimo H740N возможно также использовать в режиме ручного управления. Для того, чтобы привести в действие шток клапана через привод необходимо воспользоваться шестигранным ключом.

Поток

Устройство седельного клапана Belimo типа H740N обеспечивает равно-процентную характеристику водного потока в регулирующем канале (A-AB), и линейную – в обводном (B-AB).

Особенности эксплуатации

  • Клапан можно использовать только в отопительных и вентиляционных системах, а также системах кондиционирования. В иных областях применение данного клапана недопустимо.
  • Устанавливать устройство должен только квалифицированный персонал на основе рекомендаций производителя.
  • Клапан BELIMO H740N не содержит элементов, подлежащих замене или ремонту.
  • Не допускается утилизация устройства без соблюдения инструкций производителя, в особенности вместе с бытовым мусором.
  • Для правильного расчета потока в элементах управления важно принимать во внимание действующие нормы и правила.

Гарантия на клапан BELIMO H740N – 5 лет с момента покупки. К изделию также прилагается паспорт и сертификат соответствия.

Стоимость клапана БЕЛИМО H740N Вы можете узнать у наших операторов по телефону 8 (499) 201-22-47. Для оптовых клиентов возможно предоставление скидок и специальных условий покупки, которые обсуждаются индивидуально.

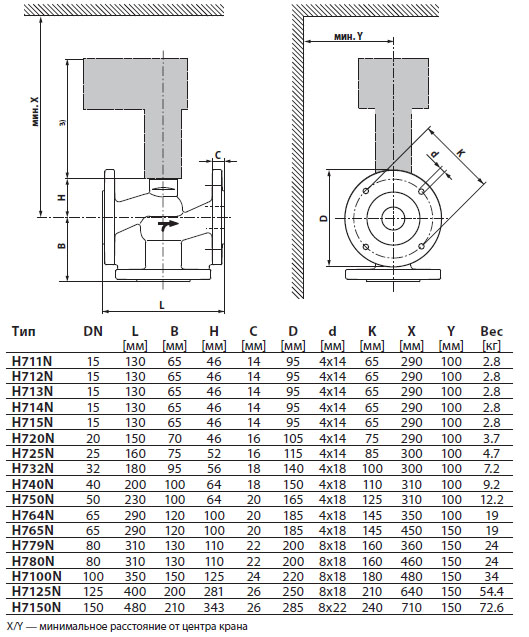

Габаритные размеры

Габаритные размеры H740N
